Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

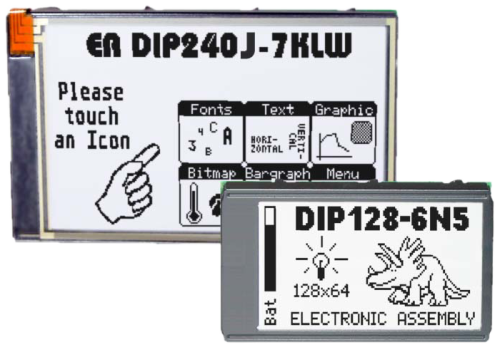

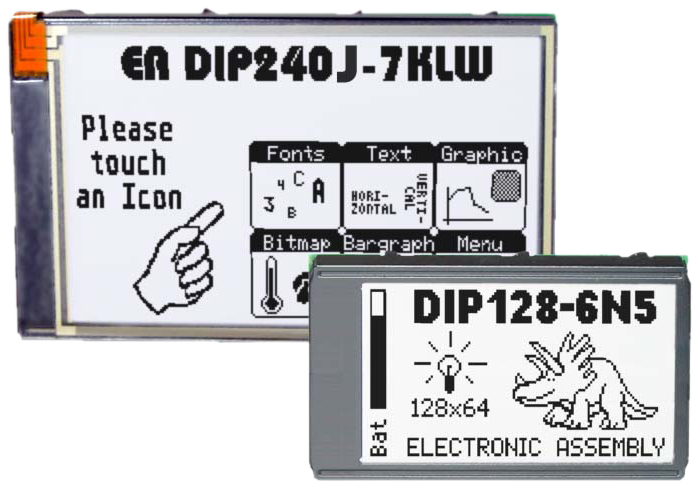

EA DIP240J-7KLWT

Przejdź do sekcji Opinie

Wyświetlacz graficzny DIP 240x128

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 303,71 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA ZAINSTALOWANYCH CZCIONEK: 1
  • LICZBA PIXEL W KIERUNKU X: 240
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 38
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 96
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 113
  • GRUBOŚĆ CAŁKOWITA [MM]: 11,58
  • WYSOKOŚĆ CAŁKOWITA [MM]: 70
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 4,5
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 120
  • SZEROKOŚĆ PIKSELI [mm]: 0,35
  • WYSOKOŚĆ PIKSELI [mm]: 0,41
  • TERMINAL: Szpilki
  • LICZBA PIKSELI W KIERUNKU Y: 128
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: biały
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: T6963C
  • WBUDOWANA PAMIĘĆ RAM [kB]: 8
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

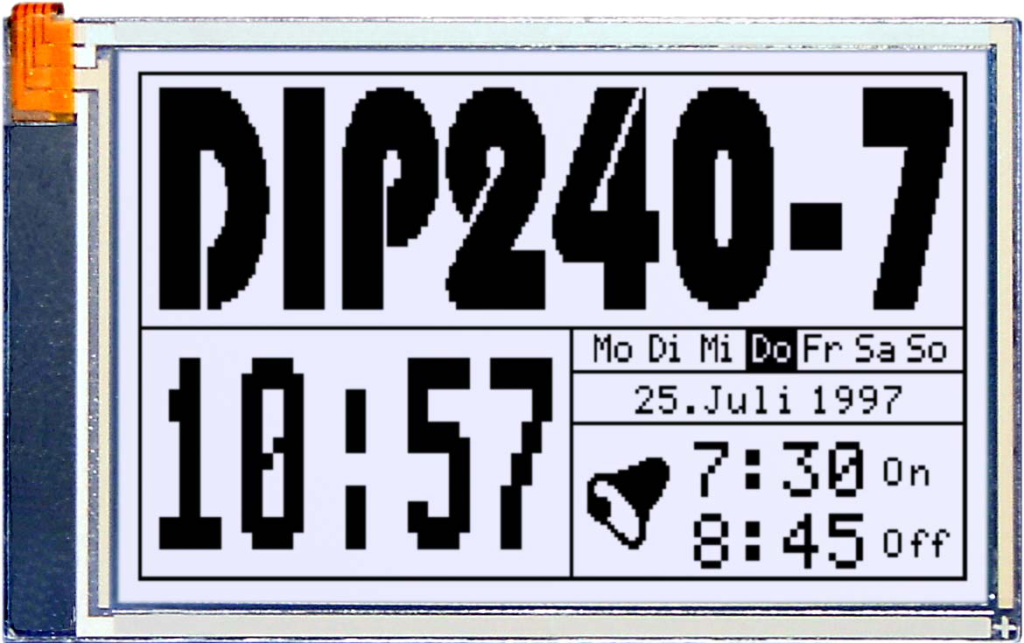

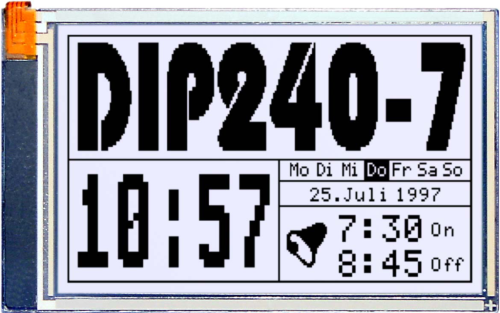

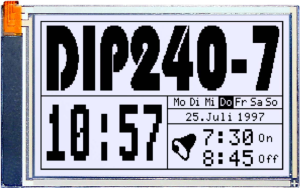

wyświetlacz graficzny w scalakowatej obudowie DIP [*4],

główne cechy:

  • kontrastowy, pozytywowy wyświetlacz graficzny (STN), o organizacji 240*128 punktów obrazowych,
  • z czarnymi punktami obrazowymi na białym tle,
  • podświetlenie LED białe,
  • analogowy ekran dotykowy, z odczytem 4-przewodowym - dedykowane układy obsługi to na przykład:
    __ układ MK712 firmy Microclok, czy układ ADS7846,
    __ można też wykorzystać wejścia (4 lub 1+multilplexer) analogowo/cyfrowe mikrokontrolera sterującego, jeśli takimi wejściami dysponujemy,
  • kontroler T6963 na pokładzie, wbudowany generator znaków,
  • bezpośrednie podłączenie do 8-bitowej szyny danych uP,
  • możliwość samodzielnego projektowania własnego zestawu znaków,
  • możliwość jednoczesnego wyświetlania tekstu i grafiki,
  • z dużą pamięcią obrazową (32kB), co odpowiada zawartości minimum 8 ekranów,

podstawowe parametry:

  • napięcie zasilania wyświetlacza: 5 V, przy poborze prądu: 60mA (bez podświetlenia)
  • wbudowany układ wytwarzania napięcia regulacyjnego dla optymalnego ustawienia kontrastu,
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [dzięki wbudowanemu obwodowi kompensacji temperatury],
  • wymiary zewnętrzne modułu [mm]: 113 * 70 * 11,8mm (11,8mm - bez wyprowadzeń),

do zamówienia/zakupienia, opcjonalnie:

  • gniazdo żeńskie do druku, w rastrze 2,54mm, 1*20 kontaktów [EA B254-20]

*4

Moduły DIP są, ze względu na swoją konstrukcję, czyli zamknięcie wyświetlacza w scalakowatej/DIP-owatej obudowie , która ułatwia montaż, wyjątkowo zwarte/kompaktowe. Nie mają żadnych elementów wystających poza obszar ramki ograniczającej obszar odczytowy, i umieszczonych z boku wyświetlacza: otworów do podłączenia sterowania, gniazd do wtyczek czy kabli. Zapewnia to brak problemów z montażem, bo wystarczy wlutować wyprowadzenia sterujące modułu, umieszczone pod obszarem odczytowym, czyli pod ramką, zorganizowane w 2 grzebienie w rastrze 2,00 mm bezpośrednio w płytkę nadrzędnego obwodu sterującego lub wsunąć je w przygotowane dla wyświetlacza gniazdo.


Ekran ma optymalną wielkość, a duża czcionka umożliwia wygodny odczyt. Wszystkie wyświetlacze serii DIP mają wmontowane standardowe układy sterujące. Do budowy DIP-ów wykorzystywane są najnowsze materiały. Skutkiem tego osiągają one najlepszą czytelność i najwyższy kontrast. Konstrukcja i jakość wykonania tej serii wyświetlaczy gwarantuje niską awaryjność, również w warunkach ekstremalnych. Wyświetlacze w jednej serii są kompatybilne pod względem wejść sterujących i wymiarów. Można łatwo wymieniać wewnątrz serii: tak moduły tekstowe (na przykład: 2*16), jak i graficzne (na przykład: 122*32) bez zmian w mechanice i z tylko lekkim retuszem obsługi programowej [zmiana układu scalonego sterownika].

Pliki do pobrania

File icon Flyer DIP 2014 englisch.pdf 406.50 kB

Flyer DIP 2014 englisch.pdf

File icon Flyer DIP 2014 deutsch.pdf 410.68 kB

Flyer DIP 2014 deutsch.pdf

File icon sap1024b.pdf 1.09 MB

sap1024b.pdf

File icon dip240-7.pdf 872.10 kB

dip240-7.pdf

File icon dip240-7e.pdf 866.31 kB

dip240-7e.pdf
