Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA DIP240B-7KLWT

Przejdź do sekcji Opinie

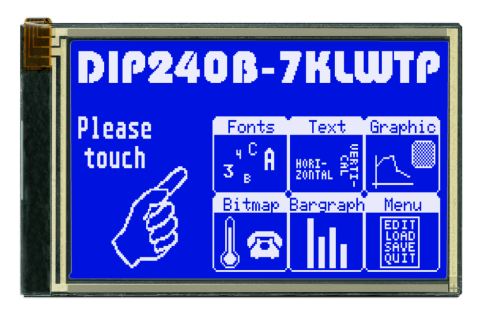

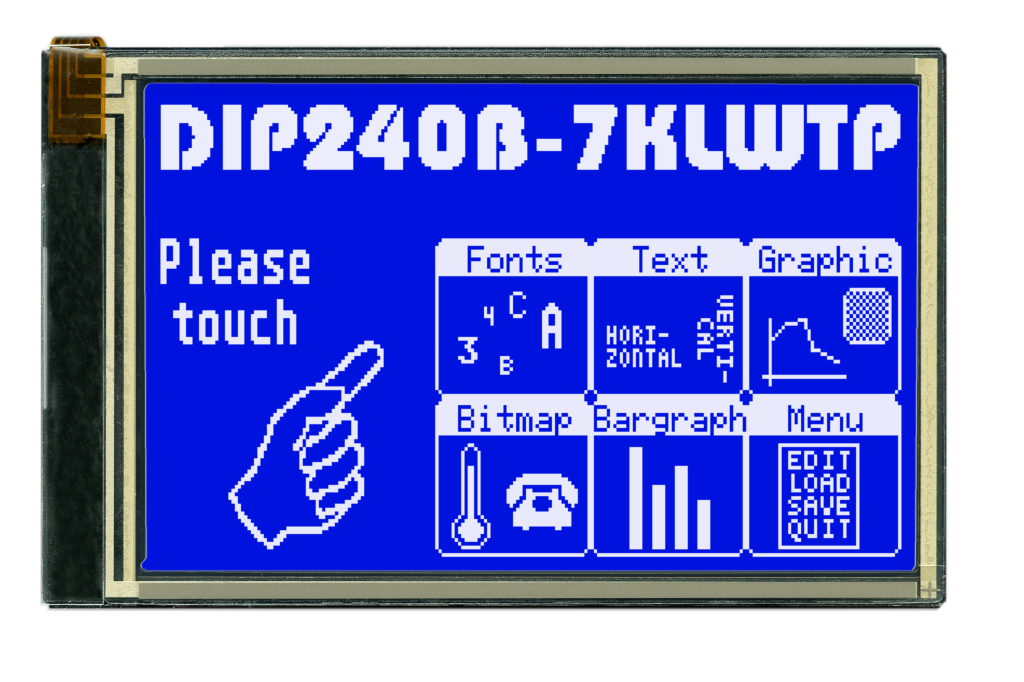

Wyświetlacz graficzny DIP 240x128

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 275,55 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA ZAINSTALOWANYCH CZCIONEK: 1
  • LICZBA PIXEL W KIERUNKU X: 240
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 38
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 96
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 113
  • GRUBOŚĆ CAŁKOWITA [MM]: 11,8
  • WYSOKOŚĆ CAŁKOWITA [MM]: 70
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 4,5
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 120
  • SZEROKOŚĆ PIKSELI [mm]: 0,35
  • WYSOKOŚĆ PIKSELI [mm]: 0,41
  • TERMINAL: Szpilki
  • LICZBA PIKSELI W KIERUNKU Y: 128
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: T6963C
  • WBUDOWANA PAMIĘĆ RAM [kB]: 8
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

wyświetlacz graficzny w scalakowatej obudowie DIP [*4],

główne cechy:

  • bardzo kontrastowy, negatywowy wyświetlacz graficzny (STN), o organizacji 240*128 punktów obrazowych,
  • z białymi punktami obrazowymi na niebieskim tle,
  • podświetlenie LED białe,
  • analogowy ekran dotykowy, z odczytem 4-przewodowym - dedykowane układy obsługi to na przykład:
    __ układ MK712 firmy Microclok, czy układ ADS7846,
    __ można też wykorzystać wejścia (4 lub 1+multilplexer) analogowo/cyfrowe mikrokontrolera sterującego, jeśli takimi wejściami dysponujemy,
  • kontroler T6963 na pokładzie, wbudowany generator znaków,
  • bezpośrednie podłączenie do 8-bitowej szyny danych uP,
  • możliwość samodzielnego projektowania własnego zestawu znaków,
  • możliwość jednoczesnego wyświetlania tekstu i grafiki,
  • z dużą pamięcią obrazową (32kB), co odpowiada zawartości minimum 8 ekranów,

podstawowe parametry:

  • napięcie zasilania wyświetlacza: 5 V, przy poborze prądu: 60mA (bez podświetlenia)
  • wbudowany układ wytwarzania napięcia regulacyjnego dla optymalnego ustawienia kontrastu,
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [dzięki wbudowanemu obwodowi kompensacji temperatury],
  • wymiary zewnętrzne modułu [mm]: 113 * 70 * 11,8mm (11,8mm - bez wyprowadzeń),

do zamówienia/zakupienia, opcjonalnie:

  • gniazdo żeńskie do druku, w rastrze 2,54mm, 1*20 kontaktów [EA B254-20]

*4

Moduły DIP są, ze względu na swoją konstrukcję, czyli zamknięcie wyświetlacza w scalakowatej/DIP-owatej obudowie , która ułatwia montaż, wyjątkowo zwarte/kompaktowe. Nie mają żadnych elementów wystających poza obszar ramki ograniczającej obszar odczytowy, i umieszczonych z boku wyświetlacza: otworów do podłączenia sterowania, gniazd do wtyczek czy kabli. Zapewnia to brak problemów z montażem, bo wystarczy wlutować wyprowadzenia sterujące modułu, umieszczone pod obszarem odczytowym, czyli pod ramką, zorganizowane w 2 grzebienie w rastrze 2,00 mm bezpośrednio w płytkę nadrzędnego obwodu sterującego lub wsunąć je w przygotowane dla wyświetlacza gniazdo.


Ekran ma optymalną wielkość, a duża czcionka umożliwia wygodny odczyt. Wszystkie wyświetlacze serii DIP mają wmontowane standardowe układy sterujące. Do budowy DIP-ów wykorzystywane są najnowsze materiały. Skutkiem tego osiągają one najlepszą czytelność i najwyższy kontrast. Konstrukcja i jakość wykonania tej serii wyświetlaczy gwarantuje niską awaryjność, również w warunkach ekstremalnych. Wyświetlacze w jednej serii są kompatybilne pod względem wejść sterujących i wymiarów. Można łatwo wymieniać wewnątrz serii: tak moduły tekstowe (na przykład: 2*16), jak i graficzne (na przykład: 122*32) bez zmian w mechanice i z tylko lekkim retuszem obsługi programowej [zmiana układu scalonego sterownika].
