Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

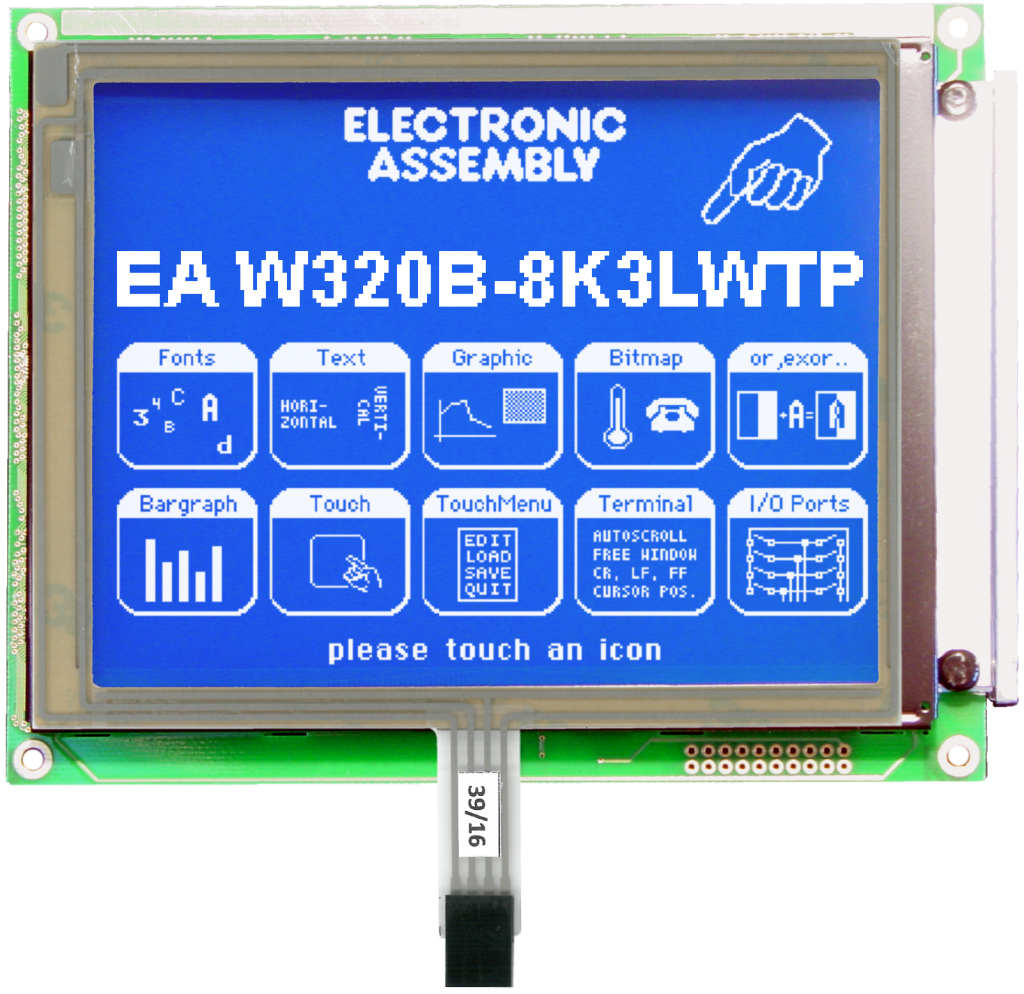

EA W320B-8K3LWTP

Przejdź do sekcji Opinie

biało-niebieski wyświetlacz graficzny 320*240 punktów

Przejdź do pełnego opisu
z VAT bez VAT
Cena 2 103,33 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 320
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 92,1
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 120
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 148
  • GRUBOŚĆ CAŁKOWITA [MM]: 22,6
  • WYSOKOŚĆ CAŁKOWITA [MM]: 120,4
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 5,95
  • TERMINAL: rząd pól lutowniczych
  • LICZBA PIKSELI W KIERUNKU Y: 240
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: S1D13700
  • WBUDOWANA PAMIĘĆ RAM [kB]: 32
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (Light Pipe)

Opis

biało-niebieski wyświetlacz graficzny 320*240 punktów

  • z analogowym ekranem dotykowym odpornym na zadrapania i antyodblaskowym, który można obsługiwać poprzez osobne układy kontrolerów - na przykład MK 712 firmy Microclock, albo ADS7846 firmy Burr-Brown lub bezpośrednio, korzystając z analogowego wejścia mikroprocesora,
  • z kontrolerem SED1335 i 32kB pamięci na pokładzie,
  • wyświetlane są białe znaki na niebieskim tle, zapewniając maksymalny kontrast i optymalną czytelność napisów,
  • z możliwością bezpośredniego dołączenia do 8-bitowej szyny systemu uP Z80/MC68000,
  • z możliwością jednoczesnego wyświetlania tekstu i grafiki,
  • z wbudowanym zestawem znaków,

możliwości sprzętowe:

  • pojedyncze zasilanie = 5 V DC / 90mA (pobór prądu samego wyświetlacza bez podświetlenia),
  • białe podświetlenie LED,
  • zasilanie podświetlenia = 3,0 ... 3,6 V DC / 120 ... 180 [mA] (max),
  • wymagane jest użycie rezystora ograniczający prąd / obniżający napięcie 5V DC,

podstawowe parametry:

  • do pracy w rozszerzonym zakresie temperatur (-20°C ... +70°C), zawiera układ kompensacji temperaturowej,
  • wymiary zewnętrzne = 148,0 * 120,4 * 22,6 [mm],
  • wymiary pola obrazowego = 120,0 * 92,1 [mm],

do zamówienia/zakupienia, opcjonalnie:

  • osłony / ramki z pasywowanego aluminium czarnej [EA OFP320-SW] lub niebieskiej [EA OFP320-BL],
  • złączki do podania zasilania dla podświetlenia LED [EA G3-KRAG]
  • oznaczenie w pełni rozwiniętej wersji jednostki obsługowej [HMI], ze sterowaniem przez sprzęg RS232 i wbudowanym bogatym oprogramowaniem graficznym, opartej o ten wyświetlacz = EA KIT320-8LWTP [EA W320W-8K3LWTP]



Pliki do pobrania

File icon w320-8k3.pdf 269.79 kB

w320-8k3.pdf
