Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA W240-7KHLEDTP

Przejdź do sekcji Opinie

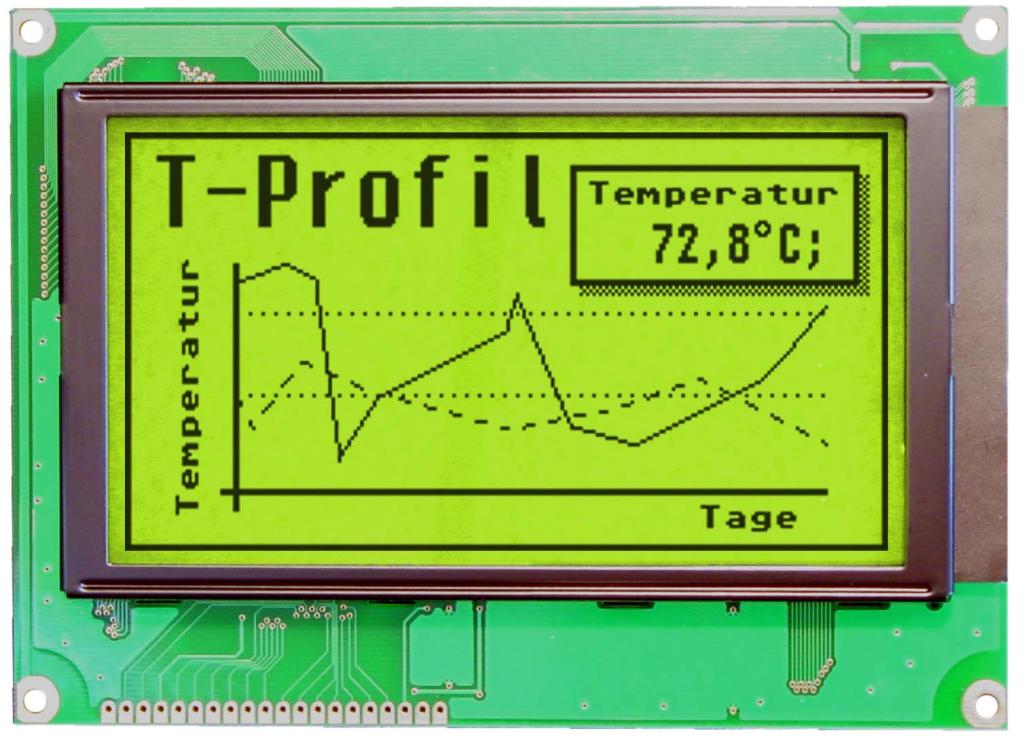

wyświetlacz graficzny w organizacji 240x128 punktów wykonany w technologi STN

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 189,23 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 240
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 64
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 114
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 144
  • GRUBOŚĆ CAŁKOWITA [MM]: 15,8
  • WYSOKOŚĆ CAŁKOWITA [MM]: 104
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 5,15
  • TERMINAL: rząd pól lutowniczych
  • LICZBA PIKSELI W KIERUNKU Y: 128
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: T6963C
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

wyświetlacz graficzny w organizacji 240x128 punktów wykonany w technologi STN

  • z antyodblaskowym, odpornym na zadrapania, ekranem dotykowym, o organizacji matrycowej 10 * 6 pól / przycisków,
  • wyświetla ciemne znaki na jasnym żółto-zielonym tle,
  • zintegrowany kontroler T6963C,
  • z możliwością bezpośredniego dołączenia do 8-bitowej szyny systemu uP,
  • z możliwością zdefiniowania własnego zestawu znaków, oprócz zestawu znaków, który jest dostępny w kontrolerze,
  • z możliwością jednoczesnego wyświetlania tekstu i grafiki,
  • z możliwością zastosowania układu kontrolera wysokiego poziomu [EA IC6963-PGH], dostępnego dla programującego poprzez złącze RS232,

możliwości sprzętowe:

  • pojedyncze zasilanie = 5 V DC / 50mA (pobór prądu samego wyświetlacza bez podświetlenia),
  • żółto-zielone podświetlenie LED,
  • zasilanie podświetlenia = 4,1 V DC / 700 mA (max),
  • wymagany jest rezystor 1,0 Ohma ograniczający prąd / obniżający napięcie,
  • uwaga ! - przy zwiększeniu prądu podświetlenia do 2000mA (maksymalna dopuszczalna wartość) czas działania podświetlenia zmniejsza się bardzo ze standardowego poziomu = 100.000 godzin,

podstawowe parametry:

  • do pracy w rozszerzonym zakresie temperatur (-20°C ... +70°C), zawiera układ kompensacji temperaturowej,
  • wymiary zewnętrzne = 144,0 * 104,0 * 15,8 [mm],
  • wymiary pola obrazowego = 114,0 * 64,0 [mm],

do zamówienia/zakupienia, opcjonalnie:

  • oznaczenie dedykowanej do zasilania lampy przetworniczki [EA CXA-E005 S],
  • z możliwością zamówienia kompletnego zastępczego podświetlenia [EA CFL-240-7],
  • oznaczenie dedykowanej ramki [EA 0FP240-7],
  • oznaczenie w pełni rozwiniętej wersji jednostki obsługowej [HMI], ze sterowaniem przez sprzęg RS232 i wbudowanym bogatym oprogramowaniem graficznym, opartej o ten wyświetlacz = EA KIT240-7xxx [W240-7KHCTP]



Pliki do pobrania

File icon w240-7e.pdf 347.24 kB

w240-7e.pdf
