Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

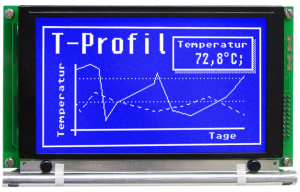

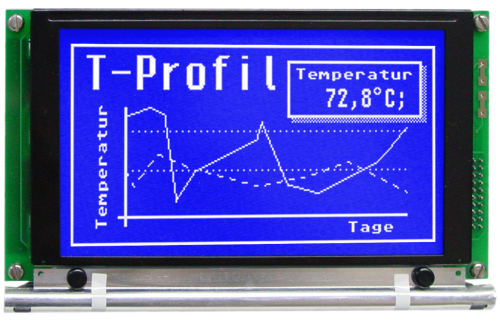

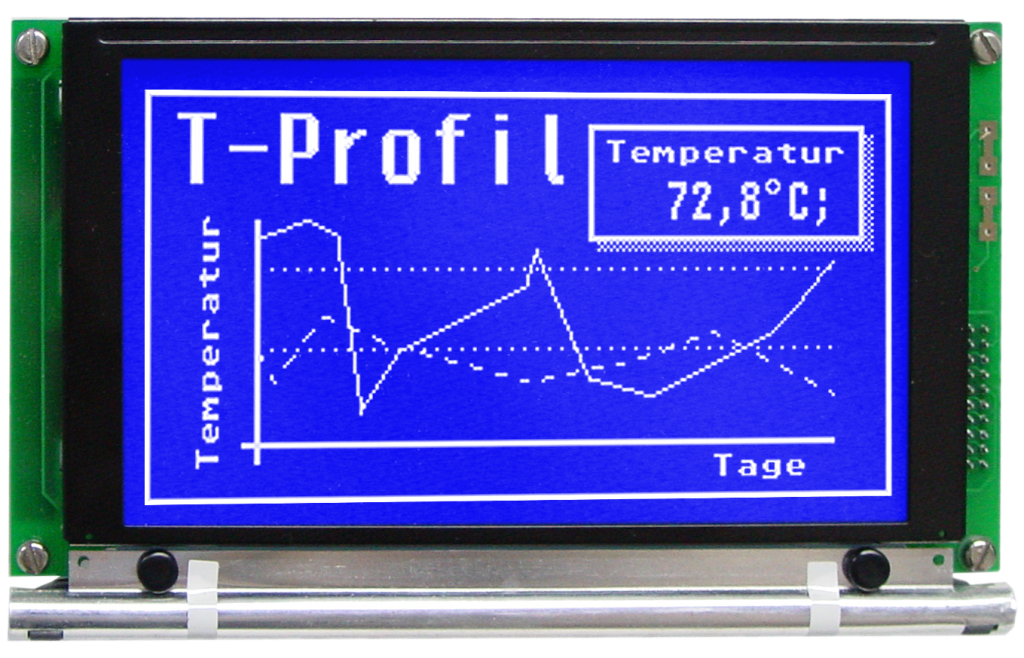

EA W240-7K2LW

Przejdź do sekcji Opinie

wyświetlacz graficzny w organizacji 240x128 punktów wykonany w technologi STN

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 492,05 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 240
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 75
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 129
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 170
  • GRUBOŚĆ CAŁKOWITA [MM]: 14
  • WYSOKOŚĆ CAŁKOWITA [MM]: 103,5
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 7,84
  • TERMINAL: rząd pól lutowniczych
  • LICZBA PIKSELI W KIERUNKU Y: 128
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: T6963C
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

wyświetlacz graficzny w organizacji 240x128 punktów wykonany w technologi STN

  • dostępny również w zestawie z panelem dotykowym,
  • biało-niebieski pracujący negatywowo (maksymalny kontrast dla białych znaków wyświetlanych na niebieskim tle),
  • zintegrowany kontroler T6963C,
  • z możliwością bezpośredniego dołączenia do 8-bitowej szyny systemu uP,
  • z możliwością zdefiniowania własnego zestawu znaków, oprócz zestawu znaków, który jest dostępny w kontrolerze,
  • z możliwością jednoczesnego wyświetlania tekstu i grafiki,
  • z możliwością zastosowania układu kontrolera wysokiego poziomu [EA IC6963-PGH], dostępnego dla programującego poprzez złącze RS232,

możliwości sprzętowe:

  • pojedyncze zasilanie = 5 V DC / 50mA (pobór prądu samego wyświetlacza bez podświetlenia),
  • białe podświetlenie LED,
  • zasilanie podświetlenia = 3,6 V DC / 180 ... 270 [mA] (max),
  • wymagane jest użycie rezystora ograniczający prąd / obniżający napięcie 5V DC,

podstawowe parametry:

  • do pracy w rozszerzonym zakresie temperatur (-20°C ... +70°C), zawiera układ kompensacji temperaturowej,
  • wymiary zewnętrzne = 170,0 * 103,5 * 14,0 [mm],
  • wymiary pola obrazowego = 129,0 * 75,0 [mm],

do zamówienia/zakupienia, opcjonalnie:

  • kontroler graficzny wysokiego poziomu, 3 czcionki + funkcja graficzna [EA IC6963-PGH]



Pliki do pobrania

File icon w240-7k2.pdf 203.89 kB

w240-7k2.pdf
