Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

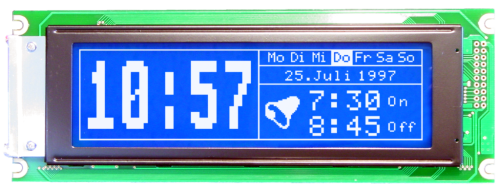

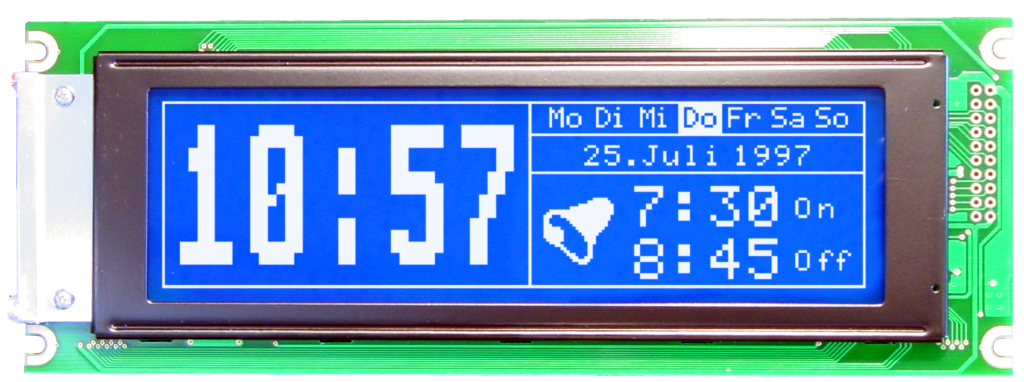

EA W240-6K2HLWTP

Przejdź do sekcji Opinie

wyświetlacz graficzny w organizacji 240x64 punktów wykonany w technologi STN,

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 251,11 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA ZAINSTALOWANYCH CZCIONEK: 1
  • LICZBA PIXEL W KIERUNKU X: 240
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 39
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 133
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 180
  • GRUBOŚĆ CAŁKOWITA [MM]: 15,5
  • WYSOKOŚĆ CAŁKOWITA [MM]: 65
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 5,46
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 120
  • SZEROKOŚĆ PIKSELI [mm]: 0,53
  • WYSOKOŚĆ PIKSELI [mm]: 0,53
  • TERMINAL: rząd pól lutowniczych
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: T6963C
  • WBUDOWANA PAMIĘĆ RAM [kB]: 32
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

wyświetlacz graficzny w organizacji 240x64 punktów wykonany w technologi STN,

  • z odpornym na zadrapania i antyodblaskowym, matrycowym panelem dotykowym o organizacji 4 * 12 pól / przycisków,
  • biało-niebieski pracujący negatywowo (maksymalny kontrast dla białych znaków wyświetlanych na niebieskim tle),
  • zintegrowany kontroler T6963C,
  • z możliwością bezpośredniego dołączenia do 8-bitowej szyny systemu uP,
  • z możliwością zdefiniowania własnego zestawu znaków,
  • z możliwością jednoczesnego wyświetlania tekstu i grafiki,
  • z możliwością zastosowania układu kontrolera wysokiego poziomu [EA IC6963-PGH], dostępnego dla programującego poprzez złącze RS232,
  • wbudowana pamięć RAM 32kB

możliwości sprzętowe:

  • pojedyncze zasilanie = 5 V DC,
  • białe podświetlenie LED, zasilanie podświetlenia = 3,6 V DC / 160 mA (max)
  • wymagane jest użycie rezystor 18 Ohma ograniczający prąd / obniżający napięcie, uwaga ! - przy zwiększeniu prądu podświetlenia do 240mA jego żywotność zmniejsza się ze 100.000 godzin do 40.000 godzin,

podstawowe parametry:

  • do pracy w rozszerzonym zakresie temperatur (-20°C ... +70°C), zawiera układ kompensacji temperaturowej,
  • wymiary zewnętrzne = 180,0 * 65,0 * 15,5 [mm],
  • wymiary pola obrazowego = 133,0 * 39,0 [mm],

do zamówienia/zakupienia, opcjonalnie:

  • oznaczenie dedykowanej ramki [EA 017-10U]
  • 3-pionowe gniazdo do CFL-/LED-białe [EA G-3KRAG]



Pliki do pobrania

File icon w240-6e.pdf 464.46 kB

w240-6e.pdf
