Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

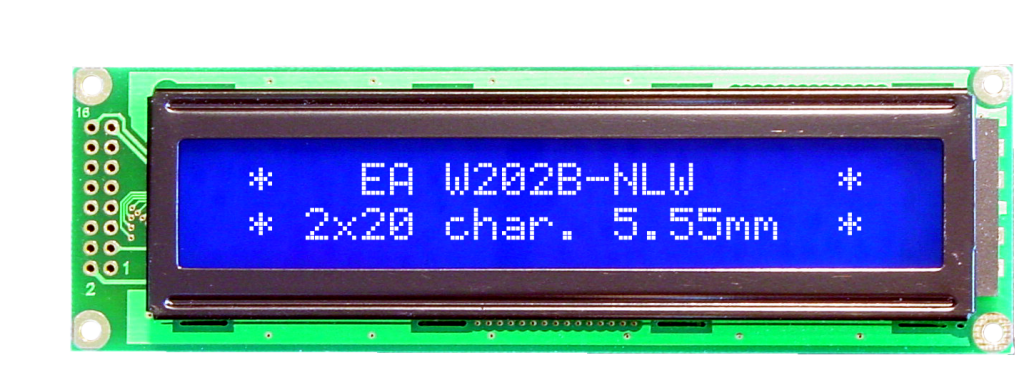

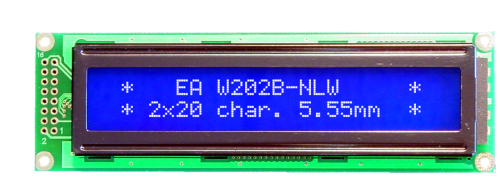

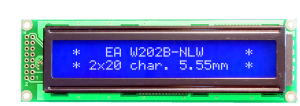

EA W202B-NLW

Przejdź do sekcji Opinie

wyświetlacz alfanumeryczny 2*20 znaków 5,55 mm

Przejdź do pełnego opisu
z VAT bez VAT
Cena 185,75 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty alfanumeryczne

  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 3,32
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 18,6
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 82,2
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • GRUBOŚĆ CAŁKOWITA [MM]: 13,9
  • SZEROKOŚĆ CAŁKOWITA [MM]: 116
  • WYSOKOŚĆ CAŁKOWITA [MM]: 37
  • TERMINAL: rząd pól lutowniczych
  • TEMPERATURA PRACY: 0 ... +50 °C
  • LICZBA LINII: 2
  • LICZBA ZNAKÓW W WIERSZU: 20
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: 4-bitowy , 8-bitowy
  • KONTROLER: HD44780/zgodny
  • ROZMIAR ZNAKU [MM]: 5,55
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

wyświetlacz alfanumeryczny 2*20 znaków 5,55 mm

główne cechy:

  • 3,32" wyświetlacz 2*20 znaków 5,55 mm
  • wymiary zewnętrzne modułu = 37,0 x 116,0 x 13,9 [mm]
  •    białe znaki na niebieskim tle

podstawowe parametry:

  • Zintegrowany sterownik (kompatybilny z HD44780 lub inny)
  • 4- lub 8-bitowa magistrala danych wejściowych, 3 linie sterujące (R/W, E, RS)
  • Zestaw znaków ASCII i znaki specjalne w pamięci ROM znaków
  • Można dowolnie zdefiniować do 8 znaków (kod ASCII 0..7)
  • Różne funkcje można zaprogramować jednym poleceniem:
    ___ wyczyść wyświetlacz, kursor home, włącz/wyłącz kursor, migający kursor
    ___ przesuń wyświetlacz, przesuń kursor, odczytaj/zapisz dane wyświetlacza, itp.
  • Proste zasilanie (+5 V)
  • Niskie zużycie energii (1..4 mA)
  • Temperatura pracy 0..+50°C

możliwe dodatkowe parametry:

  • Rozszerzony zakres temperatur -20..+70°C
  • Zestaw znaków cyrylicy/angielskich
  • Kierunek patrzenia 6° lub 12°

do zamówienia opcjonalnie:

  • Płytka interfejsu z interfejsem RS-232 [EA 9707-V24S]
  • Płytka interfejsu z interfejsem RS-422 [EA OPT-RS422]
  • Płytka interfejsu z 64 programowalne teksty w pamięci EEPROM [EA 9705-TXT]
