Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

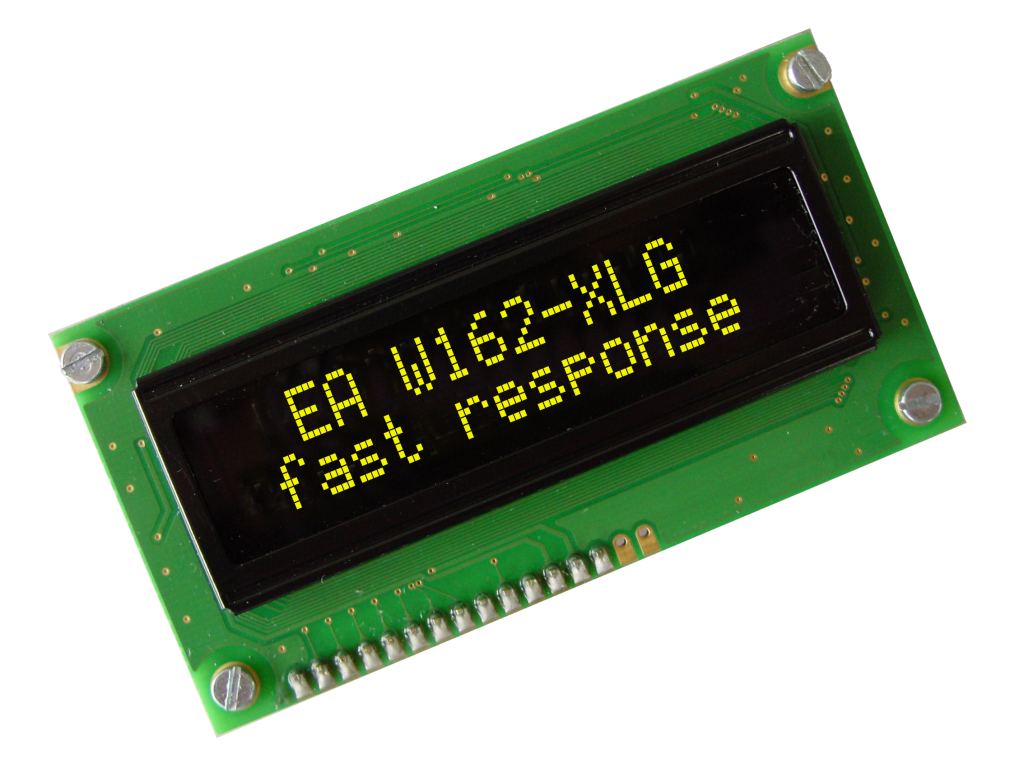

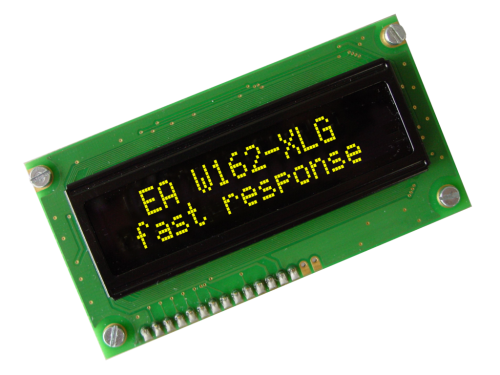

EA W162-XLG

Przejdź do sekcji Opinie

wyświetlacz 2*16 znaków 5,50 mm, technologia OLED

Przejdź do pełnego opisu
z VAT bez VAT
Cena 151,22 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty alfanumeryczne

  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2,67
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 16
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 66
  • KĄT WIDZENIA: nieograniczony
  • GRUBOŚĆ CAŁKOWITA [MM]: 10
  • SZEROKOŚĆ CAŁKOWITA [MM]: 84
  • WYSOKOŚĆ CAŁKOWITA [MM]: 44
  • TERMINAL: rząd pól lutowniczych
  • TEMPERATURA PRACY: -40 ... +80 °C
  • LICZBA LINII: 2
  • LICZBA ZNAKÓW W WIERSZU: 16
  • TECHNOLOGIA WYŚWIETLANIA: OLED
  • KOLOR WYŚWIETLACZA: żółty
  • INTERFEJS DANYCH: 4-bitowy , 8-bitowy , SPI
  • KONTROLER: HD44780/zgodny
  • ROZMIAR ZNAKU [MM]: 5,55
  • PODŚWIETLENIE: Dostępne oświetlenie

Opis

wyświetlacz 2*16 znaków 5,50 mm, technologia OLED

główne cechy:

  • 2,67" OLED [*5.1] wyświetlacz 2*16 znaków 5,55 mm
  • wymiary zewnętrzne modułu = 44 x 84 x 10 [mm]
  •   żółto-zielone znaki na czarnym tle

podstawowe parametry:

  • możliwe sterowanie przez interfejs:
    ___4 lub 8-bitową szynę danych
    ___4-liniowy interfejs SPI
  • szeroki zakres temperatur od -40 do + 80°C
  • bardzo krótki czas reakcji (10us), nawet w temperaturze -40°C,

do zamówienia opcjonalnie:

  • ramka z czarnego ABS [EA 017-2U]

*5.1

OLED [organic light emitting diode]
to dioda elektroluminescencyjna (LED) wytwarzana ze związków organicznych

struktura OLED składa się z:
  • warstwy emisyjnej,
  • warstwy przewodzącej,
  • podłoża oraz anody i katody.
Zasada budowy wyświetlaczy organicznych jest bardzo prosta.
Pomiędzy 2 warstwy metalizowane jest wsunięta cieniuteńka warstwa polimeru.
Przykładając napięcie na kontakty powodujemy przepływ prądu dziurowego elektronów, co pobudza polimer do emisji światła.

Zalety:
  • fascynujący kontrast = od 2000:1 > nawet w temperaturze -40°C i blisko 180° kąt widoczności,
  • większa skala barw i jasność niż w wyświetlaczach LCD/TFT,
  • nie wymaga podświetlenia, dzięki temu kontrast może wynosić nawet 1 000 000:1, a czerń jest idealnie czarna,
  • niski pobór energii = 15 ... 50 [mA],
  • extremalnie krótki czas reakcji > nawet tylko około 10 us,
  • brak konieczności regulowania kontrastu,
  • szeroki zakres temperatur pracy = -40 ... +80 [°C]
Numer części Wiersz x kolumna Wysokość znaku Rozmiar modułu Obszar oglądania Akcesoria (Ramki) Kolor znaków
W H D W H
EA W082-XLG 2x8 5,5 58 32 10 38 16  brak żółto-zielony
EA W162-X3LW 2x16 5,5 80 36 10 66 16 EA 017-2U biały
EA W162-X3LG 2x16 5,5 EA 017-2U żółto-zielony
EA W162-XLG 2x16 5,5 84 44 10 66 16 EA 017-2U żółto-zielony
EA W162-X9LG 2x16 5,5 85 36 10 66 16 EA 017-2U żółto-zielony
EA W162-XBLW 2x16 8,9 122 44 10 99 24 EA 017-12U żółto-zielony
EA W162-XBLG 2x16 8,9 biały
EA W202-XLG 2x20 5,5 116 3,7 9,8 85 18,6 EA 017-7U żółto-zielony
EA W204-XLG 4x20 5,5 98 60 10 70 25,2 EA 017-9U żółto-zielony





Pliki do pobrania

File icon olede.pdf 2.49 MB

olede.pdf

File icon oled.pdf 2.37 MB

oled.pdf
