Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

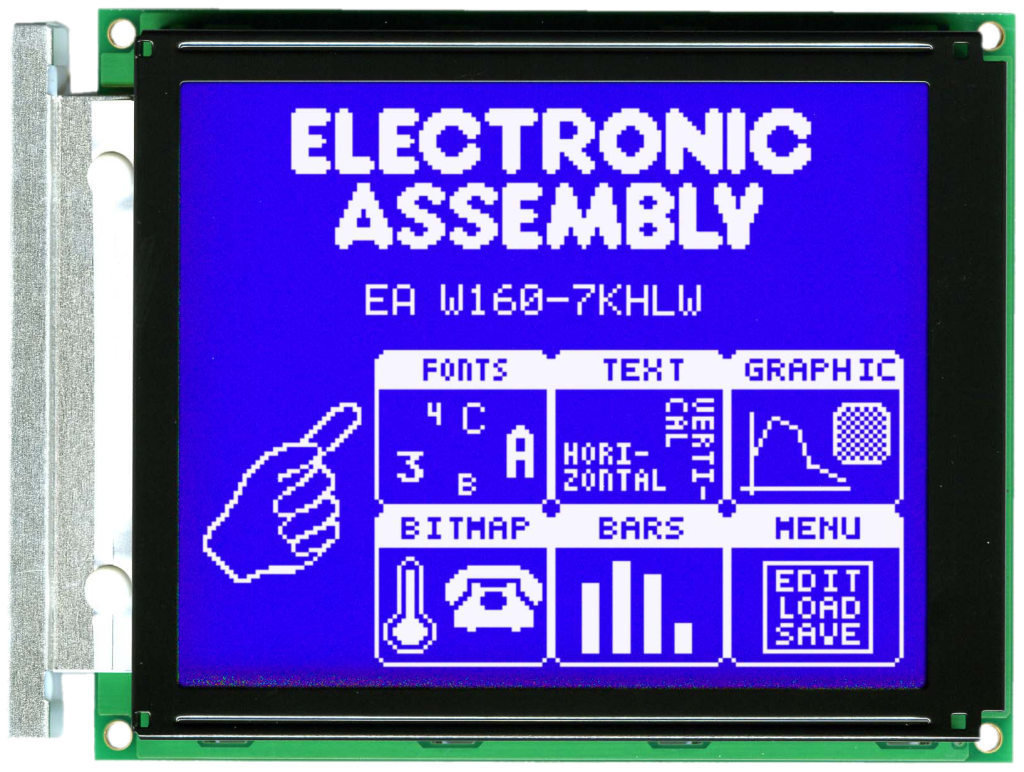

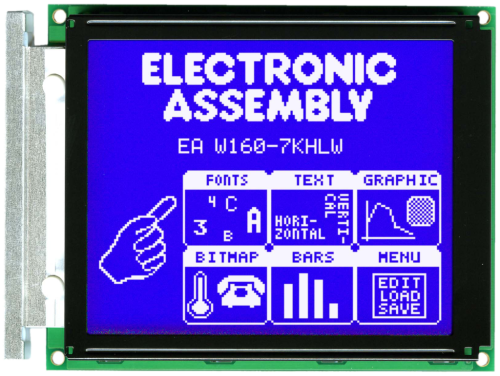

EA W160-7KHLW

Przejdź do sekcji Opinie

wyświetlacz graficzny w organizacji 160x128 punktów wykonany w technologi STN

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 035,48 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 160
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 82
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 101
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 129
  • GRUBOŚĆ CAŁKOWITA [MM]: 17,7
  • WYSOKOŚĆ CAŁKOWITA [MM]: 102
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 5,12
  • TERMINAL: rząd pól lutowniczych
  • LICZBA PIKSELI W KIERUNKU Y: 128
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: T6963C
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

wyświetlacz graficzny w organizacji 160x128 punktów wykonany w technologi STN



  • dostępny również w zestawie z panelem dotykowym,
  • biało-niebieski pracujący negatywowo (maksymalny kontrast dla białych znaków wyświetlanych na niebieskim tle),
  • zintegrowany kontroler T6963C,
  • z możliwością bezpośredniego dołączenia do 8-bitowej szyny systemu uP,
  • z możliwością zdefiniowania własnego zestawu znaków,
  • z możliwością jednoczesnego wyświetlania tekstu i grafiki,

możliwości sprzętowe:

  • pojedyncze zasilanie = 5 V DC,
  • białe podświetlenie LED,
  • zasilanie podświetlenia = 5V DC / 120 mA ... 180 mA (max),
  • 32 kB pamięci RAM na pokładzie

podstawowe parametry:

  • do pracy w rozszerzonym zakresie temperatur (-20°C ... +70°C), zawiera układ kompensacji temperaturowej,
  • wymiary zewnętrzne = 129,0 * 102,0 * 17,7 [mm],
  • wymiary pola obrazowego = 101,0 * 82,0 [mm],

do zamówienia/zakupienia, opcjonalnie:

  • z możliwością zamówienia dedykowanego aluminiowego panelu przedniego[EA 0FP160-7SW/EA 0FP160-7BL],
  • złącze ZIFF do panelu dotykowego i wyświetlacza [EA WF100-20S]
  • kabel FFC do wyświetlacza, 20-pinowy, 110 mm [EA KF100-20]
  • gniazdo do podświetlania LED [EA G-3KRAG]
  • inwenter CCFL do 5 V= [EA CXA-E005W]
