Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

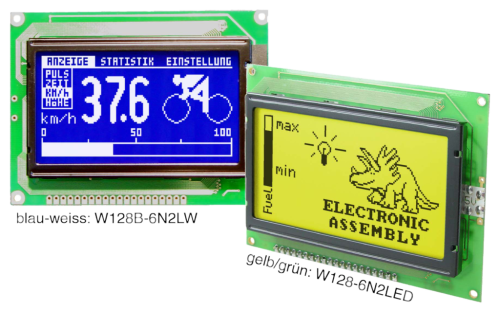

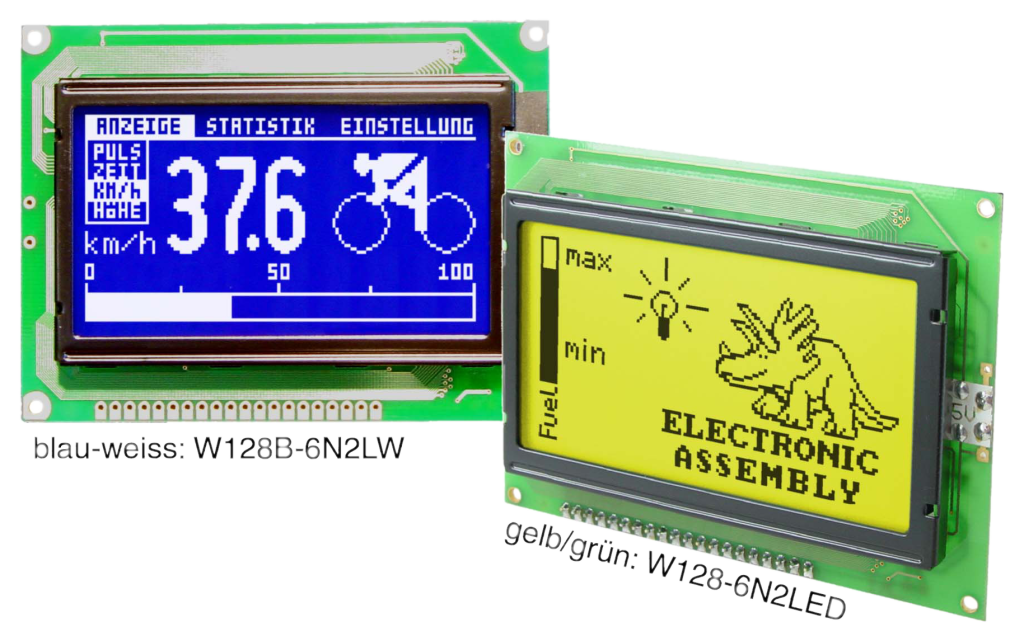

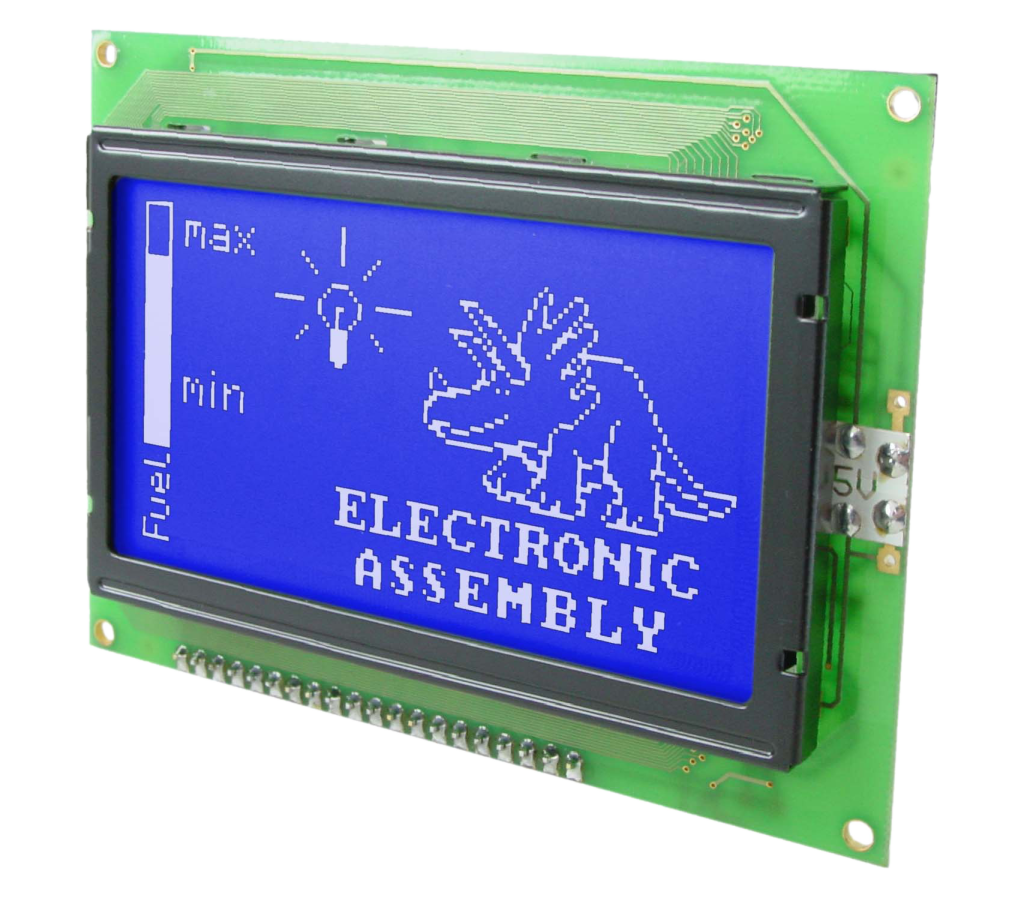

EA W128B-6N2LWTP

Przejdź do sekcji Opinie

wyświetlacz graficzny w organizacji 128*64 punktów wykonany w technologi STN

Przejdź do pełnego opisu
z VAT bez VAT
Cena 535,71 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 128
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 40
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 72
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 93
  • GRUBOŚĆ CAŁKOWITA [MM]: 15,1
  • WYSOKOŚĆ CAŁKOWITA [MM]: 70
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 3,24
  • TERMINAL: rząd pól lutowniczych
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: PT6607/08
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

wyświetlacz graficzny w organizacji 128*64 punktów wykonany w technologi STN

główne cechy:

  • z matrycowym panelem dotykowym o organizacji 8 * 4 pól / przycisków,
  • biało-niebieski pracujący negatywowo (maksymalny kontrast dla białych znaków wyświetlanych na niebieskim tle),
  • zintegrowany kontroler KS0107/8,
  • z możliwością bezpośredniego dołączenia do 8-bitowej szyny systemu uP,
  • z możliwością zastosowania układu kontrolera wysokiego poziomu EA IC202-PGH, dostępnego dla programującego poprzez złącze RS232,

możliwości sprzętowe:

  • podświetlenie LED,
  • zasilane podświetlenie LED = 4,2 V DC / 250mA ,
  • zasilanie wyświetlacza = 5V DC / 2mA,

podstawowe parametry:

  • do pracy w rozszerzonym zakresie temperatur (-20°C ... +70°C), zawiera układ kompensacji temperaturowej,
  • wymiary zewnętrzne = 93,0 * 70,0 * 15,1 [mm],
  • wymiary pola obrazowego = 72,0 * 40,0 [mm],

do zamówienia/zakupienia, opcjonalnie:

  • oznaczenie dedykowanej, samozatrzaskowej obudowy / ramki [EA0099-KE]



Pliki do pobrania

File icon w128-6n2e.pdf 256.84 kB

w128-6n2e.pdf
