Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA W128128-XRLG

Przejdź do sekcji Opinie

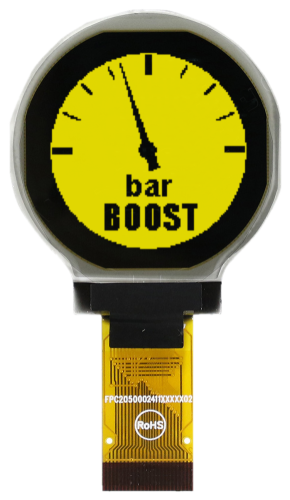

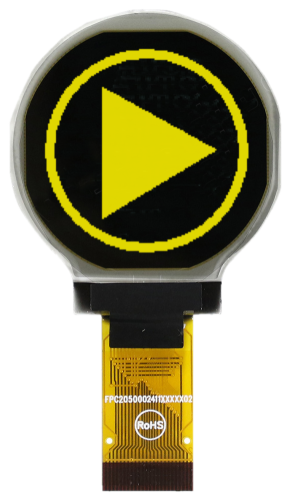

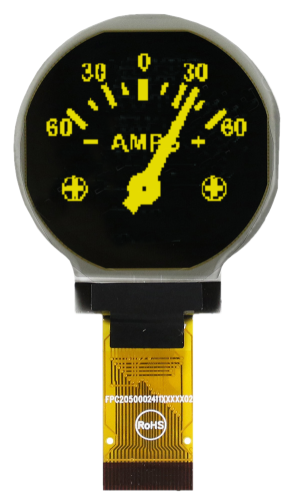

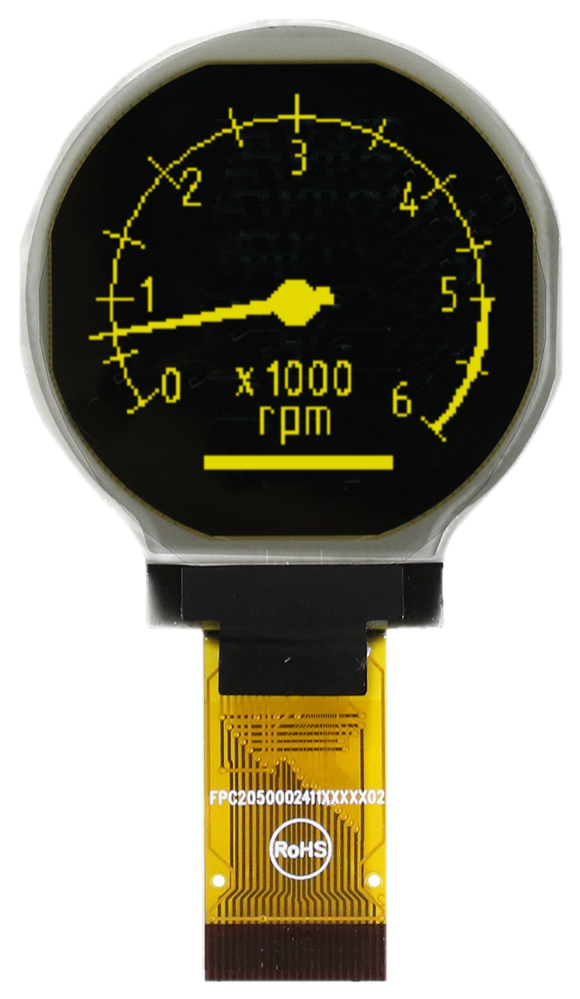

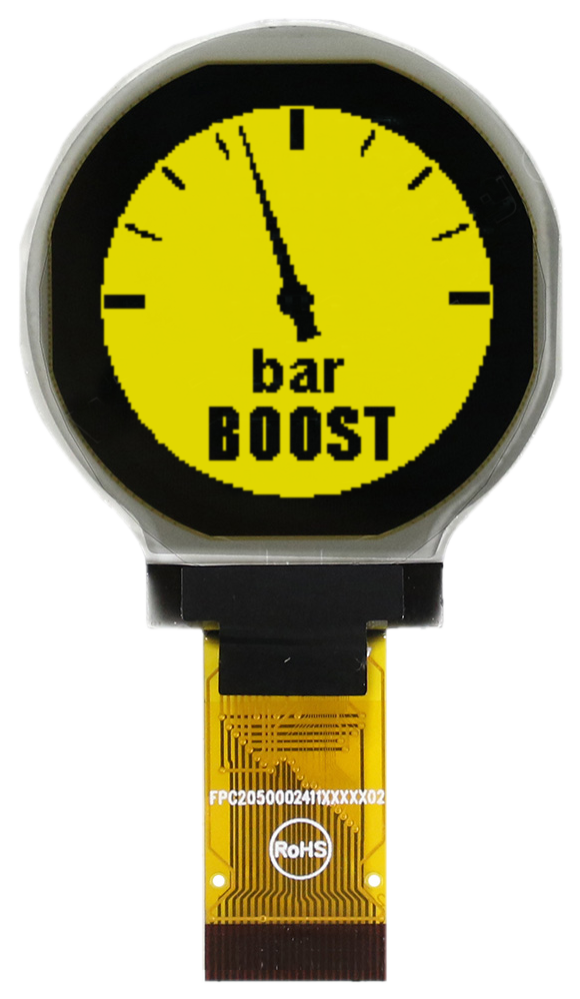

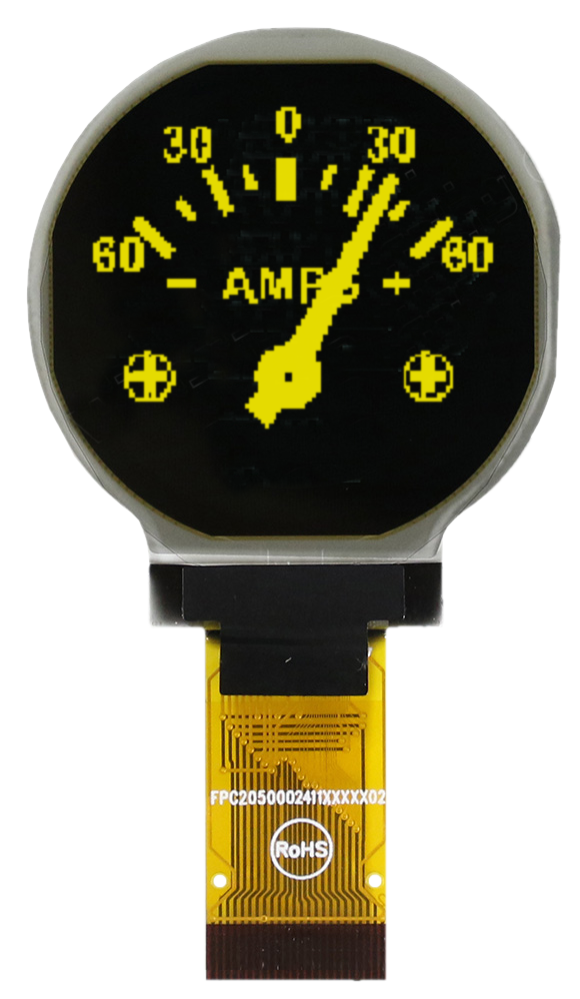

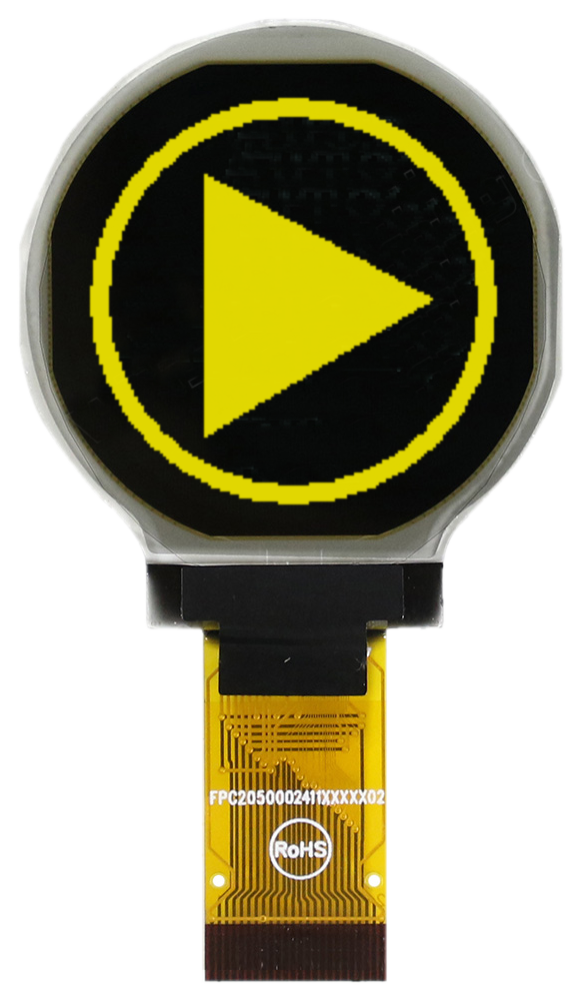

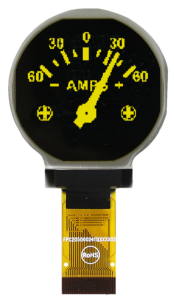

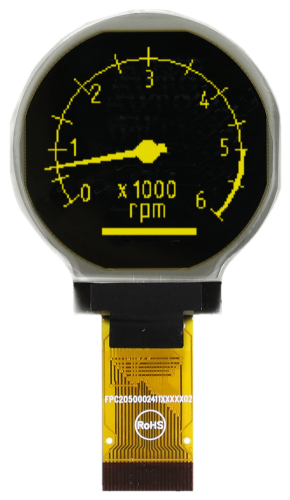

1,2" OLED wyświetlacz graficzny w organizacji 128*128 punktów

Przejdź do pełnego opisu
z VAT bez VAT
Cena 214,44 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 128
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 36
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 36
  • KĄT WIDZENIA: nieograniczony
  • SZEROKOŚĆ CAŁKOWITA [MM]: 36.9
  • GRUBOŚĆ CAŁKOWITA [MM]: 2.1
  • WYSOKOŚĆ CAŁKOWITA [MM]: 41,2
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 1,2
  • SZEROKOŚĆ PIKSELI [mm]: 0.21
  • WYSOKOŚĆ PIKSELI [mm]: 0.21
  • TERMINAL: FFC
  • LICZBA PIKSELI W KIERUNKU Y: 128
  • TEMPERATURA PRACY: -40 ... +80 °C
  • TECHNOLOGIA WYŚWIETLANIA: OLED
  • KOLOR WYŚWIETLACZA: żółty
  • INTERFEJS DANYCH: 8-bitowy , I2C , SPI
  • KONTROLER: SSD1327

Opis

1,2" OLED [*5.1] wyświetlacz graficzny w organizacji 128*128 punktów

główne cechy:

  • wymiary zewnętrzne modułu = 41,2 × 36,9 × 2,1 [mm]
  • średnica 37 mm
  •     żółte znaki na czarnym tle

podstawowe parametry:

  • sterownik SSD1327ZB na pokładzie, co umożliwia sterowanie przez interfejs:
    ___8-bitową szynę danych
    ___4-liniowy interfejs SPI
    ___interfejs I2C
  • do pracy w rozszerzonym zakresie temperatur (-40°C ... +80°C),
  • bardzo krótki czas reakcji (10us), nawet w temperaturze -40°C,

do zamówienia/zakupienia, opcjonalnie::

  • możliwość dokupienia dedykowanego złącza ZIFF, styk dolny [EA WF050-24S]
  • możliwość dokupienia dedykowanego złącza, styk górny ZIFF [EA WF050-24T]
  • możliwość dokupienia płytki testowej USB [EA 9781-2USB]

*5.1

OLED [organic light emitting diode]
to dioda elektroluminescencyjna (LED) wytwarzana ze związków organicznych

struktura OLED składa się z:
  • warstwy emisyjnej,
  • warstwy przewodzącej,
  • podłoża oraz anody i katody.
Zasada budowy wyświetlaczy organicznych jest bardzo prosta.
Pomiędzy 2 warstwy metalizowane jest wsunięta cieniuteńka warstwa polimeru.
Przykładając napięcie na kontakty powodujemy przepływ prądu dziurowego elektronów, co pobudza polimer do emisji światła.

Zalety:
  • fascynujący kontrast = od 2000:1 > nawet w temperaturze -40°C i blisko 180° kąt widoczności,
  • większa skala barw i jasność niż w wyświetlaczach LCD/TFT,
  • nie wymaga podświetlenia, dzięki temu kontrast może wynosić nawet 1 000 000:1, a czerń jest idealnie czarna,
  • niski pobór energii = 15 ... 50 [mA],
  • extremalnie krótki czas reakcji > nawet tylko około 10 us,
  • brak konieczności regulowania kontrastu,
  • szeroki zakres temperatur pracy = -40 ... +80 [°C]



Pliki do pobrania

File icon W128128-XR.pdf 1.07 MB

W128128-XR.pdf
