Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA W128064-XALG

Przejdź do sekcji Opinie

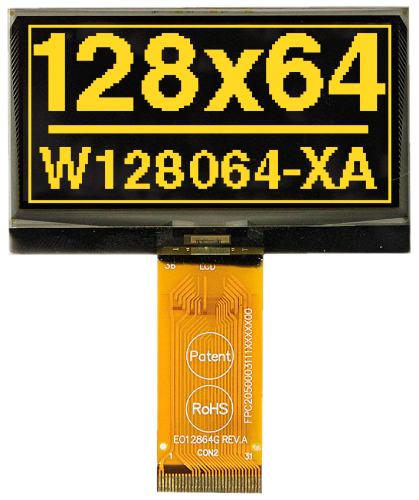

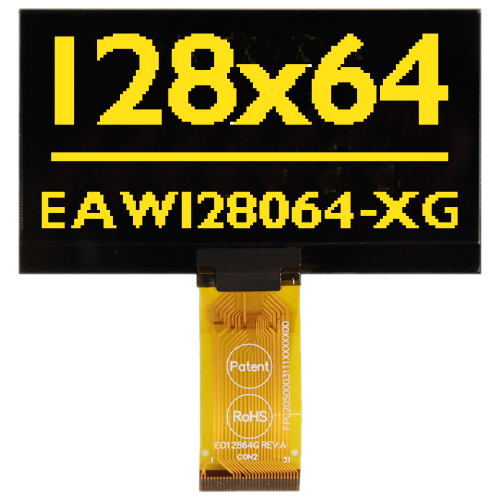

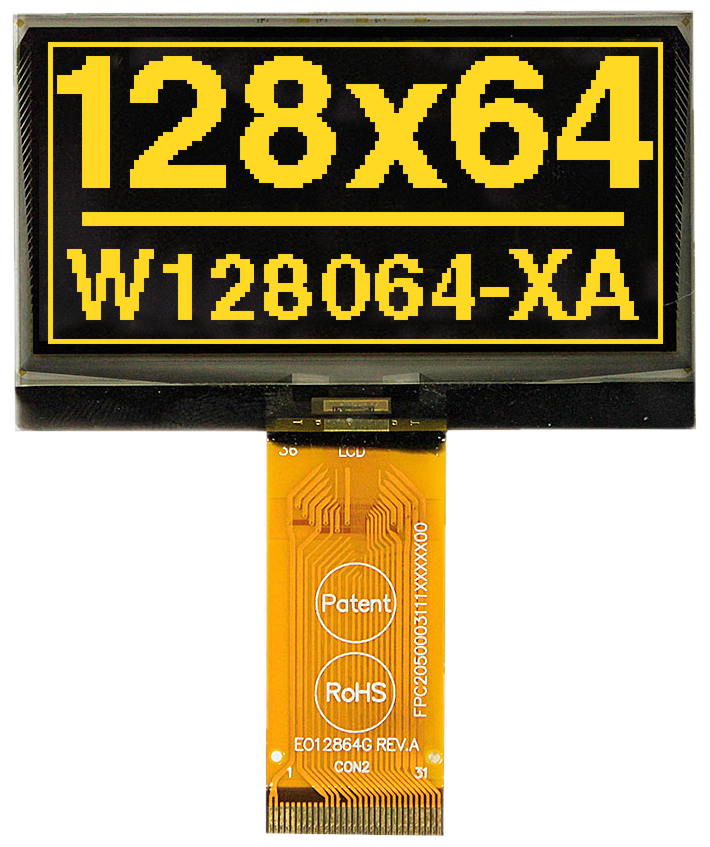

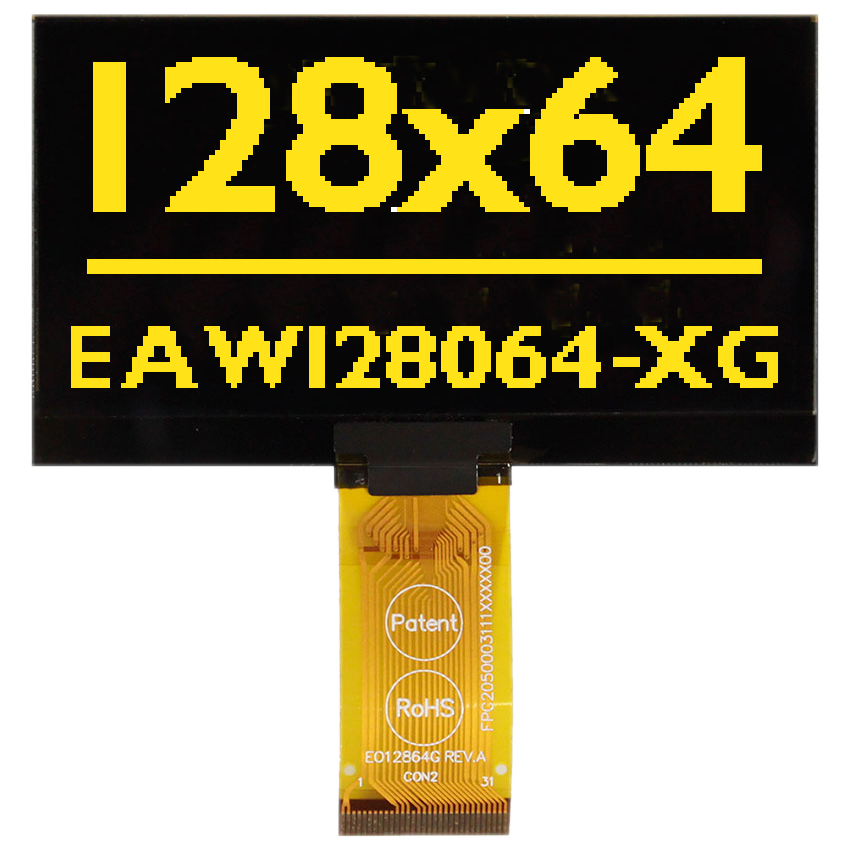

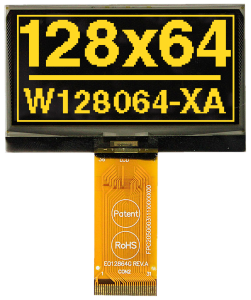

2.42" OLED wyświetlacz graficzny w organizacji 128*64 punktów

Przejdź do pełnego opisu
z VAT bez VAT
Cena 217,48 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 128
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 28.9
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 57
  • KĄT WIDZENIA: nieograniczony
  • SZEROKOŚĆ CAŁKOWITA [MM]: 60.5
  • GRUBOŚĆ CAŁKOWITA [MM]: 2,15
  • WYSOKOŚĆ CAŁKOWITA [MM]: 37
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2.42
  • SZEROKOŚĆ PIKSELI [mm]: 0,4
  • WYSOKOŚĆ PIKSELI [mm]: 0.4
  • TERMINAL: FFC
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: -40 ... +80 °C
  • TECHNOLOGIA WYŚWIETLANIA: OLED
  • KOLOR WYŚWIETLACZA: żółty
  • INTERFEJS DANYCH: 8-bitowy , I2C , SPI
  • KONTROLER: SSD1305

Opis

2.42" OLED [*5.1] wyświetlacz graficzny w organizacji 128*64 punktów

główne cechy:

  • wymiary zewnętrzne modułu = 60,5 × 37 × 2,15 [mm]
  •     żółte znaki na czarnym tle

podstawowe parametry:

  • sterownik SSD1309Z na pokładzie, co umożliwia sterowanie przez interfejs:
    ___8-bitową szynę danych
    ___4-liniowy interfejs SPI
    ___interfejs I2C
  • do pracy w rozszerzonym zakresie temperatur (-40°C ... +80°C),
  • bardzo krótki czas reakcji (10us), nawet w temperaturze -40°C,

*5.1

OLED [organic light emitting diode]
to dioda elektroluminescencyjna (LED) wytwarzana ze związków organicznych

struktura OLED składa się z:
  • warstwy emisyjnej,
  • warstwy przewodzącej,
  • podłoża oraz anody i katody.
Zasada budowy wyświetlaczy organicznych jest bardzo prosta.
Pomiędzy 2 warstwy metalizowane jest wsunięta cieniuteńka warstwa polimeru.
Przykładając napięcie na kontakty powodujemy przepływ prądu dziurowego elektronów, co pobudza polimer do emisji światła.

Zalety:
  • fascynujący kontrast = od 2000:1 > nawet w temperaturze -40°C i blisko 180° kąt widoczności,
  • większa skala barw i jasność niż w wyświetlaczach LCD/TFT,
  • nie wymaga podświetlenia, dzięki temu kontrast może wynosić nawet 1 000 000:1, a czerń jest idealnie czarna,
  • niski pobór energii = 15 ... 50 [mA],
  • extremalnie krótki czas reakcji > nawet tylko około 10 us,
  • brak konieczności regulowania kontrastu,
  • szeroki zakres temperatur pracy = -40 ... +80 [°C]



Pliki do pobrania

File icon W128064-XA.pdf 1.75 MB

W128064-XA.pdf
