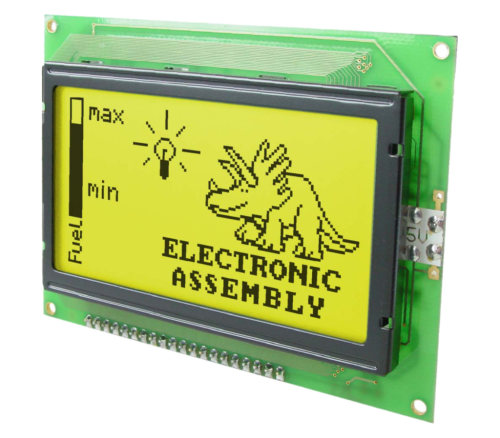

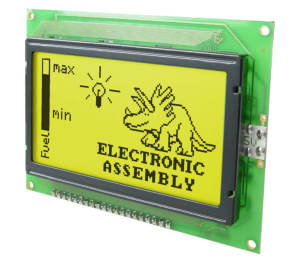

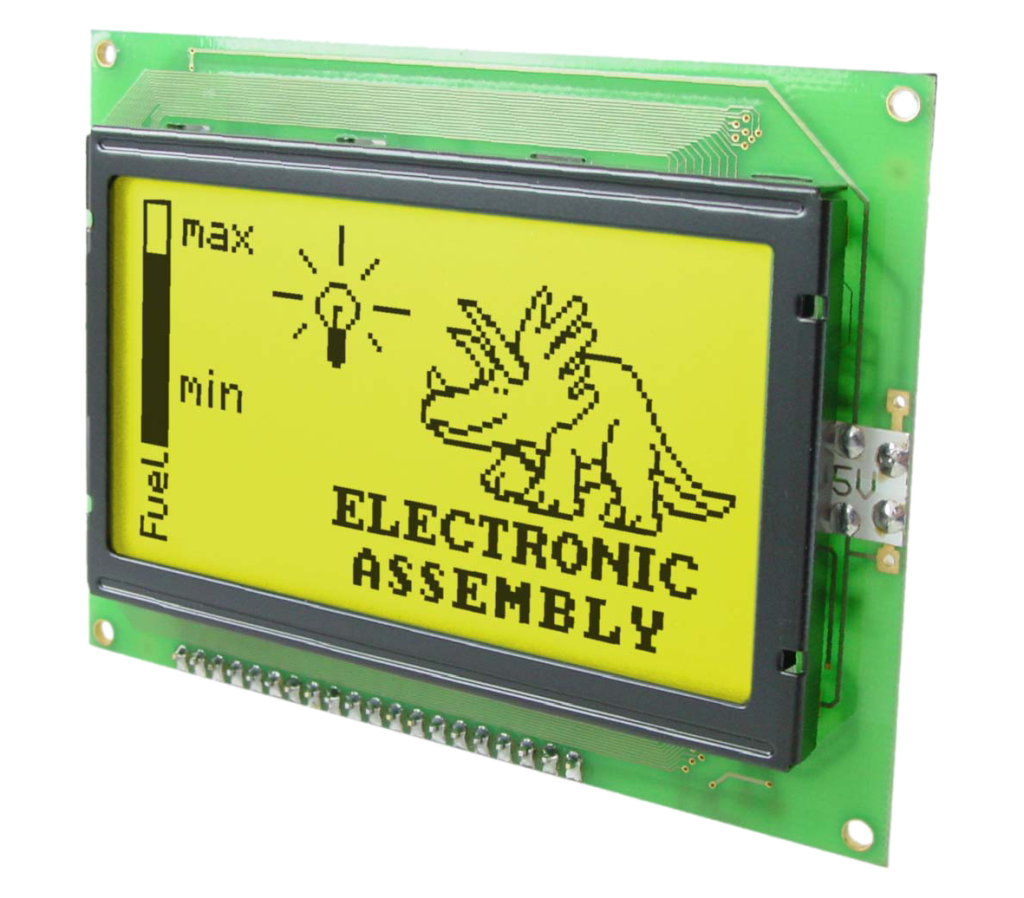

EA W128-6N2LEDTP
Wystaw opinię o produkcie
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: EA W128-6N2LEDTP
Cechy produktu
Atrybuty graficzne
- LICZBA PIXEL W KIERUNKU X: 128
- WYSOKOŚC POLA ODCZYTOWEGO [MM]: 40
- SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 72
- KĄT WIDZENIA: 6:00 / widok z dołu
- SZEROKOŚĆ CAŁKOWITA [MM]: 93
- GRUBOŚĆ CAŁKOWITA [MM]: 15,1
- WYSOKOŚĆ CAŁKOWITA [MM]: 70
- ROZMIAR EKRANU (PRZEKĄTNA) ["]: 3,24
- TERMINAL: rząd pól lutowniczych
- LICZBA PIKSELI W KIERUNKU Y: 64
- TEMPERATURA PRACY: -20 ... +70 °C
- TECHNOLOGIA WYŚWIETLANIA: LCD
- KOLOR WYŚWIETLACZA: szary
- INTERFEJS DANYCH: 8-bitowy
- KONTROLER: PT6607/08
- KOLOR PODŚWIETLENIA: żółty/zielony
- PODŚWIETLENIE: LED (rurka świetlna)
Opis

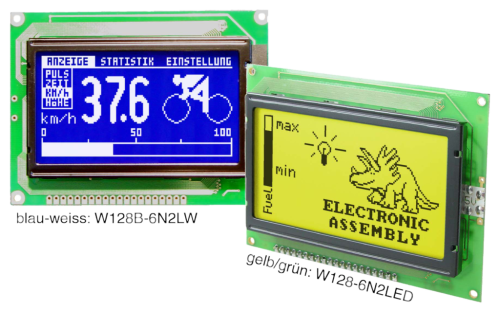

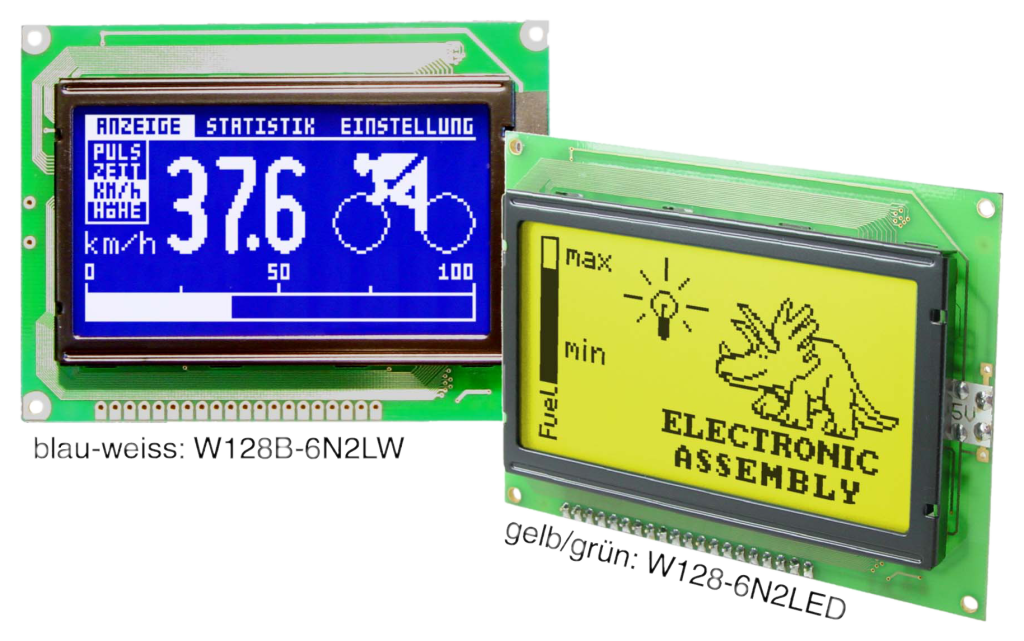

wyświetlacz graficzny w organizacji 128*64 punktów wykonany w technologi STN z panelem dotykowym 8x4.
główne cechy:
- wyświetla ciemne znaki na jasnym żółto-zielonym tle,
- zintegrowany kontroler KS0107/8,
- z możliwością bezpośredniego dołączenia do 8-bitowej szyny systemu uP,
- z możliwością zastosowania układu kontrolera wysokiego poziomu EA IC202-PGH, dostępnego dla programującego poprzez złącze RS232,
możliwości sprzętowe:
- podświetlenie LED,
- zasilane podświetlenie LED = 4,2 V DC / 250mA ,
- zasilanie wyświetlacza = 5V DC / 2mA,
podstawowe parametry:
- do pracy w rozszerzonym zakresie temperatur (-20°C ... +70°C), zawiera układ kompensacji temperaturowej,
- wymiary zewnętrzne = 93,0 * 70,0 * 15,1 [mm],
- wymiary pola obrazowego = 72,0 * 40,0 [mm],
do zamówienia/zakupienia, opcjonalnie:
- oznaczenie dedykowanej, samozatrzaskowej obudowy / ramki [EA0099-KE]
Pliki do pobrania
w128-6n2e.pdf
256.84 kB
w128-6n2e.pdf
