Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA W127W-6X9HLW

Przejdź do sekcji Opinie

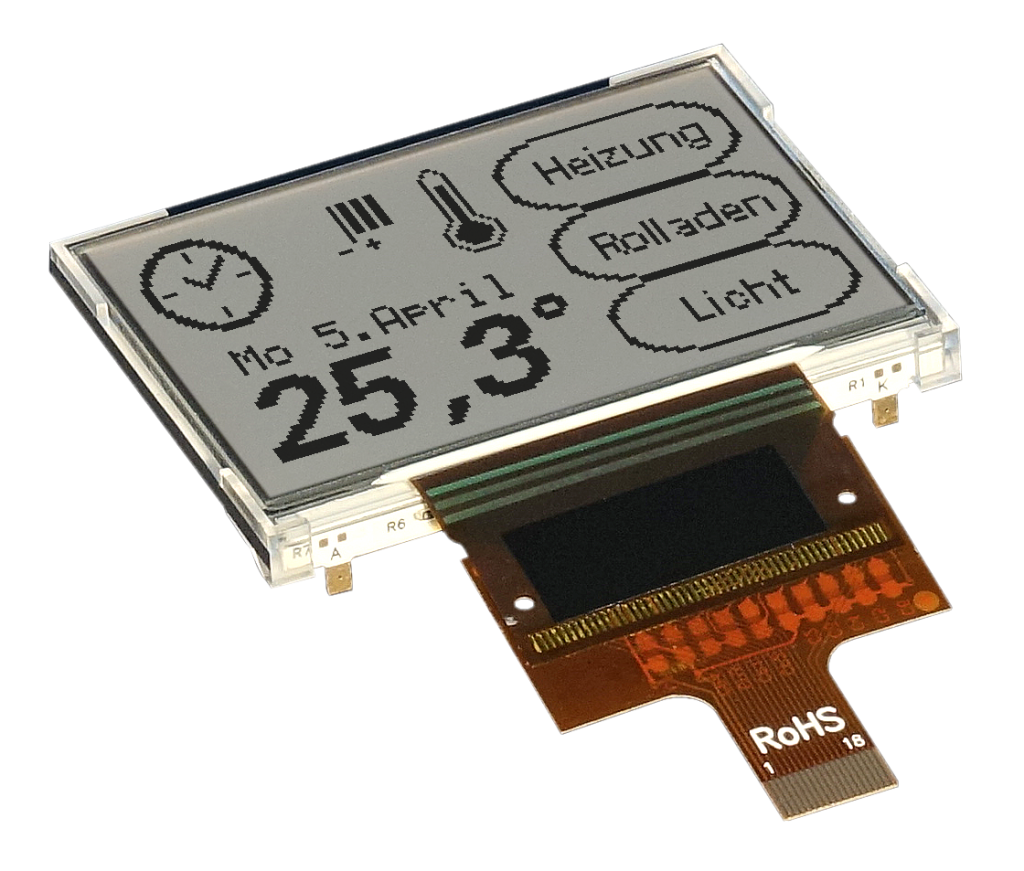

Miniaturowy wyświetlacz graficzny o rozdzielczości 128x64 punktów

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 885,16 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 128
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 33,5
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 52
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 56
  • GRUBOŚĆ CAŁKOWITA [MM]: 5,5
  • WYSOKOŚĆ CAŁKOWITA [MM]: 42,5
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2,44
  • TERMINAL: FFC
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: 0 ... +50 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: biały
  • INTERFEJS DANYCH: I2C
  • KONTROLER: ST7565
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

Miniaturowy wyświetlacz graficzny o rozdzielczości 128x64 punktów

główne cechy:

  • 2,44" wyświetlacz graficzny 128*64 punktów
  • wymiary zewnętrzne modułu = 42,5 * 56,0 * 5,5 [mm]
  •    ciemne znaki na białym tle
  • wymiary pola obrazowego = 52,0 * 33,5 [mm],
  • do pracy w zakresie temperatur (-20 ... +70 °C),

dodatkowe informacje:

  • Zawiera kontroler ST7565
  • VDD = 2,7 ... 3,3 V
  • Niska moc, idealna do urządzeń przenośnych /
  • Typowe 250 µA przy 3,3 V
  • Pojedyncze zasilanie: generowanie ujemnego napięcia na chipie
  • Zintegrowana kompensacja temperatury
  • Cyfrowa regulacja kontrastu
  • Pamięć RAM wyświetlacza na pokładzie
  • Wejście szeregowe (SI, SCL, A0) lub równoległe (DB0 ... DB7)
  • Obsługuje tryb Z80 i 6800
  • Kabel FFC 0,5 mm do połączenia wtykowego
  • Podświetlenie LED 15~60 mA
  • Zakres temperatury pracy -20..+70°C

do zamówienia opcjonalnie:

  • pasujące złącze ZIFF (styk dolny) [EA WF050-18S]

Pliki do pobrania

File icon w127-6x.pdf 1.08 MB

w127-6x.pdf
