Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA W122-ANLED

Przejdź do sekcji Opinie

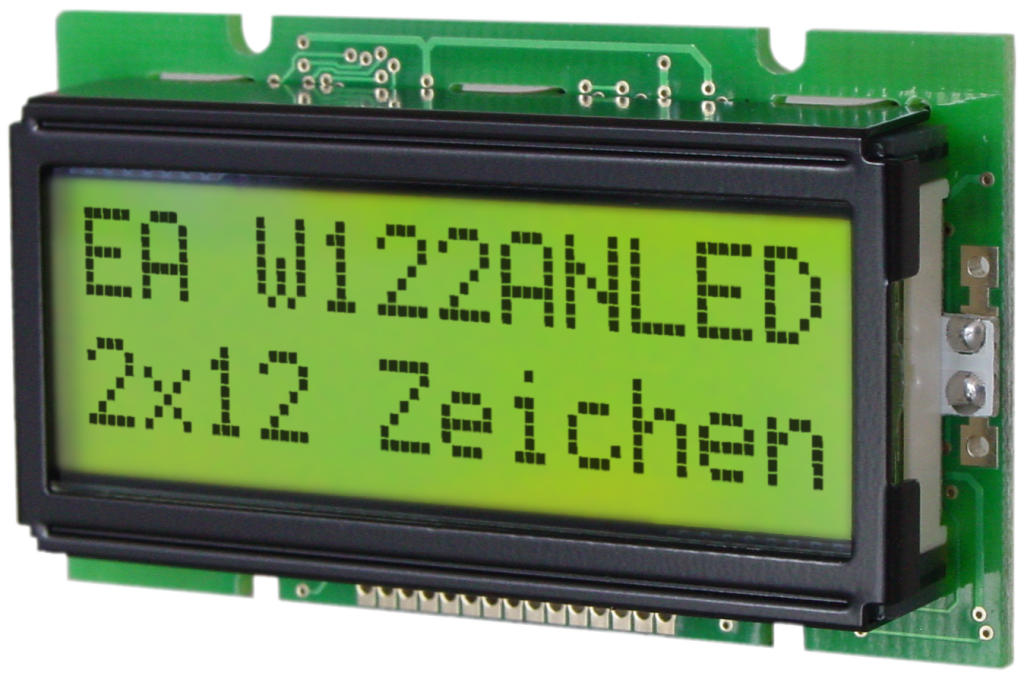

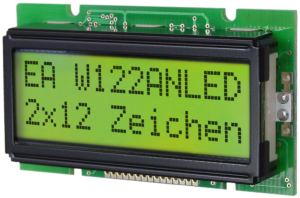

Moduł wyświetlacza 2x12

Przejdź do pełnego opisu
z VAT bez VAT
Cena 142,15 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty alfanumeryczne

  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 1,91
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 14,5
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 46,7
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • GRUBOŚĆ CAŁKOWITA [MM]: 9,7
  • SZEROKOŚĆ CAŁKOWITA [MM]: 55,7
  • WYSOKOŚĆ CAŁKOWITA [MM]: 32
  • TERMINAL: rząd pól lutowniczych
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 40
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA LINII: 2
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 1
  • LICZBA ZNAKÓW W WIERSZU: 12
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: żółty/zielony
  • INTERFEJS DANYCH: 4-bitowy , 8-bitowy
  • KONTROLER: HD44780/zgodny
  • ROZMIAR ZNAKU [MM]: 5,5
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

Wyświetlacz znaków LCM 2x12

główne cechy:

  • 1,91" LCM wyświetlacz 2*12 znaków 5,55 mm
  • wymiary zewnętrzne modułu = 55,7 x 32,0 x 9,7 [mm]
  •    ciemno-szare znaki na żółto-zielonym tle

podstawowe parametry:

  • Wyświetlacz 2-liniowy z 12 znakami w linii.
  • Zgodność z HD44780/ST7066 dla interfejsu 4-/8-bitowego.
  • kompatybilny z EA P122-ANLED, ale bardziej płaski z 9,7 mm zamiast 13 mm.
  • technologia SUPERTWIST STN tryb żółto-zielony
  • z żółto-zielonym podświetleniem LED (TYP. 60mA @4.2V)
  • wysokość znaków 5.5mm
  • zakres temperatury pracy -20..+70°C
  • pojedyńcze zasilanie +5V @ TYP. 2mA
  • zasilanie +3,3 V razem z -0,9 V na pinie VEE
  • kontroler pokładowy ST7066 lub kompatybilny

do zamówienia opcjonalnie:

  • opcjonalnie interfejs RS-232/RS-422 [EA 9707-V24S]
  • opcjonalnie z zestawem znaków cyrylicy

Pliki do pobrania

File icon W122-ANLED.pdf 399.53 kB

W122-ANLED.pdf
