Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA UNITFTS015-ATC

Przejdź do sekcji Opinie

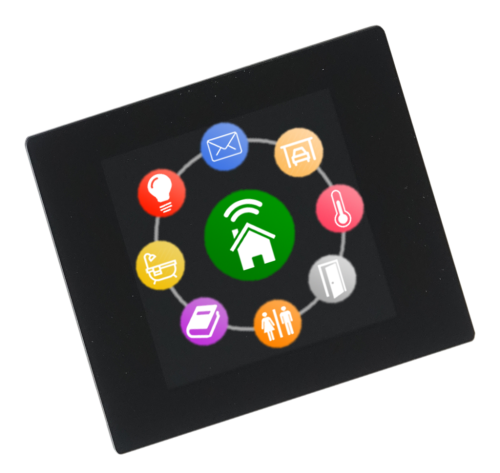

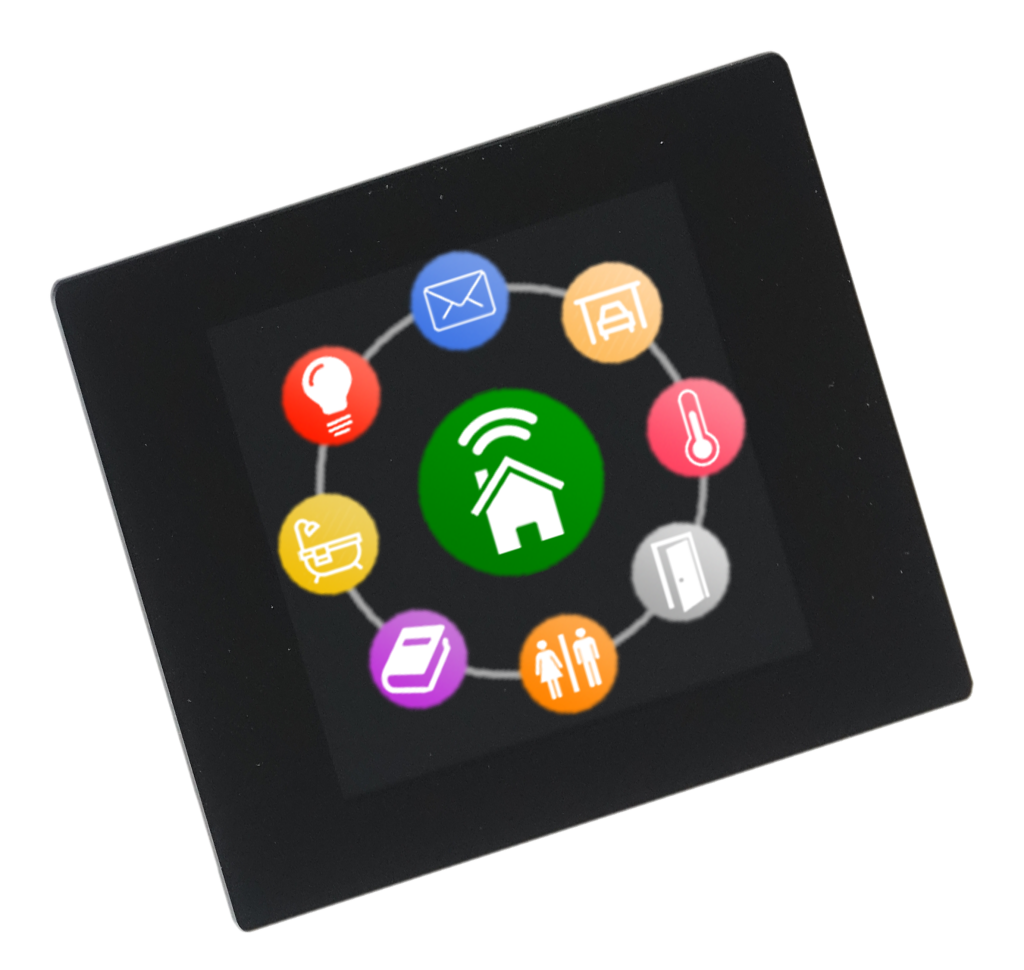

1,5" "wielofunkcyjny" wyświetlacz graficzny unitTFT Seria S

Przejdź do pełnego opisu
z VAT bez VAT
Cena 547,03 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • WBUDOWANA PAMIĘĆ FLASH [kB]: 31000
  • LICZBA PIXEL W KIERUNKU X: 240
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 27,72
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 27,72
  • KĄT WIDZENIA: nieograniczony
  • SZEROKOŚĆ CAŁKOWITA [MM]: 44
  • GRUBOŚĆ CAŁKOWITA [MM]: 12
  • WYSOKOŚĆ CAŁKOWITA [MM]: 46
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 1,5
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 105
  • SZEROKOŚĆ PIKSELI [mm]: 0,1155
  • WYSOKOŚĆ PIKSELI [mm]: 0,1155
  • TERMINAL: ZIF
  • LICZBA PIKSELI W KIERUNKU Y: 240
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 8
  • TECHNOLOGIA WYŚWIETLANIA: Kolor TFT
  • KOLOR WYŚWIETLACZA: RGB
  • INTERFEJS DANYCH: RS-232 , I2C , SPI , USB
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

"wielofunkcyjny" wyświetlacz graficzny unitTFT Seria S  ___ (*7,4)

różne zestawy startowe serii uniTFT Seria S ___ (*7,3)

główne cechy:

  • Miniaturowy panel dotykowy (PCAP) 1,5" TFT/IPS 240x240 punktów
  • Wyświetlacz AACS (stabilność kolorów pod każdym kątem, zoptymalizowane podświetlenie i panel IPS w całym zakresie kątów widzenia)
  • Optycznie połączony pojemnościowy ekran dotykowy (PCAP)
  • Superjasny, ponad 800 cd/m²
  • Obiektowo zorientowany układ ekranu
  • Zmiana obiektów w czasie wykonywania: rozmiaru, kształtu, koloru i zawartości
  • Animuj i przesuwaj obiekty
  • Mieszanie alfa
  • Zestawy znaków, ASCII i Unicode

możliwości sprzętowe:

  • Interfejsy szeregowe: USB, RS232, SPI, I²C
  • 8 cyfrowych, swobodnie definiowalnych wbudowanych wejść/wyjść, rozszerzalnych do 136
  • 4 wejścia analogowe
  • Czas, buforowany baterią
  • Pamięć flash jako magazyn danych dla obrazów, czcionek, menu i plików dziennika
  • wewnętrzne funkcje obliczeniowe i programowalność
  • Wbudowane wyjście dźwięku

podstawowe parametry:

  • Pojedyncze zasilanie 3,3 V lub bezpośrednio przez USB
  • wymiary zewnętrzne modułu = 46,0 x 44,0 x 12,0 [mm]
  • wymiary okna = 27,72 x 27,72 [mm]
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C)

do zamówienia/zakupienia, opcjonalnie:

  • Złącze ZIF 40-stykowe, rozstaw 0,5 mm, pasujące do kabla FPC [EA WF050-40S]
  • Kabel FPC 40 pinów raster 0,5 mm długość 102 mm [EA KF050-40]
  • Kabel USB typ A -> Mini USB ok. 1 m [EA KUSB-MINI]

*7,3



 Różne zestawy startowe z wyświetlaczem IPS 2,8", PCAP i płytą testową.

EA DEMOPACK-RGBANA

Płytka testowa do wszystkich interfejsów z dodatkowymi konwerterami poziomów dla SPI i I²C 3,3 V i 5 V, RS-232 ±12 V, RS-485, USB, zasilanie 5~30V

EA DEMPACK-RELAY

Przekaźnik z pomiarem prądu i wejściami cyfrowymi do 30V, zasilanie 5~30V

EA DEMOPACK-RGBANA

Płytka testowa z diodą LED RGB (poprzez SPI) i pomiarem napięcia analogowego, zasilanie 5~30V

*7,4

Seria EA uniTFTs, z jej zintegrowanym zestawem poleceń, umożliwia wyrafinowany wyświetlacz graficzny i intuicyjną nawigację po menu. Dzięki zintegrowanemu zestawowi poleceń i oprogramowaniu do projektowania Windows uniTFTDesigner, nie tylko specjaliści od elektroniki, ale także eksperci w dziedzinie projektowania i interfejsów użytkownika mogą tworzyć cały HMI.

Moduły wyświetlacza są natychmiast gotowe do pracy przy napięciu 3,3 V. Są sterowane za pomocą wbudowanych interfejsów szeregowych RS232, SPI, I²C lub USB. Moduły mogą być również zasilane bezpośrednio przez USB.

Obiektowe programowanie, rozbudowany zestaw poleceń oraz zintegrowane i rozszerzalne czcionki Unicode sprawiają, że wprowadzenie produktu na rynek jest niezwykle proste.

Seria EA uniTFT, która tworzy rynek modułów wyższej klasy z większymi modułami, oferuje bardzo podobny zestaw instrukcji:

Obecnie dostępne są 3 różne rozmiary: 5" o rozdzielczości 800x480 pikseli i bardzo dużej jasności 900 cd/m², a także 2 różne wyświetlacze IPS o przekątnej 7" (1024x600) i 10,1" (1280x800), każdy o bardzo dużej jasności 1000 cd/m².


Korzyść

Standardowy TFT

EA unitTFTs

Jasność

250cd

1000cd (typ.)

Kąt widzenia

Ograniczone +/-50° (typ.)

Do 340°

Kolor

TN z efektem inwersji Graya

IPS: brak zmiany koloru

Dotykać

Rezystancyjny

PCAP z kontrolerem

Interfejs

8-/16-bitowa magistrala danych

I²C lub SPI lub USB

Dostępność

Minimalna ilość zamówienia

Ex magazynowy

Długowieczność

1 rok lub więcej

Co najmniej 8 lat

CE / EMC

Bez egzaminu

Sprawdzono, dokumenty dostępne na życzenie

Oprogramowanie

Kontrola pikseli, brak poleceń graficznych i zintegrowanej pamięci

- Polecenia graficzne, dostępna pamięć

- Narzędzie do projektowania WYSIWYG dostępne bezpłatnie



Pliki do pobrania

File icon Flyer uniTFT 2018 englisch.pdf 464.76 kB

Flyer uniTFT 2018 englisch.pdf

File icon Flyer uniTFTs 2022 deutsch.pdf 2.03 MB

Flyer uniTFTs 2022 deutsch.pdf
