Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

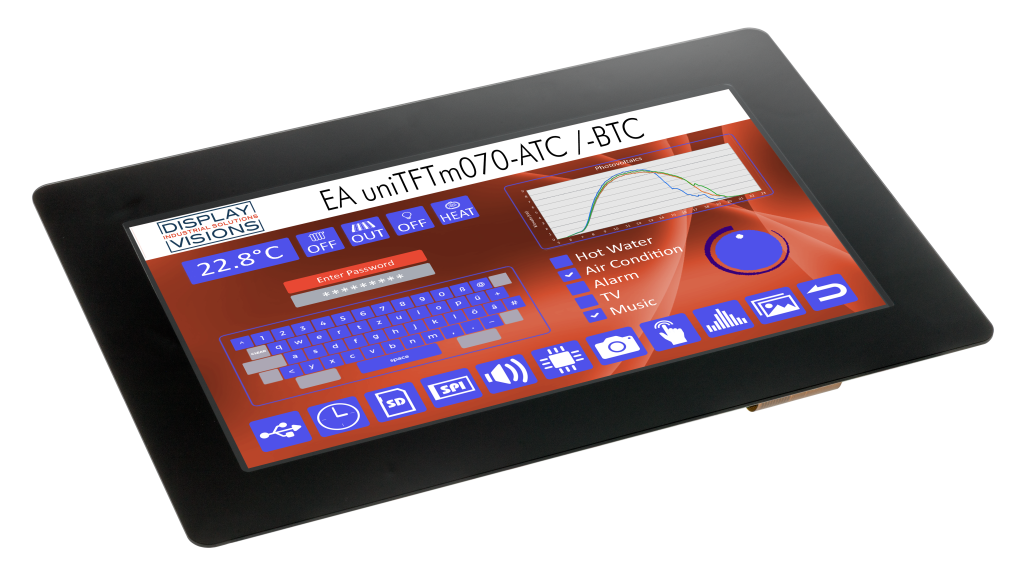

EA UNITFTM070-BTC

Przejdź do sekcji Opinie

7" "wielofunkcyjny" wyświetlacz graficzny unitTFT Seria M  PCAP

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 177,97 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 1024
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 88,6
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 155,9
  • KĄT WIDZENIA: nieograniczony
  • SZEROKOŚĆ CAŁKOWITA [MM]: 190
  • GRUBOŚĆ CAŁKOWITA [MM]: 15,4
  • WYSOKOŚĆ CAŁKOWITA [MM]: 125
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 7
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 890
  • SZEROKOŚĆ PIKSELI [mm]: 0,1506
  • WYSOKOŚĆ PIKSELI [mm]: 0,1432
  • TERMINAL: gniazdo
  • LICZBA PIKSELI W KIERUNKU Y: 600
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 16
  • TECHNOLOGIA WYŚWIETLANIA: Kolor TFT
  • KOLOR WYŚWIETLACZA: RGB
  • INTERFEJS DANYCH: RS-232 , I2C , SPI , USB
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

"wielofunkcyjny" wyświetlacz graficzny unitTFT Seria M  ___ (*7,1)

różnice pomiędzy unitTFT a unitTFT ___ (*7,2)

główne cechy:

  • 7,0" 1024x600 punktów
  • Wyświetlacz AACS (stabilność kolorów pod każdym kątem, zoptymalizowane podświetlenie i panel IPS z najszerszym kątem widzenia)
  • Bardzo jasne podświetlenie LED ponad 800 cd/m²
  • Doskonały panel IPS o kącie widzenia >160°
  • Obiektowo zorientowany układ ekranu
  • Zmiana obiektu w czasie wykonywania: rozmiar, kształt, kolor, zawartość
  • Animuj i przesuwaj obiekty
  • Mieszanie alfa
  • Czcionki: ASCII i Unicode

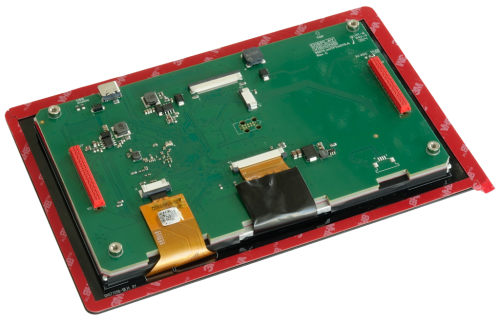

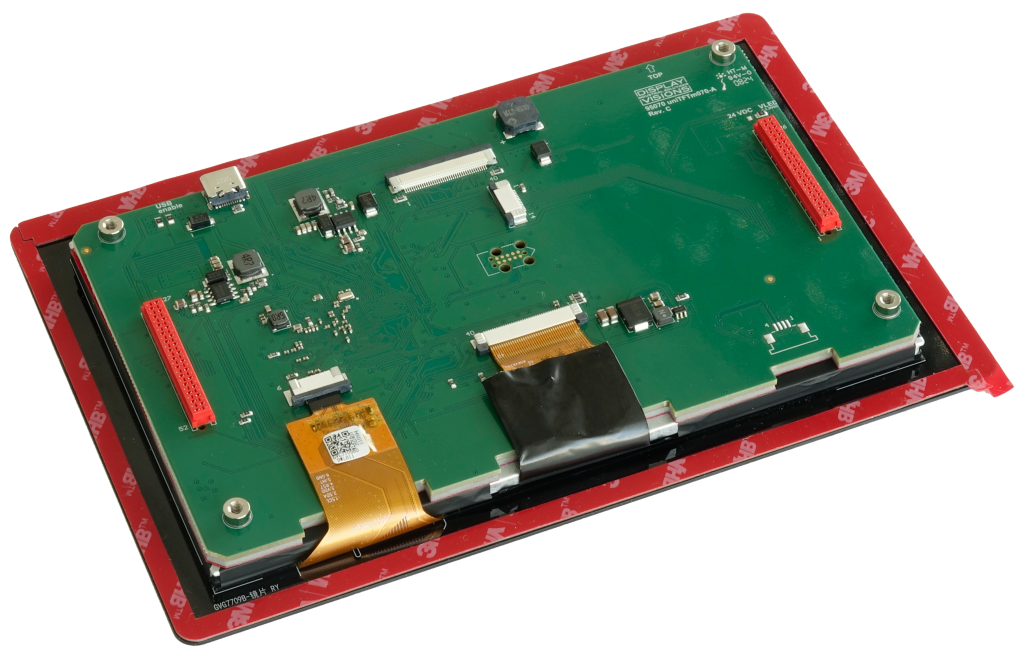

  • W zestawie 2 szt. czerwonego złącza MicroMatch do montażu w druku / zgodność z EA uniTFT070

możliwości sprzętowe:

  • Interfejsy szeregowe: USB, RS232, SPI, I²C
  • 8 cyfrowych, dowolnie definiowalnych wbudowanych wejść/wyjść, rozszerzalnych do 136
  • 4 wejścia analogowe
  • Zegar RTC
  • Pamięć flash jako miejsce przechowywania zdjęć, czcionek, menu i plików dziennika
  • Funkcje wewnętrzne do obliczeń i programowania
  • Wbudowana funkcja sprzężenia zwrotnego tonu

podstawowe parametry:

  • Pojedyncze zasilanie 3,3 V lub bezpośrednio przez USB
  • wymiary zewnętrzne modułu = 125,0 x 190,0 x 15,4 [mm]
  • wymiary okna = 154,21 x 85,92 [mm]
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C)

do zamówienia/zakupienia, opcjonalnie:

  • Złącze ZIF 40-stykowe, raster 0,5 mm, do kabla FPC [EA WF050-40S]
  • Kabel FPC 40 pozycji raster 0,5 mm długość 102 mm [EA KF050-40]
  • Kabel USB Typ A -> USB C około 1 m [EA KUSB-C]
  • MicroMatch THT, 26-stykowe złącze pasujące do lutowania (potrzebne 2 sztuki) [EA B2B127M-26T]
  • Kabel taśmowy MicroMatch, 26-stykowe złącze zaciskowe (potrzebne 2 sztuki) [EA B2B127M-26Q]
  • Kabel (25 cm) z zaciskanymi złączami [EA KM-126]

*7,1

EA uniTFTm to wysokiej jakości kompleksowa implementacja wyświetlacza, jednostki mikrokontrolera i ekranu dotykowego. To wszystko, czego użytkownicy potrzebują, aby bezpośrednio kontrolować swoją aplikację i przyspieszyć rozwój, prototypowanie i wdrażanie swojego HMI/GUI. Zaprojektuj HMI/GUI za pomocą łatwego w użyciu oprogramowania do tworzenia grafiki metodą „przeciągnij i upuść” uniTFTdesigner

Seria EA uniTFTm zapewnia zaawansowane funkcje graficzne i intuicyjne sterowanie menu dzięki wbudowanemu zestawowi instrukcji. Dzięki zintegrowanemu zestawowi instrukcji i oprogramowaniu do projektowania Windows uniTFTDesigner nie tylko specjaliści od elektroniki, ale także eksperci w dziedzinie projektowania i wskazówek dla użytkowników są w stanie stworzyć cały HMI.

Moduły wyświetlacza są natychmiast gotowe do pracy z napięciem 3,3 V, sterowane za pomocą wbudowanych interfejsów szeregowych RS232, SPI, I²C lub USB. Moduły mogą być również obsługiwane bezpośrednio przez USB.

Obiektowe „programowanie”, szeroki zestaw poleceń i zintegrowane, rozszerzalne czcionki Unicode sprawiają, że „wprowadzenie produktu na rynek” jest niezwykle proste.

Seria EA uniTFT, która tworzy rynek modułów wyższej klasy z większymi modułami, oferuje bardzo podobny zestaw poleceń:

Obecnie dostępne są 3 rozmiary: 5" o rozdzielczości 800x480 punktów, 7" o rozdzielczości 1024x600 punktów i 10,1" o rozdzielczości 1280x800 punktów.


Korzyść

Standardowy TFT

EA unitTFTm

Jasność

250cd

1000cd (typ.)

Kąt widzenia

Ograniczone +/-50° (typ.)

Do 340°

Kolor

TN z efektem inwersji Graya

IPS: brak zmiany koloru

Dotykać

oporny

PCAP z kontrolerem

Interfejs

8-/16-bitowa magistrala danych

I²C lub SPI lub USB

Dostępność

Minimalna ilość zamówienia

Ex magazynowy

Długowieczność

1 rok lub więcej

Minimum 8 lat

CE / EMC

Nic

Przetestowane i certyfikowane

Oprogramowanie

Umieść kropkę po kropce, aby utworzyć znak lub przyciski dotykowe

- Zawiera polecenia wysokiego poziomu

- Oprogramowanie do tworzenia grafiki foc

*7,2

1. Interfejsy szeregowe master

Seria EA uniTFT zapewnia RS232, SPI i I²C jako dedykowane interfejsy master - całkowicie oddzielone od interfejsów slave. Natomiast seria EA uniTFTm zapewnia interfejsy szeregowe jako współdzielone, tj. RS232 może być używany jako Slave lub Master.

2. Wejścia i wyjścia

Seria EA uniTFT ma 16 zintegrowanych wejść/wyjść, opcjonalnie rozszerzalnych do 125. Seria EA uniTFTm zapewnia 8 wejść/wyjść, opcjonalnie rozszerzalnych do 136.

3. Wyjście dźwięku

Seria EA uniTFT ma możliwość odtwarzania krótkich dżingli z przekonwertowanych plików mp3 lub wav. Wymagany jest zewnętrzny głośnik. Natomiast seria EA uniTFTm ma możliwość odtwarzania nut (5, 6 oktaw). Głośnik jest zintegrowany.

4. Wejście wideo

Seria EA uniTFT zapewnia wejście wideo dla PAL, Secam i NTSC. Seria EA uniTFTm nie obsługuje żadnego zewnętrznego sygnału wideo.

5. Pamięć flash (karta SD)

Seria EA uniTFT wykorzystuje kartę micro SD do przechowywania danych projektu, takich jak obrazy, ekrany, dźwięki, a nawet funkcje rejestrowania danych. Oznacza to, że pamięć jest wymienna i może być używana z USB jako urządzenie MassStorage. Natomiast seria EA uniTFTm ma zintegrowaną pamięć flash o pojemności 60 MB do przechowywania danych projektu. Aby odczytać dane z backlogu na komputerze, potrzebujesz aplikacji Windows do żądania i przechowywania danych. Możesz użyć narzędzia uniExplorer bezpłatnie.

6. Wejścia analogowe

Seria EA uniTFT może mierzyć cały zakres zasilania od GND do VDD. Aby poprawić pomiary, seria EA uniTFTm wykorzystuje wewnętrzny generator 3,0 V, aby być niezależnym od wahań i zależnego od obciążenia napięcia zasilania. Jednak zakres jest zmniejszony do 3,0 V. Rozdzielczość ADC jest taka sama. Rezystancja wejściowa jest zmniejszona z 1 M Ω do 12,5 K Ω .

7. Czas rzeczywistego pobytu

Seria EA unitTFT ma baterię guzikową do podtrzymywania czasu w przypadku spadku napięcia lub wyłączenia. Seria EA uniTFTm zapewnia pin wejściowy do podłączenia zewnętrznej baterii.

8. Wygląd graficzny, wektorowy silnik graficzny

Główną różnicą jest obsługa wektorów w serii EA uniTF. Grafika wektorowa i czcionki obsługują bezstratny zoom i skalowanie. Dlatego funkcje graficzne, takie jak obrót, ścinanie i skalowanie, są ograniczone lub mają nieco inny wygląd optyczny. W przypadku serii EA uniTFTm zalecamy przechowywanie potrzebnych rozmiarów czcionek (czcionek pikselowych) w wewnętrznej pamięci flash.

9. Ograniczenia (rejestry, style, długości ciągów)

EA uniTFT ma więcej wewnętrznej pamięci RAM. Ograniczenia są różne w odniesieniu do rejestrów i innych stałych, takich jak style.



Pliki do pobrania

File icon Flyer uniTFT 2018 englisch.pdf 464.76 kB

Flyer uniTFT 2018 englisch.pdf
