Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA UNITFT050-ATC

Przejdź do sekcji Opinie

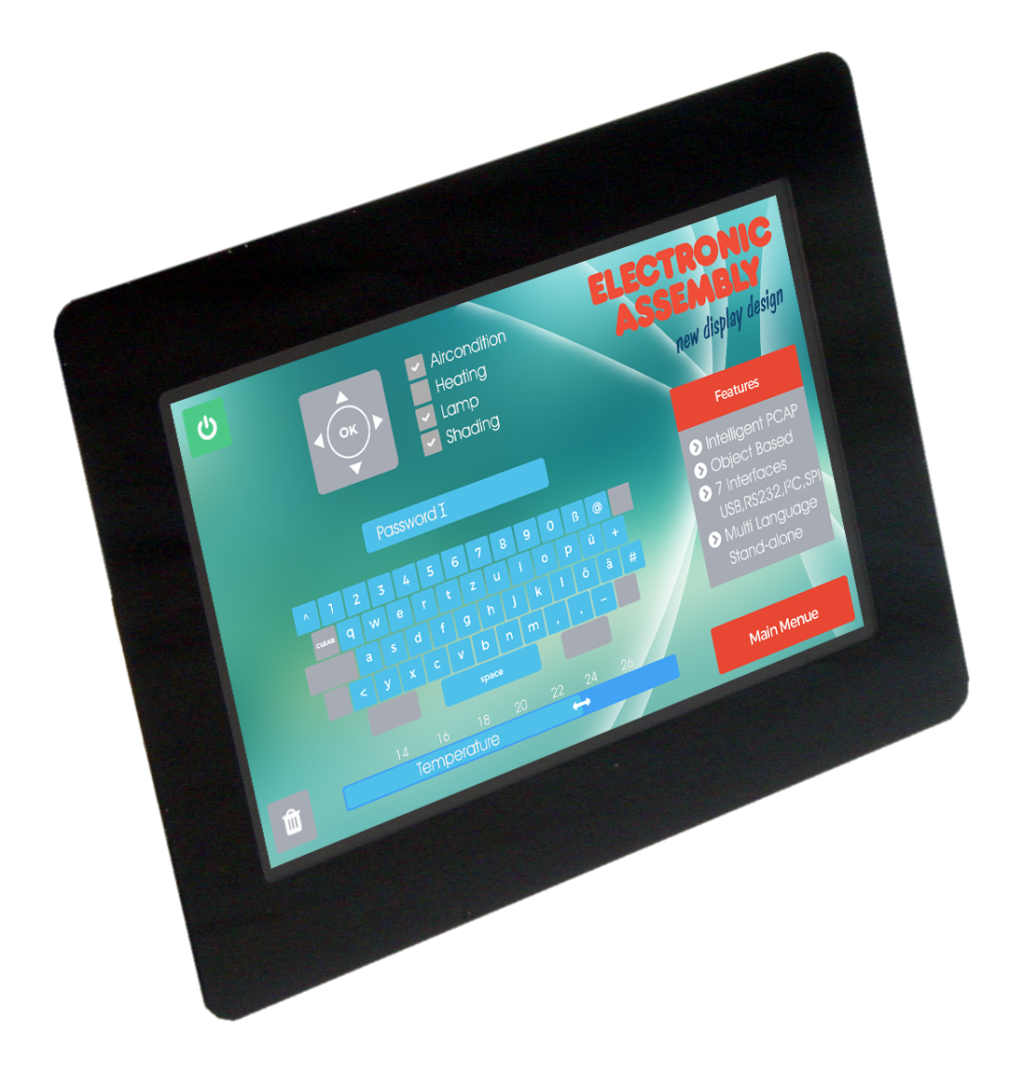

5" "wielofunkcyjny" wyświetlacz graficzny TFT HMI PCAP

Przejdź do pełnego opisu
z VAT bez VAT
Cena 2 601,65 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 800
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 68,8
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 111,8
  • KĄT WIDZENIA: nieograniczony
  • SZEROKOŚĆ CAŁKOWITA [MM]: 136
  • GRUBOŚĆ CAŁKOWITA [MM]: 15
  • WYSOKOŚĆ CAŁKOWITA [MM]: 96
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 5
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 810
  • SZEROKOŚĆ PIKSELI [mm]: 0,135
  • WYSOKOŚĆ PIKSELI [mm]: 0,135
  • TERMINAL: gniazdo
  • LICZBA PIKSELI W KIERUNKU Y: 480
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 16
  • TECHNOLOGIA WYŚWIETLANIA: Kolor TFT
  • KOLOR WYŚWIETLACZA: RGB
  • INTERFEJS DANYCH: RS-232 , I2C , SPI , USB
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

"wielofunkcyjny" wyświetlacz graficzny TFT HMI

główne cechy:

  • z przekątną ekranu = 5 cala,
  • z rozdzielczością = 800 x 480 punktów obrazowych,
  • z wbudowanym kontrolerem wysokiego poziomu,
  • z białym podświetleniem LED
  • z analogowo pojemnościowym ekranem dotykowym - PCAP,

możliwości sprzętowe:

  • 7 interfejsów: I2C x2, RS232 x2, SPI x2, USB
  • RTC (real time clock)
  • 16 cyfrowych pinów I / O, z możliwością rozbudowy do 125
  • 4 wejścia analogowe, 12-bitowe
  • wyjście PWM, wzmacniacz audio
  • gniazdo na karty SD
  • wejście analogowe wideo (NTSC / PAL)

podstawowe parametry:

  • zasilanie 3,3 V DC,
  • liczba kolorów 16,7M
  • wymiary zewnętrzne modułu = 136,0 x 96,0 x 15,0 [mm]
  • wymiary okna = 111,8 x 68,8 [mm]
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C)
  • układ wyprowadzeń złącza 2x26

do zamówienia/zakupienia, opcjonalnie:

  • MICROMATCH CONNECTOR THT, 26PIN (wymagane 2 sztuki) [EA B2B127M-26T]
  • MICROMATCH CONNECTOR IDC CRIMP CONNECTION, 26PIN (wymagane 2 sztuki) [EA B2B127M-26Q]

Pliki do pobrania

File icon Flyer uniTFT 2018 englisch.pdf 464.76 kB

Flyer uniTFT 2018 englisch.pdf
