Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

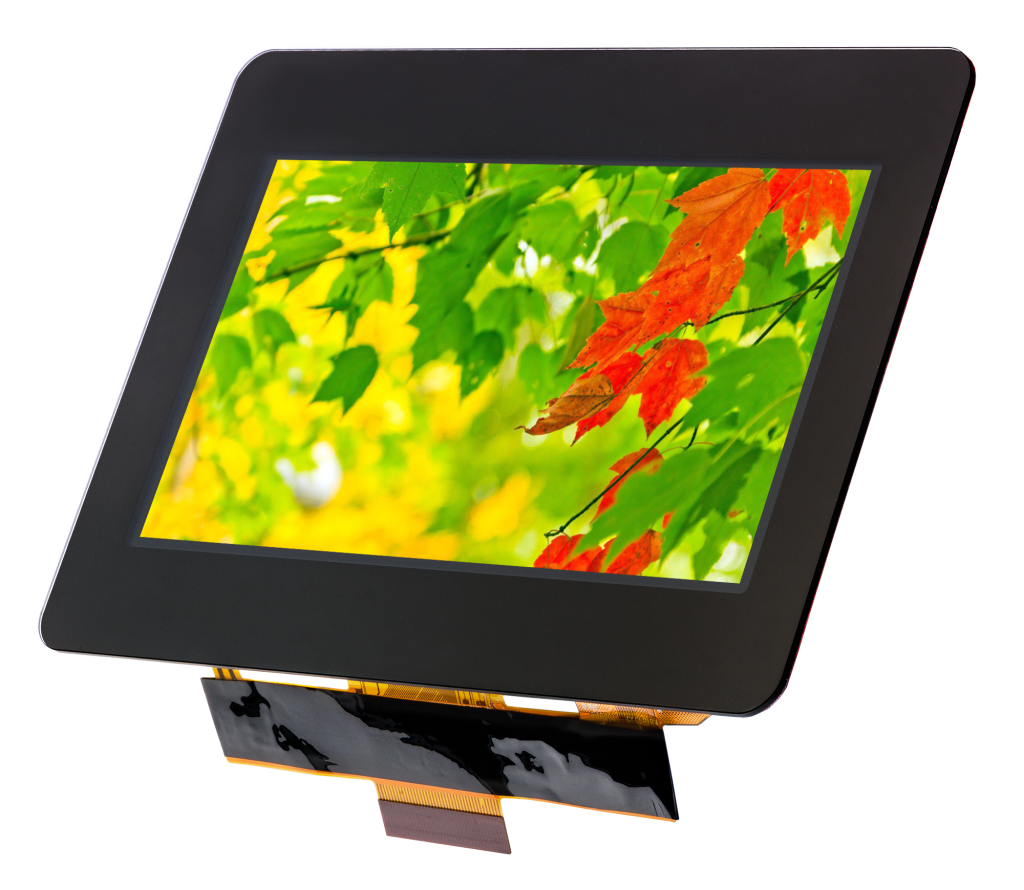

EA TFT043-42BITC

Przejdź do sekcji Opinie

4,3" kolorowy wyświetlacz TFT z technologią IPS,

Przejdź do pełnego opisu
z VAT bez VAT
Cena 439,37 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 480
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 57,7
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 98,9
  • KĄT WIDZENIA: 170°
  • SZEROKOŚĆ CAŁKOWITA [MM]: 114
  • GRUBOŚĆ CAŁKOWITA [MM]: 4,8
  • WYSOKOŚĆ CAŁKOWITA [MM]: 84
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 4,3
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 300
  • SZEROKOŚĆ PIKSELI [mm]: 0,198
  • WYSOKOŚĆ PIKSELI [mm]: 0,198
  • TERMINAL: FFC
  • LICZBA PIKSELI W KIERUNKU Y: 272
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: Kolor TFT
  • KOLOR WYŚWIETLACZA: RGB
  • INTERFEJS DANYCH: 24-bitowy RGB
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

kolorowy wyświetlacz graficzny wykonany w technologii TFT,

główne cechy:

  • z przekątną ekranu = 4,3 cala,
  • z rozdzielczością = 480 x 272 punkty obrazowe,
  • z 16-bitową głębią kolorów zapewniającą wyświetlanie 65.536 różnych barw,
  • Zawiera pojemnościowy panel dotykowy (PCAP) z interfejsem magistrali I²C.
  • Idealny do wprowadzania danych.

podstawowe parametry:

  • zasilanie +3,3V / 17mA,
  • wymiary zewnętrzne modułu = 84,0 x 114,0 x 4.8 [mm]

do zamówienia/zakupienia, opcjonalnie:

  • złącze ZIF do wyświetlacza - dolne złącze =[EA WF050-40S]
  • złącze ZIF do wyświetlacza - górne złącze =[EA WF050-40ST]
  • złącze ZIF do ekranu dotykowego =[EA WF050-10T]

Pliki do pobrania

File icon TFT043-42BITC.pdf 1.88 MB

TFT043-42BITC.pdf
