Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

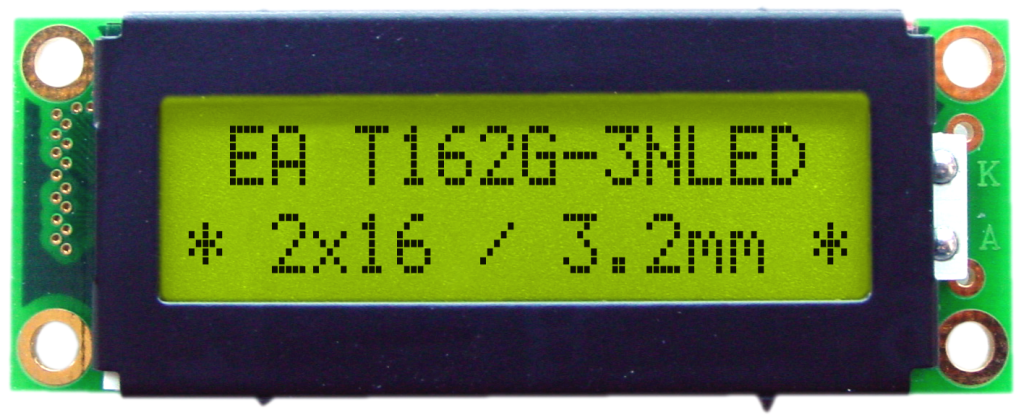

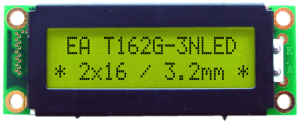

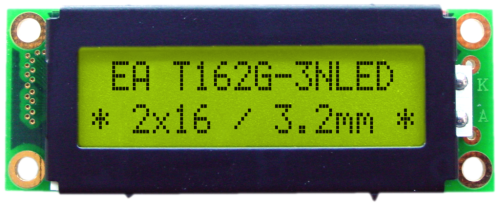

EA T162G-3NLED

Przejdź do sekcji Opinie

wyświetlacz 2*16 znaków, z matrycą 5*7 punktów, o wysokości = 3,15 mm:

Przejdź do pełnego opisu
z VAT bez VAT
Cena 90,01 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty alfanumeryczne

  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 1,47
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 10
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 36
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • GRUBOŚĆ CAŁKOWITA [MM]: 8,3
  • SZEROKOŚĆ CAŁKOWITA [MM]: 53
  • WYSOKOŚĆ CAŁKOWITA [MM]: 20
  • TERMINAL: ZIF
  • TEMPERATURA PRACY: 0 ... +50 °C
  • LICZBA LINII: 2
  • LICZBA ZNAKÓW W WIERSZU: 16
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: 4-bitowy , 8-bitowy
  • KONTROLER: HD44780/compatible
  • ROZMIAR ZNAKU [MM]: 3,15
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

wyświetlacz 2*16 znaków, z matrycą 5*7 punktów, o wysokości = 3,15 mm:

główne cechy:

  • 1,47" LCM wyświetlacz 2*16 znaków 3,15 mm
  • wymiary zewnętrzne modułu = 20,0 x 53,0 x 8,3 [mm]
  •    ciemne znaki na żółto-zielonym tle

podstawowe parametry:

  • podświetlenie LED
  • kontroler HD4780-kompatybilny wbudowany, "na pokładzie"
  • 4 lub 8 bitowa równoległa szyna sterująca + linie sterujące E, RS, R/W
  • zasilanie 5 V DC / typowo 1,8 mA
  • wysokokontrastowa technologia STN (w trybie żółto/zielonym)
  • podświetlenie LED, z zewnętrznym rezystorem ograniczającym prąd, typowe zużycie 30 mA ... 40 mA / 4,1 V DC
  • zakres temperatur pracy: 0°C ... 50°C
  • zakres temperatur przechowywania: -20°C ... 50°C
  • złącze standardu ZIF (zero force insert) na płytce dla łatwego montażu sterowania

dodatkowe informacje:

  • Alternatywny typ serwisowy dla aplikacji wykorzystujących wyświetlacze BT21603 firmy Batron, czy PC1602-K firmy Powertip o ulepszonym podświetleniu, z wysokojakościowym złączem o zerowej sile wciskania na płytce.

do zamówienia opcjonalnie:

  • kabel taśmowyi złącze ZERO FORCE do montażu na druku [EA KF-16G1]

Pliki do pobrania

File icon t162g-3.pdf 93.15 kB

t162g-3.pdf
