Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

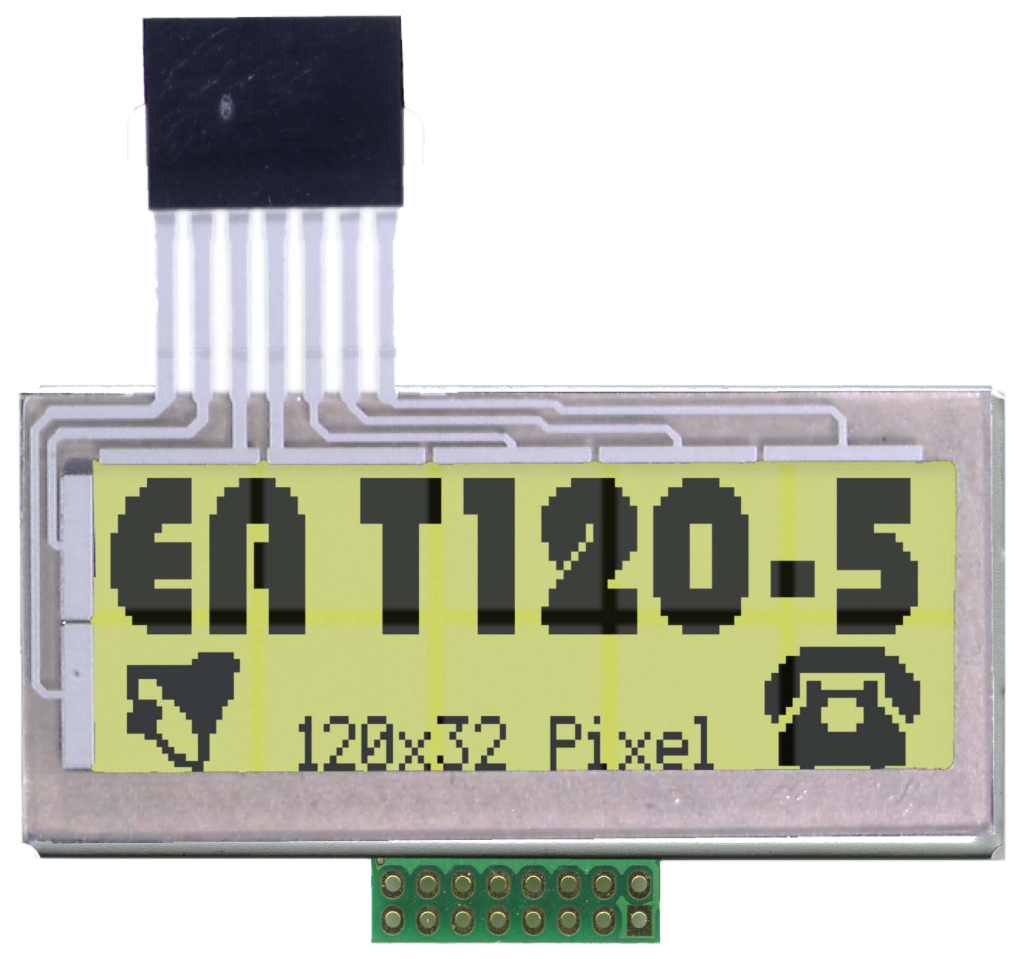

EA T120A-54LEDTP

Przejdź do sekcji Opinie

moduł graficzny z podświetleniem i ekranem dotykowym o organizacji 120*32 punkty,

Przejdź do pełnego opisu
z VAT bez VAT
Cena 353,50 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 120
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 23,2
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 62
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 39,2
  • GRUBOŚĆ CAŁKOWITA [MM]: 9,2
  • WYSOKOŚĆ CAŁKOWITA [MM]: 68,3
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2,61
  • TERMINAL: rząd pól lutowniczych
  • LICZBA PIKSELI W KIERUNKU Y: 32
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: 8-bitowy
  • KONTROLER: AX6120
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (Light Pipe)

Opis

moduł graficzny z podświetleniem i ekranem dotykowym o organizacji 120*32 punkty,

główne cechy:

  • 2,61" wyświetlacz graficzny 120*32 punktów
  • wymiary zewnętrzne modułu = 68,3 * 39,2 * 9,2 [mm]
  •    ciemne znaki na żółto-zielonym tle
  • wymiary pola obrazowego = 62,0 * 23,2 [mm],
  • do pracy w zakresie temperatur (-20 ... +70 °C),
  • panel dotykowy 5x2, antyodblaskowy

dodatkowe informacje:

  • kontroler pt6520 lub kompatybilny zintegrowany
  • 8-bitowy interfejs magistrali danych
  • zasilanie +5V / około -0,9V maks. 800µA
  • zasilanie ±3,3V maks. 800µA
  • zintegrowany kontroler resetu obsługuje idealne włączanie
  • tryb oszczędzania energii

dodatkowe informacje/opcje serii T120:

  • obwód sterujący z RS-232 (nie obsługuje TP)
  • podświetlenie LED
    ___ (żółto-zielony, typ.90mA)
    ___ (niebiesko-biały, typ.45mA)
  • przednia ramka ea EA 017-8UKE (60,8x24,2mm)

do zamówienia opcjonalnie:

  • kabel do podłączenia do 9-pinowego sub-d (żeńskiego) [EA KV24-9B]
  • przełącznik DIP, np. do ustawiania szybkości transmisji [EA OPT-DIP6]
  • kontroler graficzny high-level z rs-232c (nie do dotyku) [EA IC1520-2PGH]
  • przednia ramka (obszar widzenia 60,8 x 24,2 mm) [EA 017-8UKE]

Pliki do pobrania

File icon t120-5e.pdf 745.78 kB

t120-5e.pdf
