EA SER242-NLW
Wystaw opinię o produkcie

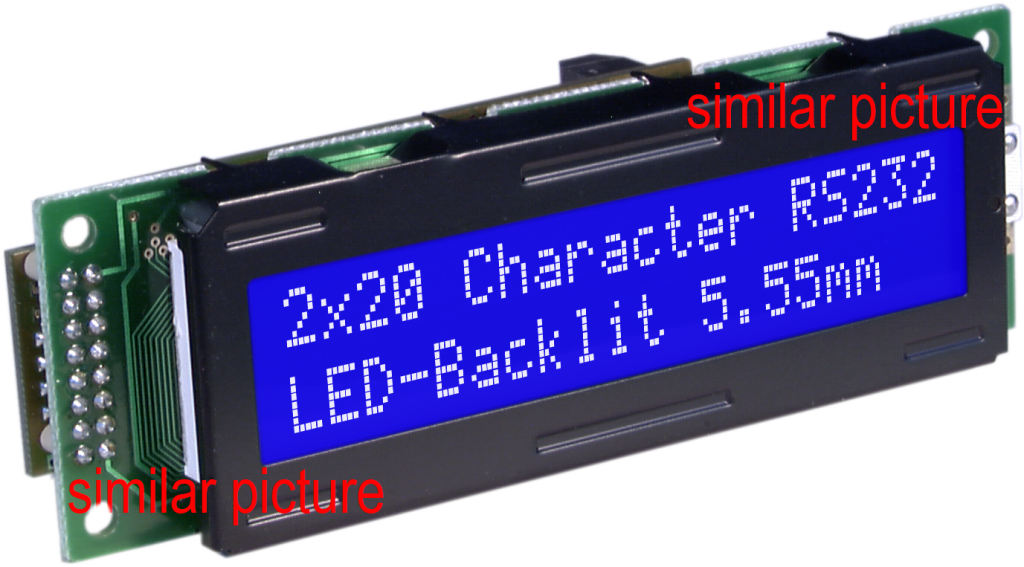

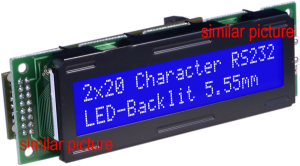

zestaw: wyświetlacz biało-niebieski 2*24 znaków o wysokości 5,55 mm - sterowany przez sprzęg V.24/RS-232C + ramka z szybką przeciwodblaskową
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: EA SER242-NLW
Cechy produktu
Atrybuty alfanumeryczne
- ROZMIAR EKRANU (PRZEKĄTNA) ["]: 3,73
- WYSOKOŚC POLA ODCZYTOWEGO [MM]: 15,8
- SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 93,5
- KĄT WIDZENIA: 6:00 / widok z dołu
- GRUBOŚĆ CAŁKOWITA [MM]: 29
- SZEROKOŚĆ CAŁKOWITA [MM]: 118
- WYSOKOŚĆ CAŁKOWITA [MM]: 36
- SZEROKOŚĆ PIKSELA [mm]: 0,6
- WYSOKOŚĆ PIKSELI [mm]: 0,65
- TERMINAL: Piny
- TEMPERATURA PRACY: -20 ... +70 °C
- LICZBA LINII: 2
- LICZBA ZAINSTALOWANYCH CZCIONEK: 1
- LICZBA ZNAKÓW W WIERSZU: 24
- TECHNOLOGIA WYŚWIETLANIA: LCD
- KOLOR WYŚWIETLACZA: niebieski
- INTERFEJS DANYCH: RS-232
- KONTROLER: EA
- ROZMIAR ZNAKU [MM]: 5,55
- KOLOR PODŚWIETLENIA: biały
- PODŚWIETLENIE: LED (skrzynka świetlna)
Opis
Zestaw: wyświetlacz biało-niebieski 2*24 znaków o wysokości 5,55 mm - sterowany przez sprzęg V.24/RS-232C + ramka z szybką przeciwodblaskową,
główne cechy:
- 3,73" LCM wyświetlacz 2*24 znaków 5,55 mm
- wymiary zewnętrzne modułu = 39,0 x 118,0 x 26,0 [mm]
-
białe znaki na niebieskim tle
- przeznaczony do pracy w rozszerzonym zakresie temperatur (-20°C ... +70°C),
- (maksymalny kontrast dla białych znaków wyświetlanych na niebieskim tle),
podstawowe parametry:
- zasilanie = 5V,
- podświetlenie LED, przełączane za pomocą oprogramowania
- o poborze prądu = (typowo) 150mA / 5 V,
- ustawialny adres modułu, co umożliwia pracę modułu na jednej linii z 63 innymi modułami wyświetlaczy,
dodatkowe informacje o serii SER:
- Wyświetlacz ciekłokrystaliczny STN
- W tym ramka przednia ze szkłem antyodblaskowym (niedostępna dla wszystkich wyświetlaczy; zapoznaj się z tabelą na stronie 20
- automatyczne zarządzanie linią
- pozycjonowanie cr/lf/scroll/kursora
- ustawianie szybkości transmisji za pomocą zworki: 300, 1200, 2400 lub 9600 bodów
- potencjometr do regulacji kontrastu na płycie
możliwe dodatkowe parametry:
- piano przełącznik dla ustanawiania adresu wyświetlacza na magistrali RS232,
- w miejsce standardowego ustawiania przez wlutowywanie zworek [OPT-DIP6]
- sprzęg RS422, zamiast standardowego RS232C [OPT-RS422]
- zasilanie w zakresie 9V...35V, w miejsce standardowego zasilania napięciem 5V [OPT-9/35V]
do zamówienia opcjonalnie:
- kabel RS232, z 9-stykowym wtykiem żeńskim typu D [KV24-9B]
- kabel RS232, z wtykiem typu D i podłączeniem klawiatury matrycowej 5*5 pól [OPT-TAST5x5A]
Pliki do pobrania
die_sere.pdf
2.07 MB
die_sere.pdf
Flyer Die Seriellen 2006 englisch.pdf
248.95 kB
Flyer Die Seriellen 2006 englisch.pdf
