Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA SER204-NLW

Przejdź do sekcji Opinie

wyświetlacz 4*20 znaków o wysokości 4,75 mm - sterowany przez sprzęg V.24/RS-232C

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 057,87 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty alfanumeryczne

  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 3,15
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 25,2
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 76
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • GRUBOŚĆ CAŁKOWITA [MM]: 29
  • SZEROKOŚĆ CAŁKOWITA [MM]: 98
  • WYSOKOŚĆ CAŁKOWITA [MM]: 60
  • SZEROKOŚĆ PIKSELA [mm]: 0,55
  • WYSOKOŚĆ PIKSELI [mm]: 0,55
  • TERMINAL: Piny
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA LINII: 4
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 1
  • LICZBA ZNAKÓW W WIERSZU: 20
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: RS-232
  • KONTROLER: EA
  • ROZMIAR ZNAKU [MM]: 4,75
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

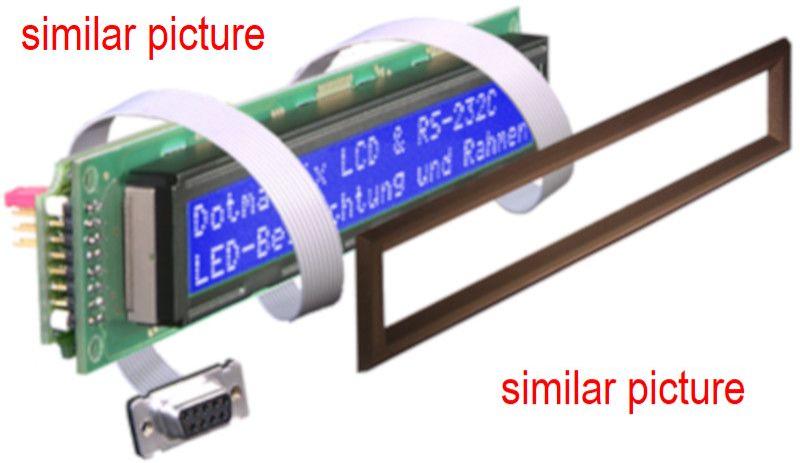

Zestaw: Wyświetlacz 4*20 znaków o wysokości 4,75 mm - sterowany przez sprzęg V.24/RS-232C, Wyświetlacz jest wyposażony w przednią ramkę.

główne cechy:

  • 3,15" LCM wyświetlacz 4*20 znaków 4,75 mm
  • wymiary zewnętrzne modułu = 54,0 x 190,0 x 29,0 [mm]
  •    białe znaki na niebieskim tle
  • przeznaczony do pracy w rozszerzonym zakresie temperatur (-20°C ... +70°C),
  • (maksymalny kontrast dla białych znaków wyświetlanych na niebieskim tle),

podstawowe parametry:

  • zasilanie = 5V,
  • podświetlenie LED, przełączane za pomocą oprogramowania
  • o poborze prądu = (typowo) 810mA / 5 V,
  • ustawialny adres modułu, co umożliwia pracę modułu na jednej linii z 63 innymi modułami wyświetlaczy,

dodatkowe informacje o serii SER:

  • Wyświetlacz ciekłokrystaliczny STN
  • W tym ramka przednia ze szkłem antyodblaskowym (niedostępna dla wszystkich wyświetlaczy; zapoznaj się z tabelą na stronie 20
  • automatyczne zarządzanie linią
  • pozycjonowanie cr/lf/scroll/kursora
  • ustawianie szybkości transmisji za pomocą zworki: 300, 1200, 2400 lub 9600 bodów
  • potencjometr do regulacji kontrastu na płycie

możliwe dodatkowe parametry:

  • piano przełącznik dla ustanawiania adresu wyświetlacza na magistrali RS232,
  • w miejsce standardowego ustawiania przez wlutowywanie zworek [OPT-DIP6]
  • sprzęg RS422, zamiast standardowego RS232C [OPT-RS422]
  • zasilanie w zakresie 9V...35V, w miejsce standardowego zasilania napięciem 5V [OPT-9/35V]

do zamówienia opcjonalnie:

  • kabel RS232, z 9-stykowym wtykiem żeńskim typu D [KV24-9B]
  • kabel RS232, z wtykiem typu D i podłączeniem klawiatury matrycowej 5*5 pól [OPT-TAST5x5A]

Pliki do pobrania

File icon die_sere.pdf 2.07 MB

die_sere.pdf

File icon Flyer Die Seriellen 2006 englisch.pdf 248.95 kB

Flyer Die Seriellen 2006 englisch.pdf
