EA SER162-92HNLD
Wystaw opinię o produkcie

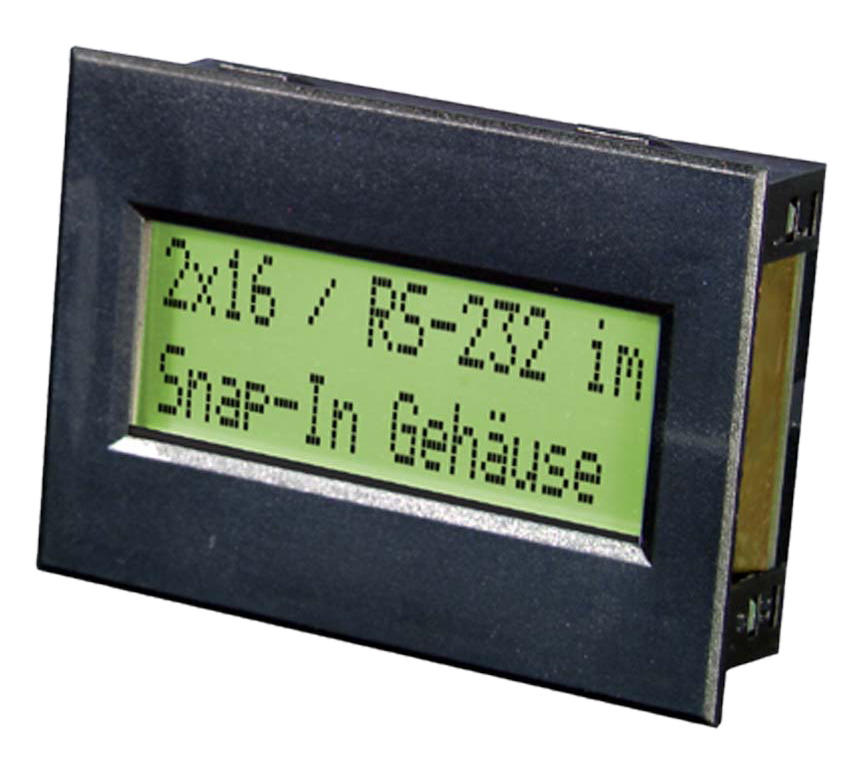

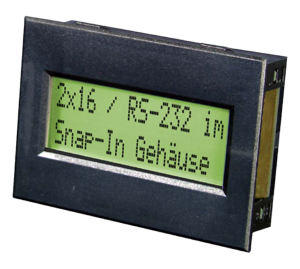

zestaw: wyświetlacz 2*16 znaków o wysokości 6,68mm - sterowany przez sprzęg V.24/RS-232C + obudowa samozatrzaskującej się w otworze (snap in) z szybką przeciwodblaskową
Ceny podane bez kosztów dostawy.
Ceny podane bez kosztów dostawy.
Wybierz wariant produktu:
Poszczególne warianty mogą różnić się ceną
Kod produktu: EA SER162-92HNLD
Cechy produktu
Atrybuty alfanumeryczne
- ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2,39
- WYSOKOŚC POLA ODCZYTOWEGO [MM]: 22
- SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 56,5
- KĄT WIDZENIA: 6:00 / widok z dołu
- GRUBOŚĆ CAŁKOWITA [MM]: 26
- SZEROKOŚĆ CAŁKOWITA [MM]: 77
- WYSOKOŚĆ CAŁKOWITA [MM]: 54
- SZEROKOŚĆ PIKSELA [mm]: 0,56
- WYSOKOŚĆ PIKSELI [mm]: 0,8
- TERMINAL: Piny
- TEMPERATURA PRACY: -20 ... +70 °C
- LICZBA LINII: 2
- LICZBA ZAINSTALOWANYCH CZCIONEK: 1
- LICZBA ZNAKÓW W WIERSZU: 16
- TECHNOLOGIA WYŚWIETLANIA: LCD
- KOLOR WYŚWIETLACZA: szary
- INTERFEJS DANYCH: RS-232
- KONTROLER: EA
- ROZMIAR ZNAKU [MM]: 6,68
- KOLOR PODŚWIETLENIA: żółty/zielony
- PODŚWIETLENIE: LED (skrzynka świetlna)
Opis
Zestaw: wyświetlacz 2*16 znaków o wysokości 6,68mm - sterowany przez sprzęg V.24/RS-232C + obudowa samozatrzaskującej się w otworze (snap in) z szybką przeciwodblaskową,
główne cechy:
- 2,39" LCM wyświetlacz 2*16 znaków 6,68 mm
- wymiary zewnętrzne modułu = 54,0 x 77,0 x 26,0 [mm]
-
ciemne znaki na żółto-zielonym tle
- Rozszerzony zakres temperatur pracy: -20..+70°C.
podstawowe parametry:
- zasilanie = 5V,
- podświetlenie LED, przełączane za pomocą oprogramowania
- o poborze prądu = (typowo) 120mA / 5 V,
- ustawialny adres modułu, co umożliwia pracę modułu na jednej linii z 63 innymi modułami wyświetlaczy,

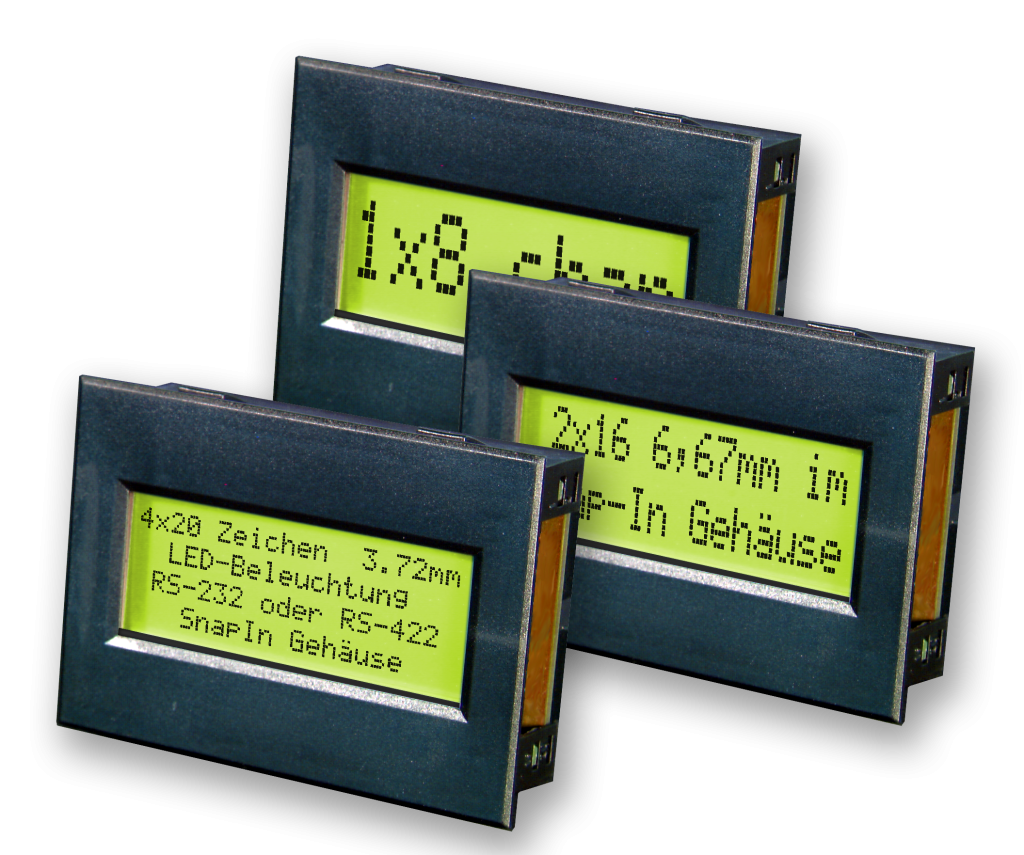

dodatkowe informacje o serii SER:
- Wyświetlacz ciekłokrystaliczny STN
- W tym ramka przednia ze szkłem antyodblaskowym (niedostępna dla wszystkich wyświetlaczy; zapoznaj się z tabelą na stronie 20
- automatyczne zarządzanie linią
- pozycjonowanie cr/lf/scroll/kursora
- ustawianie szybkości transmisji za pomocą zworki: 300, 1200, 2400 lub 9600 bodów
- potencjometr do regulacji kontrastu na płycie
możliwe dodatkowe parametry:
- piano przełącznik dla ustanawiania adresu wyświetlacza na magistrali RS232,
- w miejsce standardowego ustawiania przez wlutowywanie zworek [OPT-DIP6]
- sprzęg RS422, zamiast standardowego RS232C [OPT-RS422]
- zasilanie w zakresie 9V...35V, w miejsce standardowego zasilania napięciem 5V [OPT-9/35V]
do zamówienia opcjonalnie:
- kabel RS232, z 9-stykowym wtykiem żeńskim typu D [KV24-9B]
- kabel RS232, z wtykiem typu D i podłączeniem klawiatury matrycowej 5*5 pól [OPT-TAST5x5A]
