Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

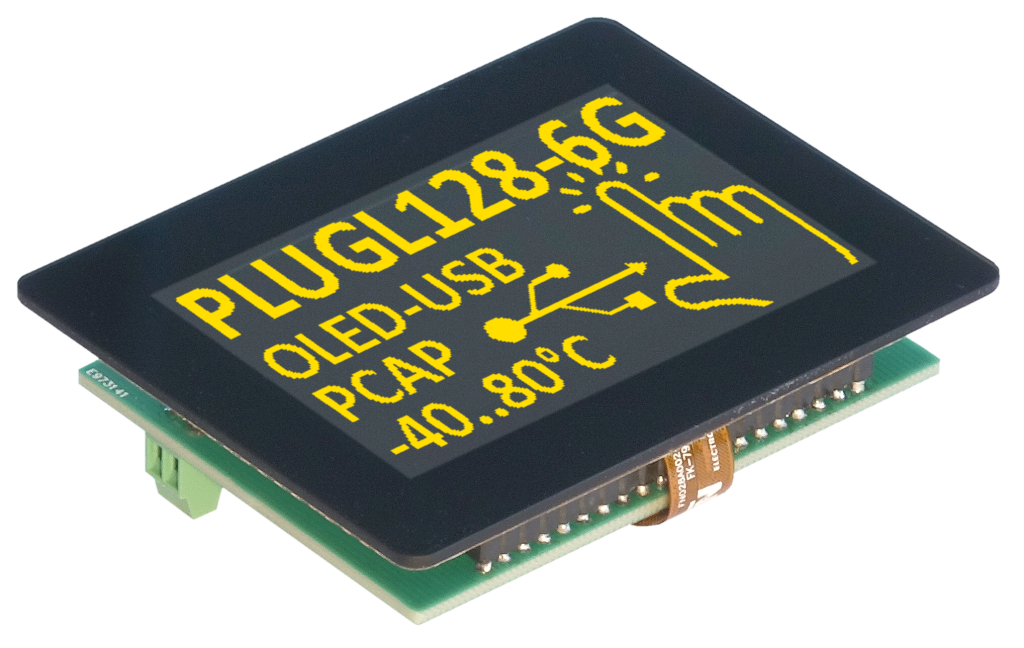

EA PLUGL128-6GTC

Przejdź do sekcji Opinie

2,9" Wyświetlacz graficzny OLED 128x64

Przejdź do pełnego opisu
z VAT bez VAT
Cena 727,64 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • WEJŚCIE MACIERZY: tak
  • WBUDOWANA PAMIĘĆ FLASH [kB]: 128
  • WYŁĄCZENIE ZASILANIA [uA]: 15
  • TYP PANELU DOTYKOWEGO: analogowy pojemnościowy
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 8
  • LICZBA PIXEL W KIERUNKU X: 128
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 34.3
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 62.2
  • KĄT WIDZENIA: nieograniczony
  • SZEROKOŚĆ CAŁKOWITA [MM]: 82
  • GRUBOŚĆ CAŁKOWITA [MM]: 15
  • WYSOKOŚĆ CAŁKOWITA [MM]: 67
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2.9
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 176
  • SZEROKOŚĆ PIKSELI [mm]: 0,45
  • WYSOKOŚĆ PIKSELI [mm]: 0,5
  • TERMINAL: gniazdo
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: -40 ... +80 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 8
  • TECHNOLOGIA WYŚWIETLANIA: OLED
  • KOLOR WYŚWIETLACZA: żółty
  • INTERFEJS DANYCH: RS-232 , I2C , SPI , USB
  • KONTROLER: EA

Opis

wyświetlacz graficzny USB,

główne cechy:

  • 2.9" OLED [*5.1] wyświetlacz graficzny z pojemnościowym ekranem dotykowym
  • wymiary zewnętrzne modułu 82 x 67 x 15 [mm]

podstawowe parametry:

  • sterownik EA na pokładzie, co umożliwia sterowanie przez:
    __ 4-liniowy interfejs SPI
    __ interfejs I2C
    __ interfejs RS232
    __ interfejs USB
  • cyfrowe i analogowe wejścia / wyjścia
  • szeroki zakres temperatur od -40 do + 80°C
  • szeroki kąt widzenia około 170°

do zamówienia/zakupienia, opcjonalnie:

  • 25cm kabel IDC z jednym złączem [EA KB-126]

 *5.1

OLED [organic light emitting diode]
to dioda elektroluminescencyjna (LED) wytwarzana ze związków organicznych

struktura OLED składa się z:
  • warstwy emisyjnej,
  • warstwy przewodzącej,
  • podłoża oraz anody i katody.
Zasada budowy wyświetlaczy organicznych jest bardzo prosta.
Pomiędzy 2 warstwy metalizowane jest wsunięta cieniuteńka warstwa polimeru.
Przykładając napięcie na kontakty powodujemy przepływ prądu dziurowego elektronów, co pobudza polimer do emisji światła.

Zalety:
  • fascynujący kontrast = od 2000:1 > nawet w temperaturze -40°C i blisko 180° kąt widoczności,
  • większa skala barw i jasność niż w wyświetlaczach LCD/TFT,
  • nie wymaga podświetlenia, dzięki temu kontrast może wynosić nawet 1 000 000:1, a czerń jest idealnie czarna,
  • niski pobór energii = 15 ... 50 [mA],
  • extremalnie krótki czas reakcji > nawet tylko około 10 us,
  • brak konieczności regulowania kontrastu,
  • szeroki zakres temperatur pracy = -40 ... +80 [°C]



Pliki do pobrania

File icon plug-seriee.pdf 10.74 MB

plug-seriee.pdf
