EA OLEDS102-6LGA

Przejdź do sekcji Opinie

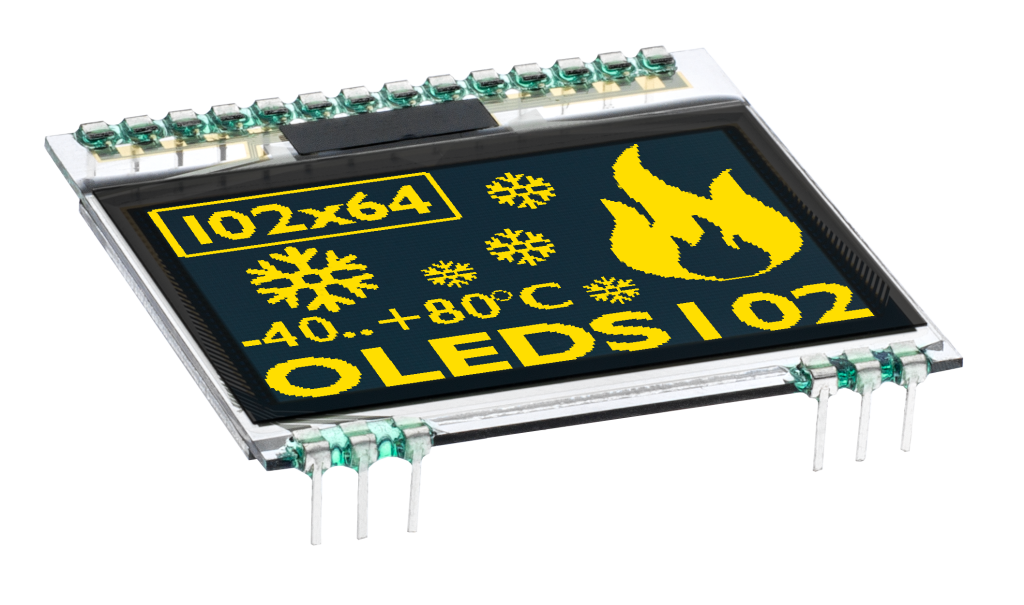

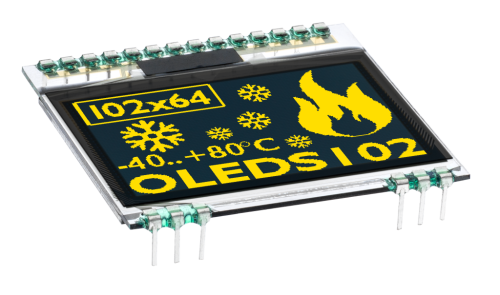

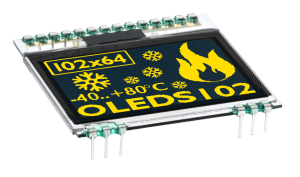

Wyświetlacz graficzny OLED 102x64

Przejdź do pełnego opisu
z VAT bez VAT
Cena 115,93 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 102
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 25
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 36
  • KĄT WIDZENIA: nieograniczony
  • SZEROKOŚĆ CAŁKOWITA [MM]: 39
  • GRUBOŚĆ CAŁKOWITA [MM]: 2,4
  • WYSOKOŚĆ CAŁKOWITA [MM]: 39
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 1,7
  • SZEROKOŚĆ PIKSELI [mm]: 0,305
  • WYSOKOŚĆ PIKSELI [mm]: 0,325
  • TERMINAL: Szpilki
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: -40 ... +80 °C
  • TECHNOLOGIA WYŚWIETLANIA: OLED
  • KOLOR WYŚWIETLACZA: żółty
  • INTERFEJS DANYCH: I2C , SPI
  • KONTROLER: SSD1306B

Opis

wyświetlacz graficzny a'la DIL scalak [*2]

główne cechy:

  • 1.7" OLED [*5.1] wyświetlacz graficzny bez szybki ochronnej,
  • w organizacji 104*64 punkty, który przy emulacji pracy znakowej może wyświetlać znaki alfanumeryczne:
    __ mniejsze, co daje 8 linii po 17 znaków, lub
    __ większe, co daje 4 linie po 12 znaków
  •     żółte znaki na czarnym tle

podstawowe parametry:

  • sterownik SSD1306B na pokładzie, co umożliwia sterowanie przez:
    __ 4-liniowy interfejs SPI
    __ interfejs I2C
  • do pracy w rozszerzonym zakresie temperatur (-40°C ... +80°C)
  • bardzo krótki czas reakcji (10us), nawet w temperaturze -40°C
  • wymiary zewnętrzne modułu = 39 x 39 x 2.4 [mm]

do zamówienia/zakupienia, opcjonalnie:

  • jednorzędowe złącza żeńskie (gniazda) o wysokości 4,8 mm dla łatwego montażu modułu =[EA FL-14P]
  • ekran dotykowy (touch panel) =[EA TOUCH102-1]
  • ekran dotykowy pojemnościowy (touch panel) =[EA TOUCH102-17C1]
  • złącze ZIF do ekranu dotykowego =[EA WF100-04S]
  • złącze ZIF do ekranu dotykowego =[EA WF100-06S]
    (tylko dla wyświetlaczy EA OLEDS102-6GGA)
  • moduł testowy ze złączem USB do komputera PC =[EA 9781-1USB]

 *2

moduł należy do rodziny modułów DOGM [DIL On Glas Module], co oznacza, że jego wyprowadzenia są zorganizowane jak wyprowadzenia układu scalonego, a to znaczy że można do jego połączenia z płytką drukowaną użyć standardowego złącza o rastrze 2,54 mm, przez co moduł jest przygotowany do montażu zarówno przez wlutowanie w płytkę obwodu drukowanego, ale i alternatywnie - poprzez wciśnięcie do gniazda na płytce obwodu sterownika, pod wyświetlacz można podłożyć/podstawić podświetlenie o wybranym kolorze świecenia, w najlepszym wypadku wybrane z 7 możliwych/dostępnych wykonań, przynależność do rodziny DOGx oznacza pełną zamienność mechaniczną, wewnątrz-rodzinną z pozostałymi wyświetlaczami z rodziny, które to wyświetlaczy mogą się różnić między sobą:
  • napięciem zasilania [3,3/5 V DC],
  • technologią wykonania [STN/FSTN],
  • dostępną czytelnością [bez/z podświetleniem],
  • sposobem wyświetlania informacji [negatyw/pozytyw],
  • dla rodziny DOGM - organizacją ekranu [graficzne/znakowe]
  • dla rodziny DOGM - wielkością znaków [12/5,6/3,7 mm]

według tych reguł [wymienności modeli / wymienności podświetleń] zaprojektowane zostały następujące grupy/rodziny modułów:

  wymiary rodzaj / organizacja
rodzina [mm] ["] [pixeli / X*Y znaków [o wysokości ... mm] opisowo kolory podświetleń
DOGS104 36 * 28 1,4 4*10[2,6] / 2*10[5,2] najmniejsze moduły A/GR/ERW
DOGS102 39 * 41 1,7 102 x 64 [punktów] najmniejsze moduły graficzne W/A/GR
DOGS164 33 * 40 1,6 4*16[3,2] /2*16[6,4] mniejsze moduły A/ERW
DOGM [1/2] 55 * 27 2,1 1*8[12] + 2*16[5,6] + 3*16 [3,7] najdłużej dostępne W/G/B/R/A/RGB
DOGM [2/2] 55 * 27 2,1 132 x 32 [punktów] najdłużej dostępne W/G/B/R/A/RGB
DOGM128 55 * 46 2,3 128 x 64 [punktów] pierwsze średnie W/G/E/B/R/A/RGB
DOGM204 66 * 40 3,6 4 * 20 [4,8] najwiścej tekstu W/A/GR
DOGL128 68 * 51 2,8 128 x 64 [punktów] większe moduły W/G/E/B/R/A/RGB
DOGXL160 78 * 61 3,3 160 x 104 [punktów] największe moduły W/G/E/B/R/A/RGB
DOGM240 94 * 40 3,6 240 x 64 [punktów] największe wąskie W/A/GR
DOGXL240 94 * 67 3,9 240 x 128 [punktów] naj-największe W/A/GR

kolory podświetleń :
A[mber]=bursztynowe/pomarańczowe, __ B[lue]=niebieskie, __ [gr]E[en]=zielone, __ R[ed]=czerwone, __ W[hite]=białe
G[reen-yellow]=żółto-zielone, __ G[reen]-R[ed]=zielono-czerwone, __ R[ed]-G[reen]-B[lue]=zmienne/trójskładnikowe, __ E[green]-R[ed]-W[hite]=zmienne/trójskładnikowe

 *5.1

OLED [organic light emitting diode]
to dioda elektroluminescencyjna (LED) wytwarzana ze związków organicznych

struktura OLED składa się z:
  • warstwy emisyjnej,
  • warstwy przewodzącej,
  • podłoża oraz anody i katody.
Zasada budowy wyświetlaczy organicznych jest bardzo prosta.
Pomiędzy 2 warstwy metalizowane jest wsunięta cieniuteńka warstwa polimeru.
Przykładając napięcie na kontakty powodujemy przepływ prądu dziurowego elektronów, co pobudza polimer do emisji światła.

Zalety:
  • fascynujący kontrast = od 2000:1 > nawet w temperaturze -40°C i blisko 180° kąt widoczności,
  • większa skala barw i jasność niż w wyświetlaczach LCD/TFT,
  • nie wymaga podświetlenia, dzięki temu kontrast może wynosić nawet 1 000 000:1, a czerń jest idealnie czarna,
  • niski pobór energii = 15 ... 50 [mA],
  • extremalnie krótki czas reakcji > nawet tylko około 10 us,
  • brak konieczności regulowania kontrastu,
  • szeroki zakres temperatur pracy = -40 ... +80 [°C]



Pliki do pobrania

File icon Flyer OLED mit Pins 2018 englisch.pdf 371.37 kB

Flyer OLED mit Pins 2018 englisch.pdf

File icon Flyer OLED mit Pins 2018 deutsch.pdf 379.04 kB

Flyer OLED mit Pins 2018 deutsch.pdf

File icon oleds102-6e.pdf 1.28 MB

oleds102-6e.pdf

File icon oleds102-6.pdf 1.24 MB

oleds102-6.pdf

File icon SSD1306B_1.1.pdf 1.32 MB

SSD1306B_1.1.pdf
