Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

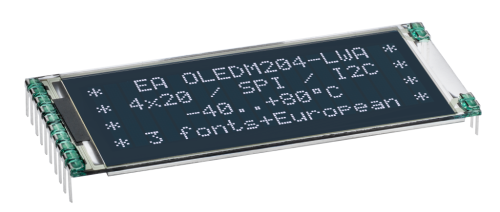

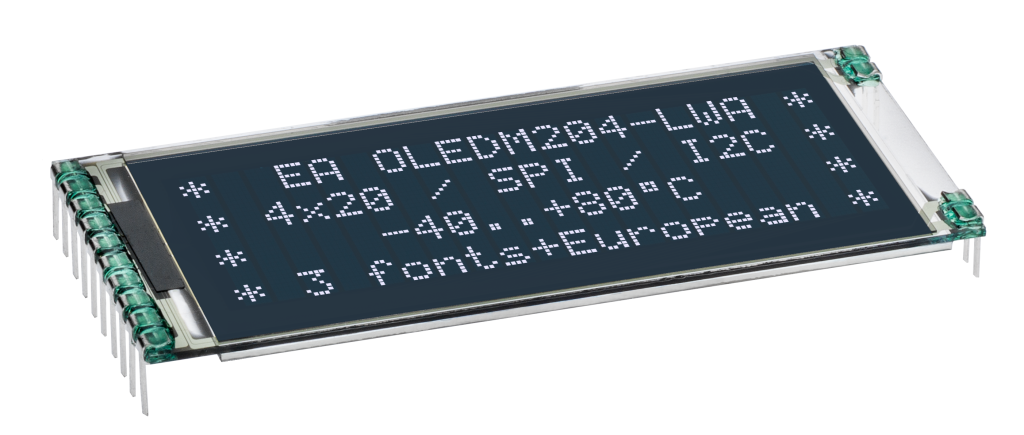

EA OLEDM204-LWA

Przejdź do sekcji Opinie

Wyświetlacz alfanumeryczny OLED 2/3/4x20

Przejdź do pełnego opisu
z VAT bez VAT
Cena 124,65 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty alfanumeryczne

  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 20
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 50
  • KĄT WIDZENIA: nieograniczony
  • GRUBOŚĆ CAŁKOWITA [MM]: 2,4
  • SZEROKOŚĆ CAŁKOWITA [MM]: 61
  • WYSOKOŚĆ CAŁKOWITA [MM]: 26
  • SZEROKOŚĆ PIKSELA [mm]: 0,506
  • WYSOKOŚĆ PIKSELI [mm]: 0,37
  • TERMINAL: Szpilki
  • TEMPERATURA PRACY: -40 ... +80 °C
  • LICZBA LINII: 4
  • LICZBA ZNAKÓW W WIERSZU: 20
  • TECHNOLOGIA WYŚWIETLANIA: OLED
  • KOLOR WYŚWIETLACZA: biały
  • INTERFEJS DANYCH: I2C , SPI
  • KONTROLER: SSD1311

Opis

wyświetlacz alfanumeryczny a'la DIL scalak [*2]

główne cechy:

  • 2.0" OLED [*5.1] wyświetlacz alfanumeryczny bez szybki ochronnej,
  • w organizacji 4x20/3x20/2x20 znaków,
  •     białe znaki na czarnym tle

podstawowe parametry:

  • sterownik SSD1311 na pokładzie, co umożliwia sterowanie przez:
    __ 4-liniowy interfejs SPI
    __ interfejs I2C
  • do pracy w rozszerzonym zakresie temperatur (-40°C ... +80°C)
  • bardzo krótki czas reakcji (10us), nawet w temperaturze -40°C
  • wymiary zewnętrzne modułu = 61 x 26 x 2,4 [mm]

do zamówienia/zakupienia, opcjonalnie:

  • jednorzędowe złącza żeńskie (gniazda) o wysokości 4,8 mm dla łatwego montażu modułu =[EA FL-10P]
  • moduł testowy ze złączem USB do komputera PC =[EA 9781-1USB]

 *2

moduł należy do rodziny modułów DOGM [DIL On Glas Module], co oznacza, że jego wyprowadzenia są zorganizowane jak wyprowadzenia układu scalonego, a to znaczy że można do jego połączenia z płytką drukowaną użyć standardowego złącza o rastrze 2,54 mm, przez co moduł jest przygotowany do montażu zarówno przez wlutowanie w płytkę obwodu drukowanego, ale i alternatywnie - poprzez wciśnięcie do gniazda na płytce obwodu sterownika, pod wyświetlacz można podłożyć/podstawić podświetlenie o wybranym kolorze świecenia, w najlepszym wypadku wybrane z 7 możliwych/dostępnych wykonań, przynależność do rodziny DOGx oznacza pełną zamienność mechaniczną, wewnątrz-rodzinną z pozostałymi wyświetlaczami z rodziny, które to wyświetlaczy mogą się różnić między sobą:
  • napięciem zasilania [3,3/5 V DC],
  • technologią wykonania [STN/FSTN],
  • dostępną czytelnością [bez/z podświetleniem],
  • sposobem wyświetlania informacji [negatyw/pozytyw],
  • dla rodziny DOGM - organizacją ekranu [graficzne/znakowe]
  • dla rodziny DOGM - wielkością znaków [12/5,6/3,7 mm]

według tych reguł [wymienności modeli / wymienności podświetleń] zaprojektowane zostały następujące grupy/rodziny modułów:

  wymiary rodzaj / organizacja
rodzina [mm] ["] [pixeli / X*Y znaków [o wysokości ... mm] opisowo kolory podświetleń
DOGS104 36 * 28 1,4 4*10[2,6] / 2*10[5,2] najmniejsze moduły A/GR/ERW
DOGS102 39 * 41 1,7 102 x 64 [punktów] najmniejsze moduły graficzne W/A/GR
DOGS164 33 * 40 1,6 4*16[3,2] /2*16[6,4] mniejsze moduły A/ERW
DOGM [1/2] 55 * 27 2,1 1*8[12] + 2*16[5,6] + 3*16 [3,7] najdłużej dostępne W/G/B/R/A/RGB
DOGM [2/2] 55 * 27 2,1 132 x 32 [punktów] najdłużej dostępne W/G/B/R/A/RGB
DOGM128 55 * 46 2,3 128 x 64 [punktów] pierwsze średnie W/G/E/B/R/A/RGB
DOGM204 66 * 40 3,6 4 * 20 [4,8] najwiścej tekstu W/A/GR
DOGL128 68 * 51 2,8 128 x 64 [punktów] większe moduły W/G/E/B/R/A/RGB
DOGXL160 78 * 61 3,3 160 x 104 [punktów] największe moduły W/G/E/B/R/A/RGB
DOGM240 94 * 40 3,6 240 x 64 [punktów] największe wąskie W/A/GR
DOGXL240 94 * 67 3,9 240 x 128 [punktów] naj-największe W/A/GR

kolory podświetleń :
A[mber]=bursztynowe/pomarańczowe, __ B[lue]=niebieskie, __ [gr]E[en]=zielone, __ R[ed]=czerwone, __ W[hite]=białe
G[reen-yellow]=żółto-zielone, __ G[reen]-R[ed]=zielono-czerwone, __ R[ed]-G[reen]-B[lue]=zmienne/trójskładnikowe, __ E[green]-R[ed]-W[hite]=zmienne/trójskładnikowe

 *5.1

OLED [organic light emitting diode]
to dioda elektroluminescencyjna (LED) wytwarzana ze związków organicznych

struktura OLED składa się z:
  • warstwy emisyjnej,
  • warstwy przewodzącej,
  • podłoża oraz anody i katody.
Zasada budowy wyświetlaczy organicznych jest bardzo prosta.
Pomiędzy 2 warstwy metalizowane jest wsunięta cieniuteńka warstwa polimeru.
Przykładając napięcie na kontakty powodujemy przepływ prądu dziurowego elektronów, co pobudza polimer do emisji światła.

Zalety:
  • fascynujący kontrast = od 2000:1 > nawet w temperaturze -40°C i blisko 180° kąt widoczności,
  • większa skala barw i jasność niż w wyświetlaczach LCD/TFT,
  • nie wymaga podświetlenia, dzięki temu kontrast może wynosić nawet 1 000 000:1, a czerń jest idealnie czarna,
  • niski pobór energii = 15 ... 50 [mA],
  • extremalnie krótki czas reakcji > nawet tylko około 10 us,
  • brak konieczności regulowania kontrastu,
  • szeroki zakres temperatur pracy = -40 ... +80 [°C]
