Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA KIT320-8LWTP

Przejdź do sekcji Opinie

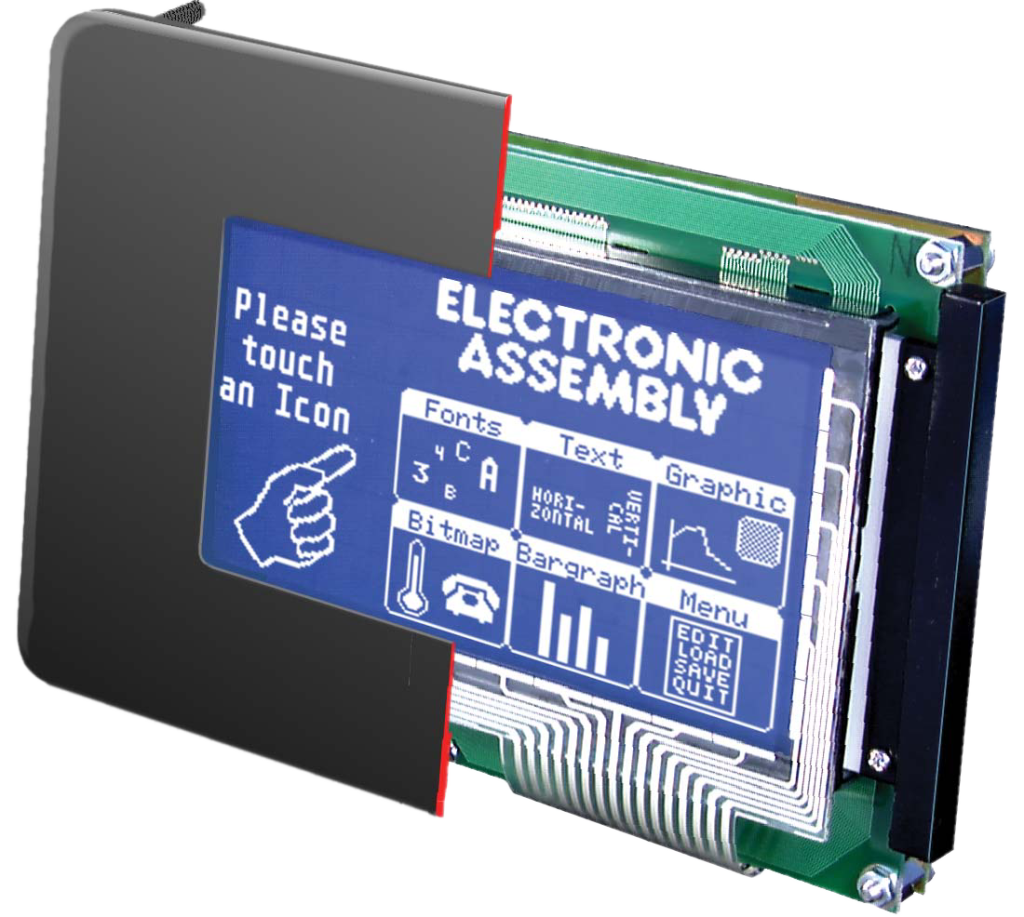

wyświetlacz graficzny  320x240 w obudowie samozatrzaskowej, z podświetleniem LED, RS-232 z panelem dotykowym

Przejdź do pełnego opisu
z VAT bez VAT
Cena 3 357,51 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 320
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 92,1
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 120
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 148
  • GRUBOŚĆ CAŁKOWITA [MM]: 38
  • WYSOKOŚĆ CAŁKOWITA [MM]: 120,4
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 5,96
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 240
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 16
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: RS-232
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

wyświetlacz graficzny ze zróżnicowanymi funkcjami graficznymi i czcionkami, w organizacji 320x240 punktów w oprawie mocowanej na wcisk, samozatrzaskowej, z podświetleniem LED, którym można sterować programowo, RS-232 z panelem dotykowym

główne cechy:

  • 5,96" wyświetlacz graficzny 320*240 punktów
  • z matrycowym panelem dotykowym o organizacji 10 * 8 pól / przycisków, odpornym na zadrapania i antyodblaskowym,
  • wymiary zewnętrzne modułu = 120,4 * 148,0 * 38,0 [mm]
  •    białe znaki na niebieskim tle
  • wymiary pola obrazowego = 120,0 * 92,1 [mm],
  • do pracy w standardowym zakresie temperatur (-20 ... +70 °C)

dodatkowe informacje:

  • z białym podświetleniem LED, którym można sterować programowo,
  • sterowany przez sprzęg RS-232 (opcjonalnie RS-422), o ustawianej szybkość transmisji = 2400 ... 115200 bodów,
  • z prostymi rozkazami kreślenia prostych, mazania obszarów, kreślenia wykresów słupkowych, inwersji negatyw/pozytyw w zadanym obszarze,
  • z możliwością jednoczesnego wyświetlania grafiki i tekstu, pozycjonowanych z dokładnością do jednego punktu,
  • z możliwością użycia wbudowanego mechanizmu rozwijalnego, graficznego menu,
  • z możliwością użycia 6 wbudowanych czcionek, także o obróconych o 90°, co umożliwia portretową/pionową zabudowę wyświetlacza,
  • z możliwością użycia do wszystkich czcionek funkcji powiększania, do 8-razy (zoom), co pozwala wyświetlać znaki o wysokości = 80mm, przy wysokości znaków najmniejszych = 2mm
  • z możliwością oprogramowania przy użyciu przyjaznego dla użytkownika, łatwego w użyciu języka makr - języka wysokiego poziomu zapewniającego posadowianie tekstu i grafiki na ekranie z dokładnością do jednego punktu obrazowego oraz pełną obsługę interakcji wykorzystującej klawiaturę zewnętrzną,
  • możliwość interakcji z otoczeniem wspierają układy 8 wejść i 8 wyjść - dostępnych także (opcjonalnie) z optoizolacją
  • zasilanie 5V DC / 400mA (typowo), a opcjonalnie 9 V ... 36 V DC,

opcje / akcesorie:

  • Zasilanie 9..35 V zamiast 5 V [EA OPT-9/35 V]
  • Interfejs RS-422 zamiast RS-232 [EA OPT-RS4224]
  • 8 wejść cyfrowych i 8 wyjść z optoizolatorem [EA OPT-OPTO8I8O]
  • zintegrowana aluminiowa ramka: czarna [EA 0FP320-8SW] lub niebieska [EA 0FP320-8BL]
  • dyskietka do programowania makr (PC WIN95/98/2K) [EA DISK320]
  • kabel (1,5 m) do podłączenia do 9-pinowego SUB-D (RS-232 żeńskie) [EA KV24-9B]

Pliki do pobrania

File icon Flyer KIT 2013 englisch.pdf 332.78 kB

Flyer KIT 2013 englisch.pdf

File icon kit3208e.pdf 582.55 kB

kit3208e.pdf
