Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

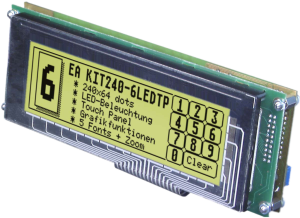

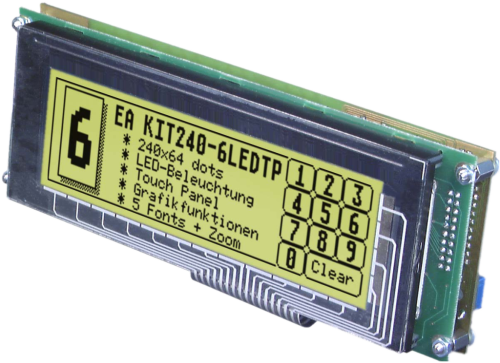

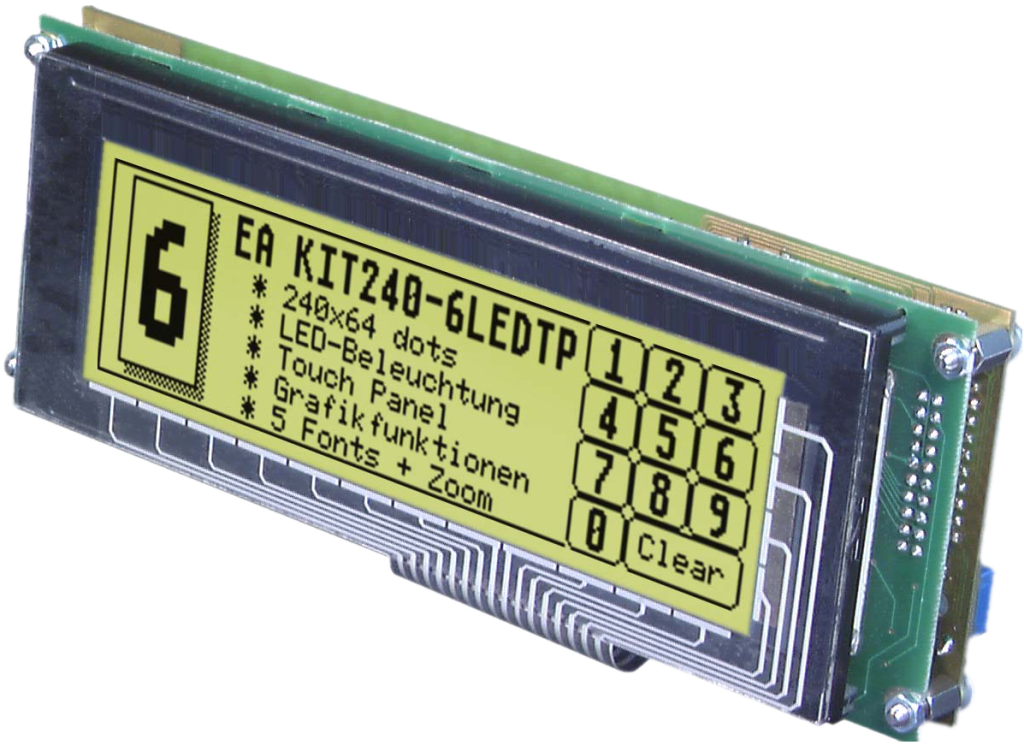

EA KIT240-6LEDTP

Przejdź do sekcji Opinie

wyświetlacz graficzny 240x64 w obudowie samozatrzaskowej, z podświetleniem LED, RS-232 z ekranem dotykowym,

Przejdź do pełnego opisu
z VAT bez VAT
Cena 2 700,73 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 240
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 40,2
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 134
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 180
  • GRUBOŚĆ CAŁKOWITA [MM]: 40
  • WYSOKOŚĆ CAŁKOWITA [MM]: 65
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 5,51
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: 0 ... +50 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 16
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: RS-232
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

wyświetlacz graficzny ze zróżnicowanymi funkcjami graficznymi i czcionkami, w organizacji 240x64 punktów w oprawie mocowanej na wcisk, samozatrzaskowej, z podświetleniem LED, którym można sterować programowo, RS-232 z ekranem dotykowym,

główne cechy:

  • 5,51" wyświetlacz graficzny 240*64 punktów
  • z ekranem dotykowym,
  • wymiary zewnętrzne modułu = 65,0 * 180,0 * 40,0 [mm]
  •    ciemne znaki na żółto-zielonym tle
  • wymiary pola obrazowego = 134,0 * 40,2 [mm],
  • do pracy w standardowym zakresie temperatur (0 ... +50 °C)

dodatkowe informacje:

  • z podświetleniem LED
    sterowany przez sprzęg RS-232 (opcjonalnie RS-422), o ustawianej szybkość transmisji = 1200 ... 115200 bodów,
  • z prostymi rozkazami kreślenia prostych, mazania obszarów, kreślenia wykresów słupkowych, inwersji negatyw/pozytyw w zadanym obszarze,
  • z możliwością jednoczesnego wyświetlania grafiki i tekstu, pozycjonowanych z dokładnością do jednego punktu,
  • z możliwością użycia wbudowanego mechanizmu rozwijalnego, graficznego menu,
  • z wbudowanym generatorem 5 różnych czcionek, także o obróconych o 90°, co umożliwia portretową/pionową zabudowę wyświetlacza,
  • z możliwością użycia do wszystkich czcionek funkcji powiększania, do 8-razy (zoom), co pozwala wyświetlać znaki o wysokości = 32mm, przy wysokości znaków najmniejszych = 2mm,
  • z możliwością oprogramowania przy użyciu przyjaznego dla użytkownika, łatwego w użyciu języka makr - języka wysokiego poziomu zapewniającego posadowianie tekstu i grafiki na ekranie z dokładnością do jednego punktu obrazowego oraz pełną obsługę interakcji wykorzystującej klawiaturę zewnętrzną,
  • możliwość interakcji z otoczeniem wspierają układy 8 wejść i 8 wyjść - dostępnych także (opcjonalnie) z optoizolacją
  • zasilanie 5V DC / 800mA (typowo), a opcjonalnie 9 V ... 36 V DC,

akcesoria:

  • Zintegrowany panel dotykowy z polami 12x4 (antyrefleksyjny, odporny na zarysowania) - tylko dla modeli TP
  • Aluminiowy panel montażowy: czarny [EA 0FP240-6SW] lub niebieski [EA 0FP240--6BL]
  • Kabel (1,5 m) do podłączenia do 9-pinowego sub-D (żeńskie RS-232) [EA KV24-9B]

do zamówienia opcjonalnie:

  • Zasilanie 9..35 V zamiast 5 V [EA OPT-9/35 V]
  • Interfejs RS-422 zamiast RS-232 [EA OPT-RS4224]
  • 8 wejść cyfrowych i 8 wyjść z optoizolatorem [EA OPT-OPTO8I8O]

Pliki do pobrania

File icon Flyer KIT 2013 englisch.pdf 332.78 kB

Flyer KIT 2013 englisch.pdf

File icon kit240-6.pdf 711.83 kB

kit240-6.pdf
