Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

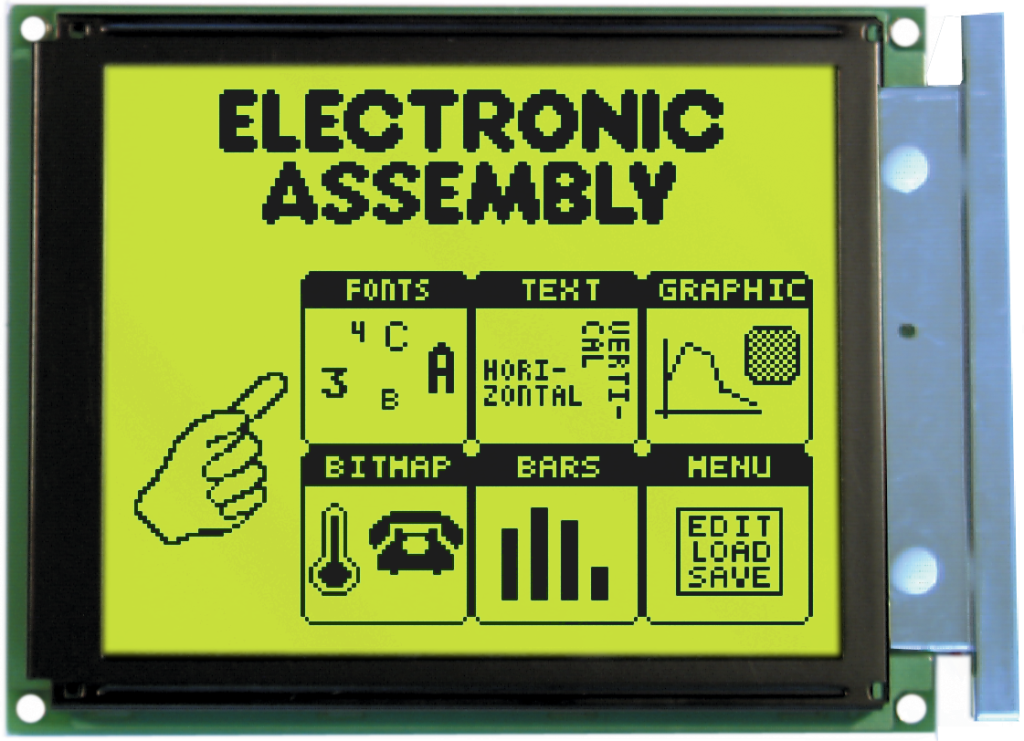

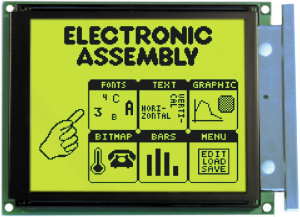

EA KIT160-7LED

Przejdź do sekcji Opinie

wyświetlacz graficzny 160*128  w oprawie mocowanej samozatrzaskowej, z podświetleniem LED,  RS-232

Przejdź do pełnego opisu
z VAT bez VAT
Cena 2 067,65 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 160
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 82
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 101
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 140
  • GRUBOŚĆ CAŁKOWITA [MM]: 31
  • WYSOKOŚĆ CAŁKOWITA [MM]: 102
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 5,12
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 128
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 16
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: RS-232
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

wyświetlacz graficzny ze zróżnicowanymi funkcjami graficznymi i czcionkami, w organizacji 160*128 punktów w oprawie mocowanej na wcisk, samozatrzaskowej, z podświetleniem LED, którym można sterować programowo, RS-232

główne cechy:

  • 5,12" wyświetlacz graficzny 160*128 punktów
  • ten model jest dostępny również w wersji z panelem dotykowym
  • wymiary zewnętrzne modułu = 102,0 * 140,0 * 31,0 [mm]
  •    ciemne znaki na żółto-zielonym tle
  • wymiary pola obrazowego = 101,0 * 82,0 [mm],
  • do pracy w standardowym zakresie temperatur (-20..+70°C)

dodatkowe informacje:

  • z podświetleniem LED
    sterowany przez adresowalny sprzęg RS-232 (opcjonalnie RS-422),
  • o szybkość transmisji = 1200 ... 115200 bodów,
  • z prostymi rozkazami kreślenia prostych, mazania obszarów, kreślenia wykresów słupkowych, inwersji negatyw/pozytyw w zadanym obszarze,
  • z możliwością jednoczesnego wyświetlania grafiki i tekstu, pozycjonowanych z dokładnością do jednego punktu,
  • z możliwością użycia wbudowanego mechanizmu rozwijalnego, graficznego menu,
  • z wbudowanym generatorem 5 różnych czcionek, także o obróconych o 90°, co umożliwia portretową/pionową zabudowę wyświetlacza,
  • z możliwością użycia do wszystkich czcionek funkcji powiększania (zoom do 8 razy), co pozwala wyświetlać znaki o wysokości = 50mm, przy wysokości znaków najmniejszych = 3mm,
  • oprogramowywalny przy użyciu przyjaznego dla użytkownika, łatwego w użyciu języka makr - języka wysokiego poziomu zapewniającego posadowianie tekstu i grafiki na ekranie - z dokładnością do jednego punktu obrazowego oraz pełną obsługę interakcji wykorzystującej klawiaturę zewnętrzną,
  • możliwość interakcji z otoczeniem wspierają układy 8 wejść i 8 wyjść - dostępnych także (opcjonalnie) z optoizolacją
  • zasilanie 5V DC / 500 mA (typowo), a opcjonalnie 9 V ... 36 V DC,

akcesoria:

  • napięcie zasilania 9..35V zamiast 5V [EA OPT-9/35V]
  • interfejs RS-422 zamiast RS-232 EA OPT-RS4224
  • optoizolator dla 8 wejść i 8 wyjść [EA OPT-OPTO16]
  • ramka aluminiowa: anodowana na czarno [EA 0FP160-7SW]
  • ramka aluminiowa: anodowana na niebiesko [EA 0FP160-7BL]
  • kabel (1,5 m) do podłączenia do 9-pinowego SUB-D (RS-232 żeńskie) [EA KV24-9B]

Pliki do pobrania

File icon Flyer KIT 2013 englisch.pdf 332.78 kB

Flyer KIT 2013 englisch.pdf

File icon kit1607e.pdf 794.67 kB

kit1607e.pdf
