EA KIT160-6LED

Przejdź do sekcji Opinie

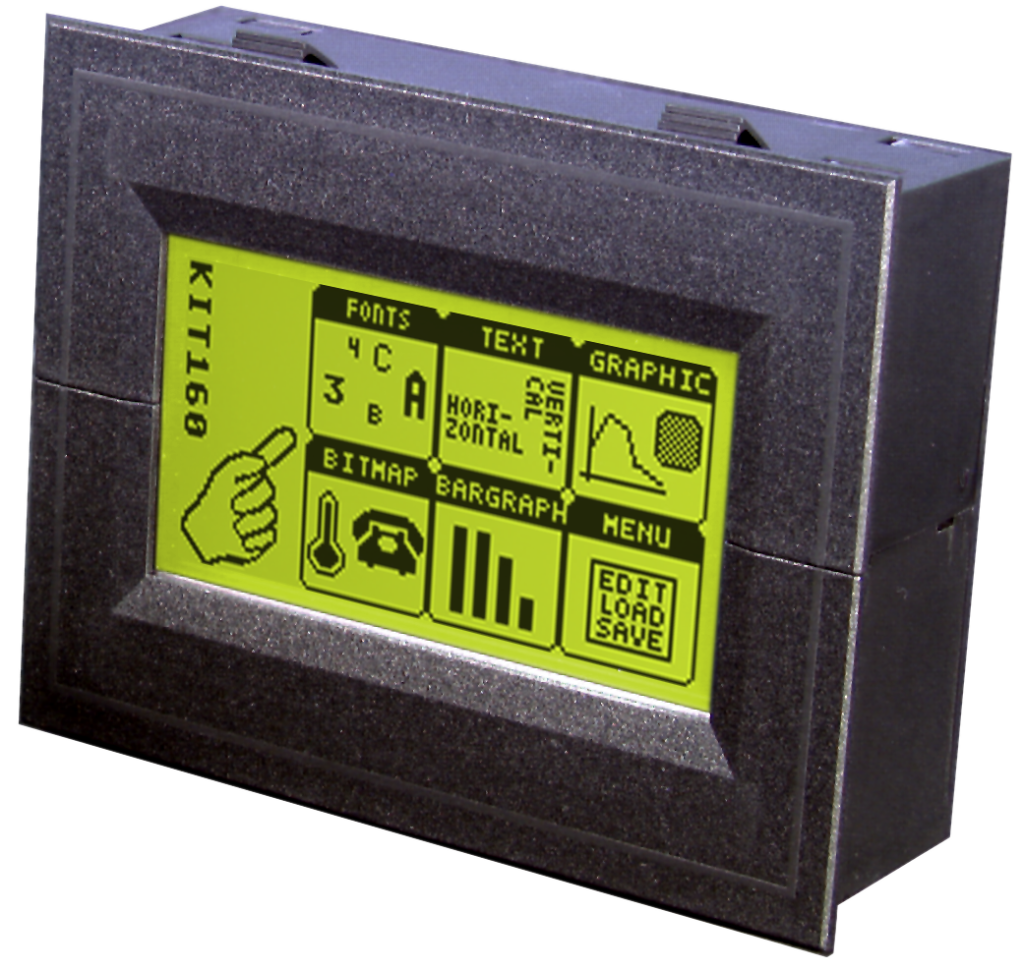

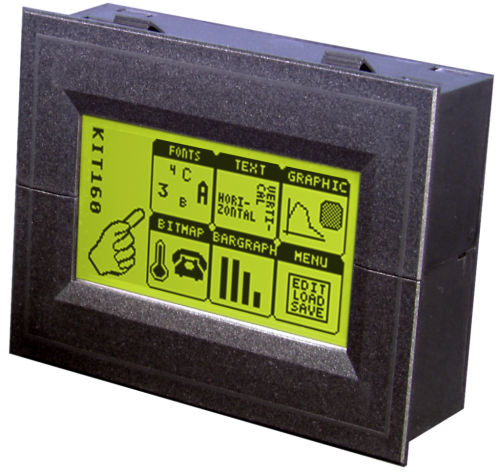

wyświetlacz graficzny 160*80 w oprawie samozatrzaskowej, z podświetleniem LED,  RS-232

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 287,48 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 160
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 38
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 70
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 102
  • GRUBOŚĆ CAŁKOWITA [MM]: ??
  • WYSOKOŚĆ CAŁKOWITA [MM]: 80
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 3,14
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 80
  • TEMPERATURA PRACY: 0 ... +50 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 16
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: RS-232
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

wyświetlacz graficzny ze zróżnicowanymi funkcjami graficznymi i czcionkami, w organizacji 160*80 punktów w oprawie mocowanej na wcisk, samozatrzaskowej, z podświetleniem LED, którym można sterować programowo, RS-232

główne cechy:

  • 3,14" wyświetlacz graficzny 160*80 punktów
  • ten model dostępny jest również w wersji z panelem dotykowym
  • wymiary zewnętrzne modułu = 80,0 * 102,0 * ?? [mm]
  •    ciemne znaki na żółto-zielonym tle
  • wymiary pola obrazowego = 70,0 * 38,0 [mm],
  • do pracy w standardowym zakresie temperatur (0°C ... +50°C), Zakres temperatury przechowywania
    wynosi (-20..+70°C)

dodatkowe informacje:

  • z możliwością użycia do 16 różnych czcionek,
  • z możliwością użycia do wszystkich czcionek funkcji powiększania (zoom od 2 do 16 razy), co pozwala wyświetlać znaki o wysokości = 35mm, przy wysokości znaków najmniejszych = 2,5mm,
  • samozatrzaskiwalna obudowa dla prostego montażu
  • zasilanie 5V DC / 400mA (wersja biało niebieska tylko 120mA/5V), a opcjonalnie 9 V ... 36 V DC [EA OPT-9/36V]
  • sprzęg RS232 o szybkości transmisji 1200 do 115200 bodów,
  • pozycjonowanie z dokładnością do jednego punktu obrazowego
  • programowanie wyświetlanej treści prostymi komendami wysokiego poziomu
  • możliwość kreślenia jednym rozkazem linii prostych, punktów, wypełniania obszarów z użyciem funkcji logicznych and/or/exor,
  • kreślenia wykresów słupkowych (bargraph)
  • możliwość przechowania do 256 bitmap/graficznych ikon
  • możliwość programowania do 256 makr (32kB załączonych czcionek i grafiki)
  • kombinacje tekstu i grafiki
  • pełną obsługę interakcji wykorzystującej klawiaturę zewnętrzną,
  • możliwość interakcji z otoczeniem wspierają układy 8 wejść i 8 wyjść - dostępnych także (opcjonalnie) z optoizolacją
  • układ kompensacji temperaturowej zintegrowany na płytce modułu

akcesoria:

  • zintegrowany panel dotykowy z polami 8x4 (antyodblaskowy, odporny na zarysowania)
  • dyskietka do programowania makr (PC DOS) [EA DISK240]
  • kabel (1,5 m) do podłączenia do 9-pinowego SUB-D (RS-232 żeński) [EA KV24-9B]

do zamówienia opcjonalnie:

  • napięcie zasilania 9..35V zamiast 5V [EA OPT-9/35V]
  • RS-422 zamiast RS-232 [EA OPT-RS4224]

Pliki do pobrania

File icon Flyer KIT 2013 englisch.pdf 332.78 kB

Flyer KIT 2013 englisch.pdf

File icon kit1606e.pdf 559.18 kB

kit1606e.pdf
