Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA KIT129-6LWTP

Przejdź do sekcji Opinie

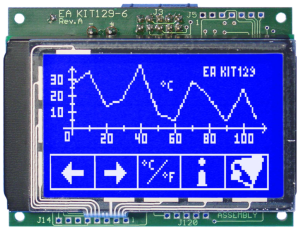

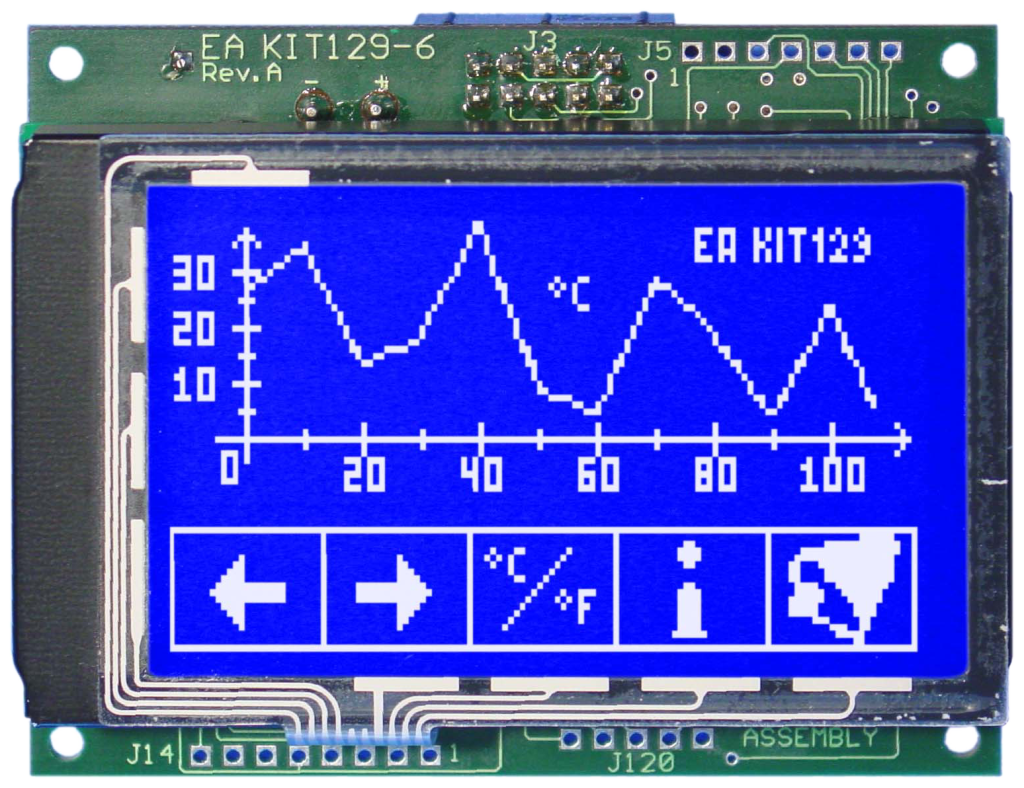

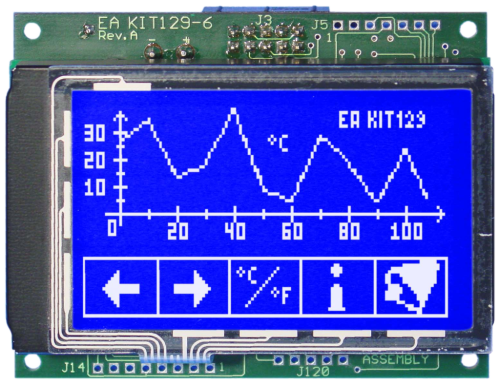

moduł wyświetlacza graficzno-tekstowego 128*64 z ekranem dotykowym   RS-232

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 261,33 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • TYP PANELU DOTYKOWEGO: Rezystancja matrycy
  • LICZBA PIXEL W KIERUNKU X: 128
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 38
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 61
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 75
  • GRUBOŚĆ CAŁKOWITA [MM]: 24,4
  • WYSOKOŚĆ CAŁKOWITA [MM]: 60
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2,83
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 8
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: RS-232
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

zestaw: wyświetlacz graficzno-tekstowy o organizacji 128*64 punktów RS-232 z ekranem dotykowym

główne cechy:

  • 2,83" wyświetlacz graficzny 128*64 punktów
  • z panelem dotykowym
  • wymiary zewnętrzne modułu = 60,0 * 75,0 * 24,4 [mm]
  •    białe znaki na niebieskim tle
  • wymiary pola obrazowego = 61,0 * 38,0 [mm],
  • do pracy w zakresie temperatur (-20 ... +70 °C),

dodatkowe informacje:

  • sterowany przez adresowalny sprzęg RS-232, co umożliwia sterowanie wielu takich modułów z jednej linii szyny szeregowej o szybkość transmisji = 1200 ... 115200 bodów,
  • z możliwością dołączenia zewnętrznej klawiatury o organizacji matrycowej 5 * 3 pól / przycisków (w miejsce ekranu dotykowego),
  • z prostymi rozkazami kreślenia prostych, mazania obszarów, kreślenia wykresów słupkowych, inwersji negatyw/pozytyw w zadanym obszarze,
  • z wbudowanym generatorem 5 różnych czcionek, także o obróconych o 90°, co umożliwia portretową/pionową zabudowę wyświetlacza,
  • z możliwością użycia do wszystkich czcionek funkcji powiększania (zoom),
  • co pozwala wyświetlać znaki o wysokości = 35mm, przy wysokości znaków najmniejszych = 2,1mm,
  • z możliwością oprogramowania przy użyciu przyjaznego dla użytkownika, łatwego w użyciu języka makr, języka wysokiego
  • poziomu zapewniającego posadowianie tekstu i grafiki na ekranie - z dokładnością do jednego punktu obrazowego oraz pełną obsługę interakcji wykorzystującej klawiaturę zewnętrzną,
  • zasilanie 5V DC / 170mA (typowo), a opcjonalnie 9 V ... 36 V DC,

akcesoria:

  • z panelem dotykowym 5x3 obszary (antyodblaskowy i odporny na zarysowania)
  • dyskietka do programowania makr (PC DOS/WIN) [EA DISK240]
  • kabel (1,5 m) do podłączenia do 9-pinowego SUB-D (RS-232 żeński) [EA KV24-9B]

do zamówienia opcjonalnie:

  • napięcie zasilania 9~35 V DC zamiast 5 V [EA OPT-9/35V]
  • ramka montażowa, wykonana z czarnego anodowanego aluminium [EA 0FP129-6SW]

Pliki do pobrania

File icon Flyer KIT 2013 englisch.pdf 332.78 kB

Flyer KIT 2013 englisch.pdf

File icon kit1296e.pdf 567.29 kB

kit1296e.pdf
