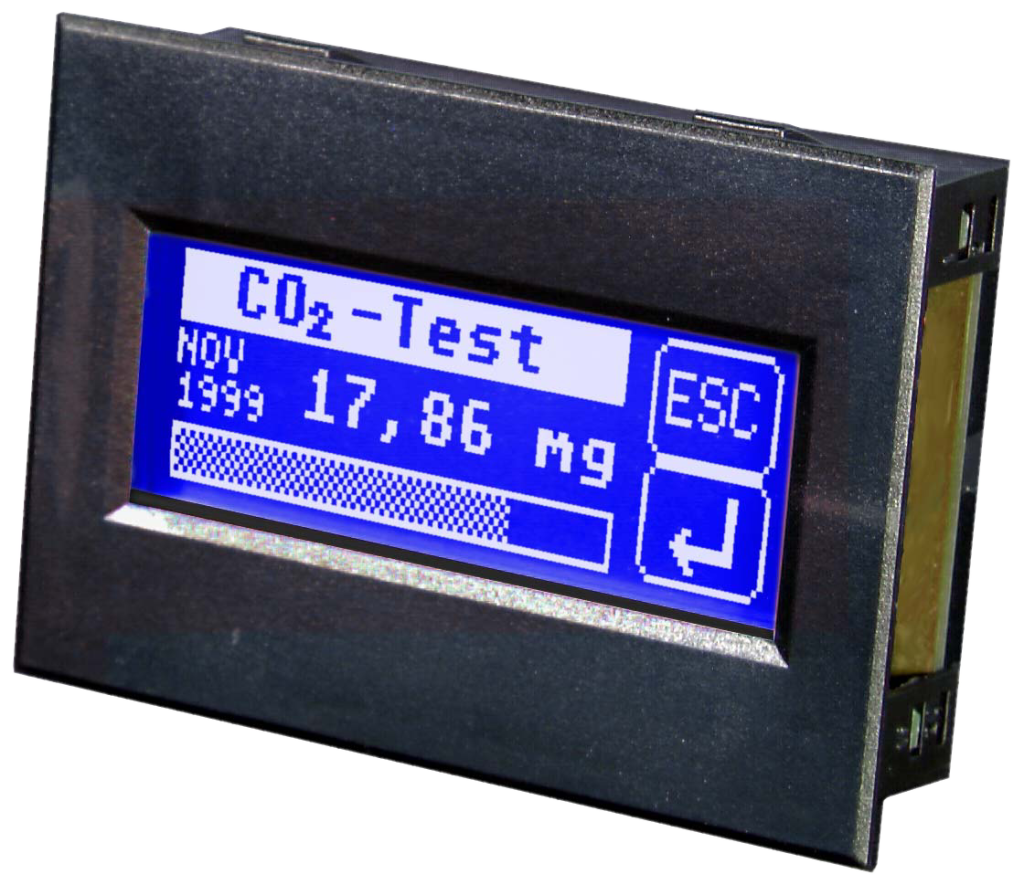

EA KIT120-5LWTP

Przejdź do sekcji Opinie

wyświetlacz graficzny ze zróżnicowanymi funkcjami graficznymi i czcionkami, w organizacji 120*130 punktów, z podświetleniem LED, którym można sterować programowo, RS-232 z panelem dotykowym

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 185,87 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • WEJŚCIE MACIERZY: Tak
  • TYP PANELU DOTYKOWEGO: Rezystancja matrycy
  • LICZBA PIXEL W KIERUNKU X: 120
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 22
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 56,5
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 77
  • GRUBOŚĆ CAŁKOWITA [MM]: 25,7
  • WYSOKOŚĆ CAŁKOWITA [MM]: 54
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2,39
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 32
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 10
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: RS-232
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

wyświetlacz graficzny ze zróżnicowanymi funkcjami graficznymi i czcionkami, w organizacji 120*130 punktów, z podświetleniem LED, którym można sterować programowo, RS-232 z panelem dotykowym

główne cechy:

  • 2,39" wyświetlacz graficzny 120*130 punktów
  • z panelem dotykowym
  • wymiary zewnętrzne modułu = 54,0 * 77,0 * 25,7 [mm]
  •    białe znaki na niebieskim tle
  • wymiary pola obrazowego = 56,5 * 22,0 [mm],
  • do pracy w zakresie temperatur (-20 ... +70 °C),

dodatkowe informacje:

  • rozmiar czcionki od 3mm przez 8mm do 20mm
  • samozatrzaskiwalna obudowa dla prostego montażu
  • napięcie zasilania 5V/typowo 23mA (przy włączonym podświetleniu - 180mA), opcjonalnie zasilanie 9..36V [EA OPT-9/36V]
  • sprzęg RS232 o szybkości transmisji 1200 do 115200 bodów,
  • pozycjonowanie z dokładnością do jednego punktu obrazowego
  • programowanie wyświetlanej treści prostymi komendami wysokiego poziomu
  • możliwość kreślenia jednym rozkazem linii prostych, punktów, wypełniania obszarów z użyciem funkcji logicznych and/or/exor,
  • kreślenia wykresów słupkowych (bargraph)
  • możliwość przechowania do 256 bitmap/graficznych ikon
  • możliwość programowania do 256 makr (32kB załączonych czcionek i grafiki)
  • kombinacje tekstu i grafiki
  • 5 cyfrowych wejść i 5 wyjść
  • układ kompensacji temperaturowej zintegrowany na płytce modułu

akcesoria:

  • zintegrowany panel dotykowy z polami 5x2 (antyodblaskowy, odporny na zarysowania)
  • dyskietka do programowania makr (PC DOS) [EA DISK240]

do zamówienia opcjonalnie:

  • napięcie zasilania 9..36v zamiast 5v [EA OPT-9/36V]
  • optoizolator do 5 wejść i wyjść [EA OPT-OPTO10]
  • kabel (1,5m) do podłączenia do 9-pinowego SUB-D i portów IO [EA KV24-9B10]

Pliki do pobrania

File icon kit1205e.pdf 752.98 kB

kit1205e.pdf

File icon Flyer KIT 2013 englisch.pdf 332.78 kB

Flyer KIT 2013 englisch.pdf
