Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA GE240-7KV24

Przejdź do sekcji Opinie

Graficzny LCD 240x128  RS-232

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 683,74 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 240
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 64
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 114
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 144
  • GRUBOŚĆ CAŁKOWITA [MM]: 30
  • WYSOKOŚĆ CAŁKOWITA [MM]: 104
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 5,15
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 128
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 8
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: RS-232
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (Light Pipe)

Opis

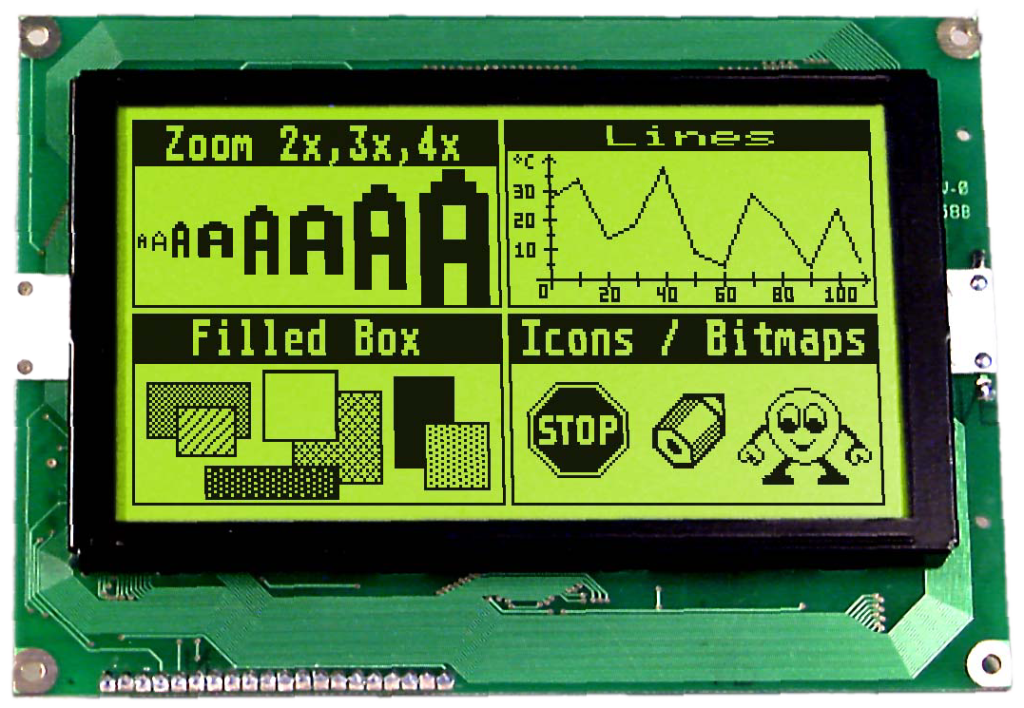

Graficzny LCD 240x128 punktów RS-232

główne cechy:

  • 5,15" wyświetlacz graficzny 240*128 punktów
  • wymiary zewnętrzne modułu = 104,0 * 144,0 * 30,0 [mm]
  •    ciemne znaki na żółto-zielonym tle
  • wymiary pola obrazowego = 114,0 * 64,0 [mm],
  • do pracy w zakresie temperatur (-20 ... +70 °C),

dodatkowe informacje:

  • 3 czcionki (zoom) od ok. 2 mm przez ok. 5 mm do ok. 50 mm
  • napięcie zasilania: +5 V / 500..1000 mA
  • prędkości transmisji RS-232 1200..115200 bd
  • pozycjonowanie z dokładnością do piksela ze wszystkimi funkcjami
  • programowanie za pomocą poleceń podobnych do języka wysokiego poziomu:
    ___ linia prosta,
    ___ punkt,
    ___ obszar and/or/exor,
    ___ wykres słupkowy...
  • do 21 definiowalnych znaków
  • 6 funkcji schowka, funkcje kursora
  • funkcje graficzne, makra, mieszany tryb pracy (grafika+tekst),

dodatkowe informacje o serii GE240:

  • wyświetlacze graficzne LCD z kontrolerem graficznym EA IC6963 wysokiego poziomu
    ___ 240x128 pikseli z belką CFL. niebieski negatyw, wymiary: 151 x 104 x 25 mm
    ___ 240x128 pikseli z podświetleniem LED gn/yl, wymiary: 144 x 104 x 25 mm
    ___ 240x64 pikseli z podświetleniem LED gn/yl, wymiary: 180 x 65 x 25 mm
  • jednostka graficzna, czyli wyświetlacz graficzny zintegrowany ze sterownikiem, który umożliwia łatwe sterowanie dzięki instrukcjom wysokiego poziomu podawanym przez łącze szeregowe,
    idealny sposób na szybkie rozwiązanie kwestii graficzno/tekstowego interfejsu dla systemów mikroprocesorowych, bez marnotrawienia czasu spędzonego na studiowaniu dokumentacji układów sterowników graficznych

do zamówienia opcjonalnie:

  • kabel do podłączenia do 9-pinowego sub-d (żeńskiego) [EA KV24-9B]
  • przełącznik DIP, np. do ustawiania szybkości transmisji [EA OPT-DIP6]

Pliki do pobrania

File icon ge6963e.pdf 1.40 MB

ge6963e.pdf
