Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

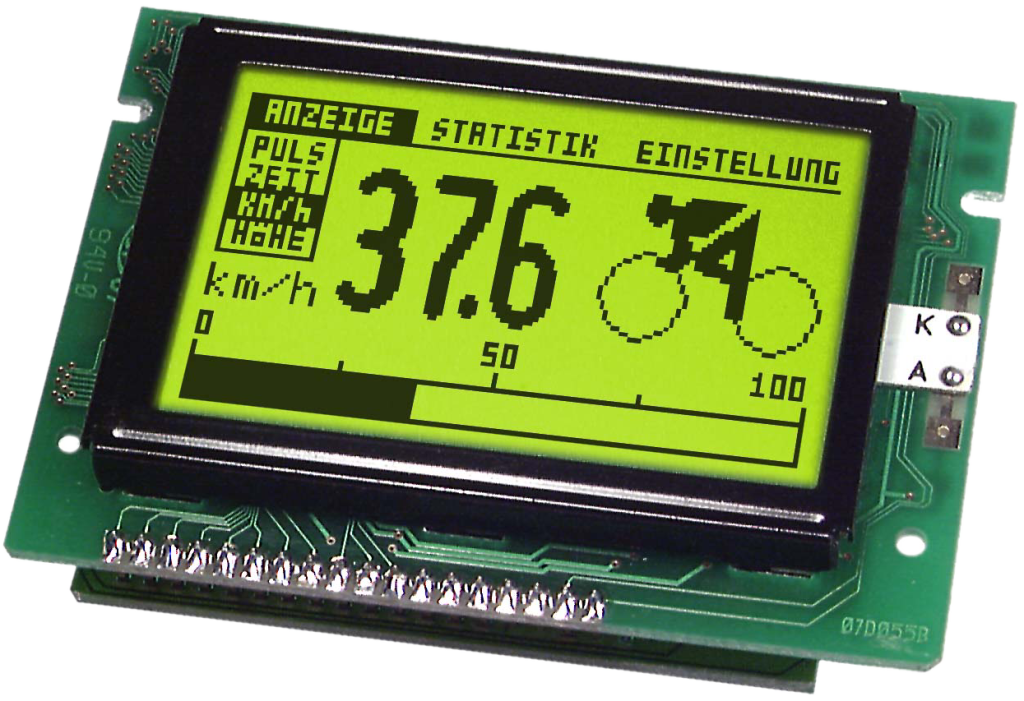

EA GE128-6N3V24

Przejdź do sekcji Opinie

Graficzny LCD 128x64 RS-232

Przejdź do pełnego opisu
z VAT bez VAT
Cena 954,64 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 128
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 38
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 59,4
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 84
  • GRUBOŚĆ CAŁKOWITA [MM]: 24
  • WYSOKOŚĆ CAŁKOWITA [MM]: 60
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2,78
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: 0 ... +50 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 8
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: RS-232
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (Light Pipe)

Opis

Graficzny LCD 128x64 punktów RS-232

główne cechy:

  • 2,78" wyświetlacz graficzny 128*64 punktów
  • wymiary zewnętrzne modułu = 60,0 * 84,0 * 24,0 [mm]
  •    ciemne znaki na żółto-zielonym tle
  • wymiary pola obrazowego = 59,4 * 38,0 [mm],
  • do pracy w zakresie temperatur (0 ... +50 °C),

dodatkowe informacje:

  • Wbudowane 3 różne czcionki
  • funkcja powiększania dla wszystkich czcionek (2x, 3x i 4x)
  • łatwe programowanie różnych wbudowanych funkcji graficznych:
    ___ linia prosta,
    ___ kropka,
    ___ obszar i/lub/exor,
    ___ wykres słupkowy,
    ___ wzory...
  • mieszanie tekstu i grafiki
  • 4-16 definiowalnych znaków (w zależności od rozmiaru)
  • sterowanie po V.24 o regulowanej szybkości transmisji,
  • wejście na RS-232 / poziom CMOS
  • programowalne szybkości transmisji od 1200 do 115,200 bodów
  • brak problemów z synchronizacją w przypadku szybkich systemów magistrali
  • 8 cyfrowych wejść/wyjść dostępnych do projektów niestandardowych
  • +5 V / typ. 200 mA
  • kody sprzętowe do 4 adresów
  • pobieranie przekonwertowanych grafik windows-bmp
  • możliwość praktyki w mieszanym obszarze graficznym, grafika procedury

dodatkowe informacje o serii GE128:

  • jednostka graficzna, czyli wyświetlacz graficzny zintegrowany ze sterownikiem, który umożliwia łatwe sterowanie dzięki instrukcjom wysokiego poziomu podawanym przez łącze szeregowe,
  • idealny sposób na szybkie rozwiązanie kwestii graficzno/tekstowego interfejsu dla systemów mikroprocesorowych, bez marnotrawienia czasu spędzonego na studiowaniu dokumentacji układów sterowników graficznych

do zamówienia opcjonalnie:

  • PC disc: oprogramowanie do konwersji grafiki Windows-BMP [EA DISK9719]
  • kabel RS-232 z D-SUB 9 (żeński) do testowania na PC [EA KV24-9B]
  • przełącznik DIP (Baud rate) zamiast lutowania [EA OPT-DIP6]
  • bzęczyk na I/05 (wejścia I/0 nie będą używane) [EA OPT-SUMMER]

Pliki do pobrania

File icon ge128e.pdf 404.65 kB

ge128e.pdf
