Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

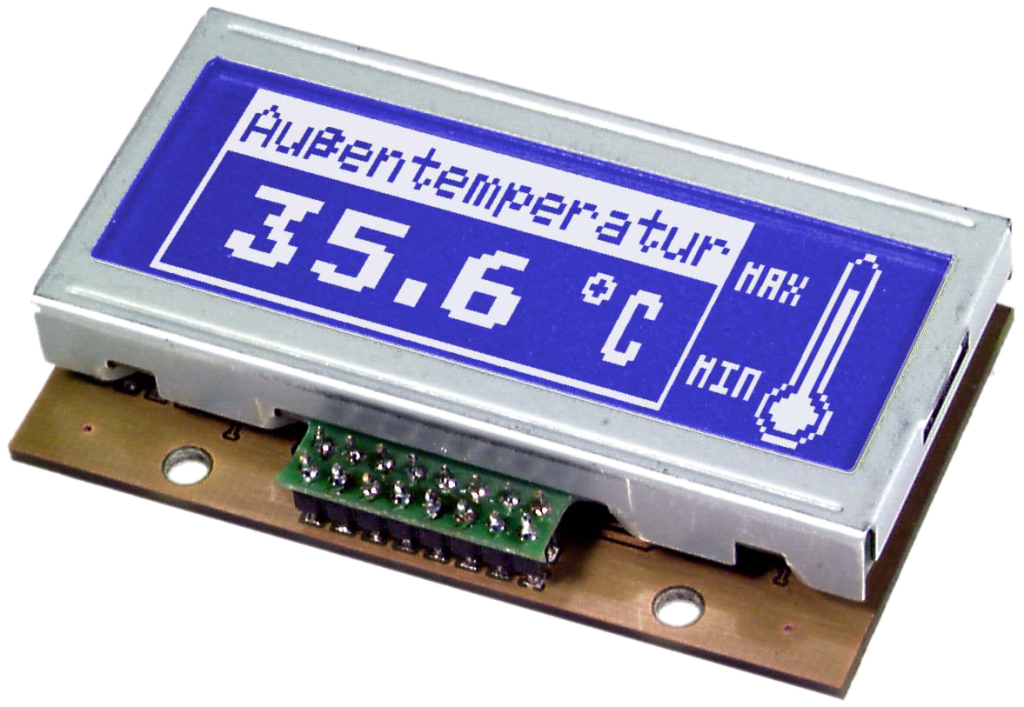

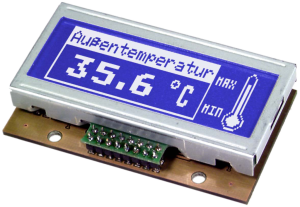

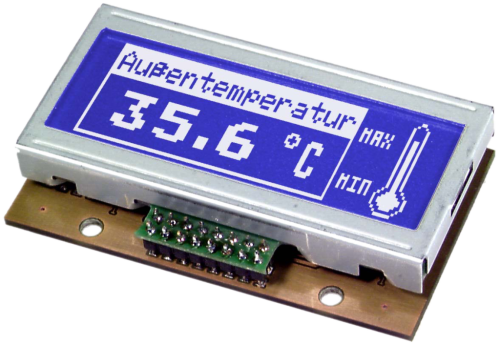

EA GE120B-5NV24

Przejdź do sekcji Opinie

Graficzny LCD 120x32 RS-232

Przejdź do pełnego opisu
z VAT bez VAT
Cena 687,30 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 120
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 22,4
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 62
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 68
  • GRUBOŚĆ CAŁKOWITA [MM]: 25
  • WYSOKOŚĆ CAŁKOWITA [MM]: 39
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2,4
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 32
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 8
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: niebieski
  • INTERFEJS DANYCH: RS-232
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (Light Pipe)

Opis

Graficzny LCD 120x32 punktów RS-232

główne cechy:

  • 2,4" wyświetlacz graficzny 120*32 punktów
  • wymiary zewnętrzne modułu = 39,0 * 68,0 * 25,0 [mm]
  •    białe znaki na niebieskim tle
  • wymiary pola obrazowego = 62,0 * 22,4 [mm],
  • do pracy w rozszerzonym zakresie temperatur (-20°C ... +70°C), zawiera układ kompensacji temperaturowej,

dodatkowe informacje:

  • Wbudowane 2 różne czcionki
  • funkcja powiększania dla wszystkich czcionek (2x, 3x i 4x)
  • łatwe programowanie różnych wbudowanych funkcji graficznych:
    ___ linia prosta,
    ___ kropka,
    ___ obszar i/lub/exor,
    ___ wykres słupkowy,
    ___ wzory...
  • mieszanie tekstu i grafiki
  • 4-16 definiowalnych znaków (w zależności od rozmiaru)
  • sterowanie po V.24 o regulowanej szybkości transmisji,
  • wejście na RS-232 / poziom CMOS
  • programowalne szybkości transmisji od 300 do 9600 bodów
  • brak problemów z synchronizacją w przypadku szybkich systemów magistrali
  • 8 cyfrowych wejść/wyjść dostępnych do projektów niestandardowych
  • +5 V / typ. 100 mA
  • pobieranie przekonwertowanych grafik windows-bmp
  • możliwość praktyki w mieszanym obszarze graficznym, grafika procedury

dodatkowe informacje o serii GE120:

  • jednostka graficzna, czyli wyświetlacz graficzny zintegrowany ze sterownikiem, który umożliwia łatwe sterowanie dzięki instrukcjom wysokiego poziomu podawanym przez łącze szeregowe,
  • idealny sposób na szybkie rozwiązanie kwestii graficzno/tekstowego interfejsu dla systemów mikroprocesorowych, bez marnotrawienia czasu spędzonego na studiowaniu dokumentacji układów sterowników graficznych

do zamówienia opcjonalnie:

  • dysk pc z oprogramowaniem do konwersji obrazów windows bmp: [EA DISKIC1]

Pliki do pobrania

File icon ge120e.pdf 359.00 kB

ge120e.pdf
