Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA EVALELABEL20

Przejdź do sekcji Opinie

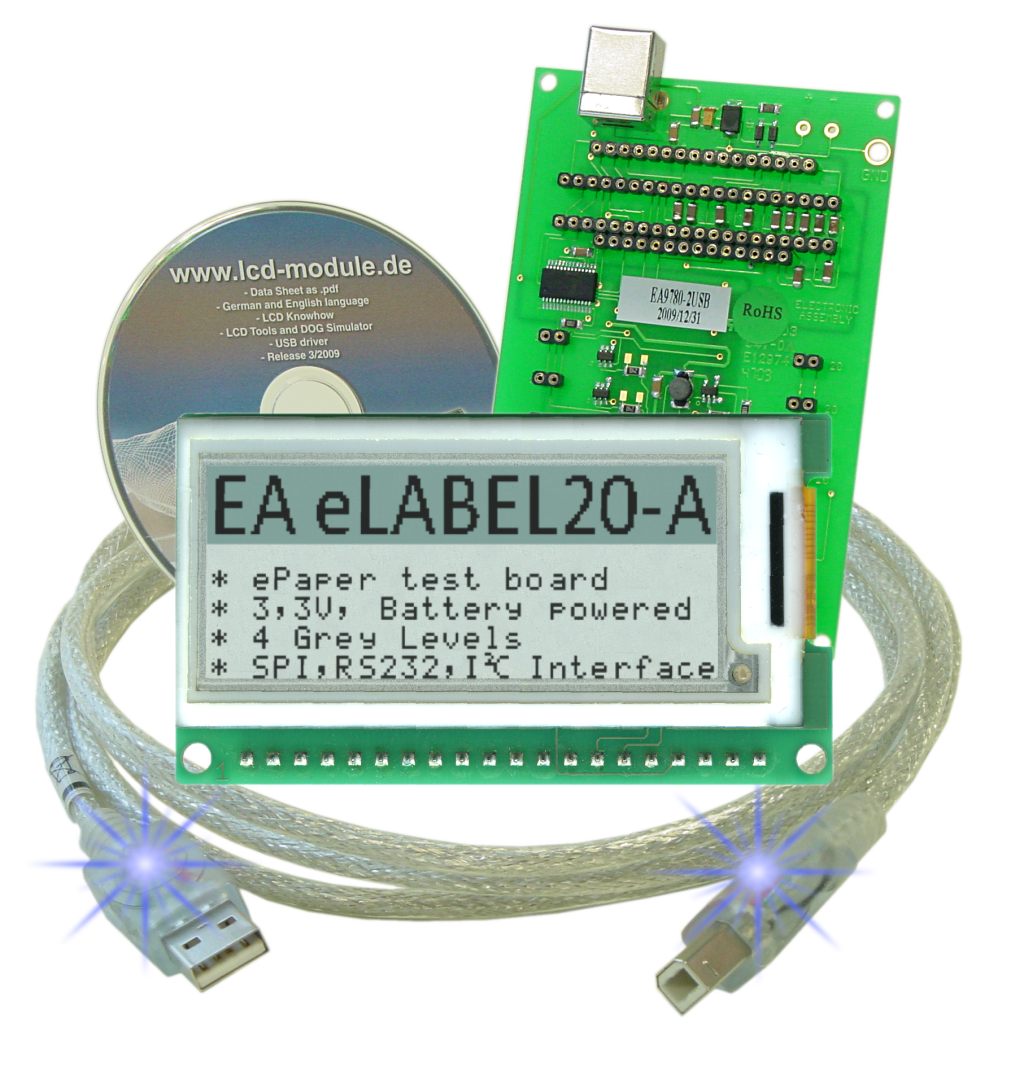

układ uruchomieniowy [starter kit] do inteligentnych wyświetlaczy graficznych wykonanych w technologii e-Papier

Przejdź do pełnego opisu
z VAT bez VAT
Cena 808,82 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA ZAINSTALOWANYCH CZCIONEK: 8
  • LICZBA PIXEL W KIERUNKU X: 172
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 48,16
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 20,16
  • KĄT WIDZENIA: nieograniczony
  • SZEROKOŚĆ CAŁKOWITA [MM]: 64
  • GRUBOŚĆ CAŁKOWITA [MM]: 20
  • WYSOKOŚĆ CAŁKOWITA [MM]: 121
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2
  • SZEROKOŚĆ PIKSELI [mm]: 0,28
  • WYSOKOŚĆ PIKSELI [mm]: 0,28
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 72
  • TEMPERATURA PRACY: 0 ... +50 °C
  • TECHNOLOGIA WYŚWIETLANIA: ePapier
  • KOLOR WYŚWIETLACZA: biały
  • INTERFEJS DANYCH: USB
  • KONTROLER: EA
  • WBUDOWANA PAMIĘĆ RAM [kB]: 64
  • PODŚWIETLENIE: bez

Opis

układ uruchomieniowy [starter kit] do inteligentnych [*1] wyświetlaczy graficznych

główne cechy:

  • składa się z samego wyświetlacza i układu programatora
  • nie wymaga zasilacza - jest zasilany ze złącza USB
  • inteligentny wyświetlacz graficzny, wykonany w technologii e-Papier [*6],
  • bardzo kontrastowy, wyświetlacz graficzny, o organizacji 172*72 punkty,
  • z przekątną 2", z czarnymi punktami obrazowymi na białym tle, z dodatkowymi odcieniami szarości
  • sterownik SSD1606 z 4-liniowym interfejsem SPI,

podstawowe parametry::

  • napięcie zasilania = +3,3 V DC,
  • zakres temperatur pracy (-0°C ... +50°C),
  • wymiary zewnętrzne modułu [mm]: 59,2 * 29,2 * 1,18

do zamówienia/zakupienia, opcjonalnie:

  • złącze ZIF, 24-pinowe =[EA WF050-24T]

 6;

e-Papier
E-papierowe wyświetlacze, z rodziny EA EPA__ oferują możliwość druku zamiennie i tekstów i grafik.
Ekraniki są oferowane jako czysto "czarno-białe", z 2 dodatkowymi odcieniami szarości.
Przeznaczone do dokładnego druku, z rozdzielczością = 90dpi, odzwierciedlają bardzo dobrze "drukowane" treści.
Wyświetlacze epapierowe, w warunkach gorszego oświetlenia, dalej pozostają dobrze czytelne.

------ kontrast i czytelność - nie do pobicia ! ------

Technologia :
    • W mikrokapsułach, paciorkach różnej wielkości , znajdujących się w przezroczystym, zawiesisto-płynnym polimerze, mamy białe i czarne cząsteczki. Białe partykuły są naładowane dodatnio, a czarne ujemnie.
    • Punkt obrazowy [pixel] składa się z różnej, niedookreślonej dokładnie liczby mikrokapsułek. Przez przykładanie pola elektrycznego możemy zmieniać obraz widoczny dla obserwatora. Dopasowanie położenia molekuł do zmian pola elektrycznego następuje szybko, po czym można znów ponowić "druk". Po "wydruku" położenie cząstek jest stabilne.
    • Pole elektryczne jest sterowane poprzez aktywną matrycę TFT i można je prosto ustawiać, dlatego możliwym jest odwzorowywanie "stopni szarości" przez zmianę czasu wypełnienia sygnałów sterujących. Z powodu lepkości polimeru epapier, po "wydruku", pozostaje w ostatnim położeniu, zapamiętując zapisaną informację, przy czym oczywiście, nie pobiera już wtedy prądu.
Zastosowania:
    • od klasycznych metek cenowych, stacji pogodowych, wskaźników wypełnienia, przez plany/rozkłady jazdy, tabliczki wieszane na drzwiach/szyldy, wizytówki aż po coraz szerzej dostępne czytniki książkowe [eBooki].



*1

każdy z wyświetlaczy rodziny eDIP jest dzięki wbudowanej ''inteligencji'' - w pełni autonomicznym, dobrze wspłpracującym z otoczeniem, modułem sprzęgającym / panelem operatorskim / HMI, który przy uruchomianiu aplikacji / wdrożenia - nie wymaga od prowadzącego projekt znajomości zawiłości systemów operacyjnych Windows, Windows CE, czy Android, ani żadnych poleceń w kodzie maszynowym cyfrowych układów scalonych, używanych do sterowania matryc w wy wietlaczach LCD / TFT, ani jakiejkolwiek komendy/rozkazu języków: C, C#, czy C++ , a raz napisany dla modułu program/kod [makra] można przenosić między 8 modelami, o różnej wielkości wyświetlaczy/modułów z tej linii produktowej:

rodzaj organizacja ekranu / wymiar      [punkty obrazowe/ przekątna]
monochromatyczne 128x64
64x128		 160x104
104x160		 240x128
128x240		 320x240
240x320
kolorowe / TFT       320x240
240x320		 480x272
272x480		 640x480
480x640		 800x480
480x800
przekątna 2,8'' 3,2'' 4,3'' 3,2'' 4,3'' 5,7'' 7''

Pliki do pobrania

File icon elabel20-ae.pdf 820.47 kB

elabel20-ae.pdf
