Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA EVALEDIPTFT70TC

Przejdź do sekcji Opinie

układ uruchomieniowy [starter kit] do inteligentnych [*1] kolorowych wyświetlaczy graficznych 7"

Przejdź do pełnego opisu
z VAT bez VAT
Cena 2 935,96 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • WBUDOWANA PAMIĘĆ FLASH [kB]: 8000
  • TYP PANELU DOTYKOWEGO: analogowy pojemnościowy
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 8
  • LICZBA PIXEL W KIERUNKU X: 800
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 94
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 155
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 210
  • WYSOKOŚĆ CAŁKOWITA [MM]: 154
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 7
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 690
  • SZEROKOŚĆ PIKSELI [mm]: 0,19
  • WYSOKOŚĆ PIKSELI [mm]: 0,19
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 480
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 16
  • TECHNOLOGIA WYŚWIETLANIA: Kolor TFT
  • KOLOR WYŚWIETLACZA: RGB
  • INTERFEJS DANYCH: RS-232 , RS-485 , I2C , SPI , USB
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: Dostępne oświetlenie

Opis

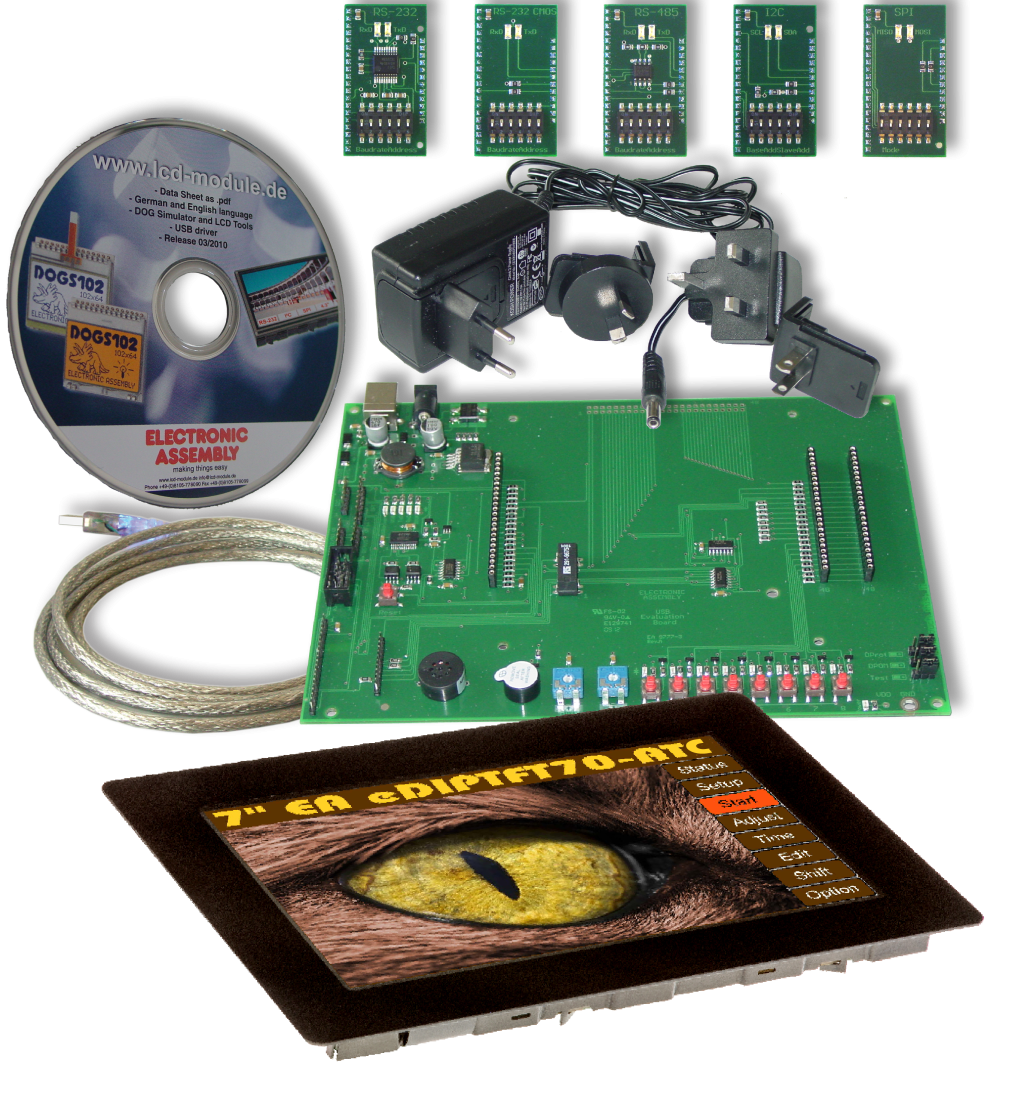

układ uruchomieniowy [starter kit] do inteligentnych [*1] kolorowych wyświetlaczy graficznych

główne cechy:

  • wyświetlacz eDIPTFT70-ATC
    płytka drukowana z gniazdami [EA 9777-3USB], w które wkłada się programowany wyświetlacz eDIPTFT70-ATC
    płytka adaptera [EA 9777-2PE], adapter złącz: RS-232, RS-485, SPI, I2C, RS-232 (z poziomu CMOSowego)
  • kabel połączeniowy USB
  • oprogramowanie na płycie CD, zawierające :
    ___ sterowniki dla złącza USB w systemach Windows 2000, Windows Vista, Windows XP, Windows 7,
    ___ po zainstalowaniu odpowiedniego sterownika programator jest rozpoznawany jako urządzenie ''eDIP Programmer''
    ___ program terminalowy

dodatkowo:

  • Zawiera płytki adaptera dla RS-485 i RS-232.
  • Zestaw znaków i funkcje graficzne są wbudowane (wyświetlacz).
  • Z pamięcią FLASH PROM dla pojedynczych obrazów, dodatkowego zestawu znaków, tekstu i całych ekranów.
  • Dołączono przykłady makr.

podstawowe parametry wyświetlacza :

  • z panelem dotykowym
  • zasilanie +5V / 700mA,
  • wymiary zewnętrzne modułu = 193 * 132 * 15,75 [mm], gdzie wymiar 15,75 mm = wymiar do wsporników złącza, bez wysokości szpilek złącza

do zamówienia/zakupienia, opcjonalnie:

  • możliwość zamówienia dedykowanej aluminiowej ramki [EA 0FP801-70SW]

*1

każdy z wyświetlaczy rodziny eDIP jest dzięki wbudowanej ''inteligencji'' - w pełni autonomicznym, dobrze wspłpracującym z otoczeniem, modułem sprzęgającym / panelem operatorskim / HMI, który przy uruchomianiu aplikacji / wdrożenia - nie wymaga od prowadzącego projekt znajomości zawiłości systemów operacyjnych Windows, Windows CE, czy Android, ani żadnych poleceń w kodzie maszynowym cyfrowych układów scalonych, używanych do sterowania matryc w wy wietlaczach LCD / TFT, ani jakiejkolwiek komendy/rozkazu języków: C, C#, czy C++ , a raz napisany dla modułu program/kod [makra] można przenosić między 8 modelami, o różnej wielkości wyświetlaczy/modułów z tej linii produktowej:

rodzaj organizacja ekranu / wymiar      [punkty obrazowe/ przekątna]
monochromatyczne 128x64
64x128		 160x104
104x160		 240x128
128x240		 320x240
240x320
kolorowe / TFT       320x240
240x320		 480x272
272x480		 640x480
480x640		 800x480
480x800
przekątna 2,8'' 3,2'' 4,3'' 3,2'' 4,3'' 5,7'' 7''

Pliki do pobrania

File icon Flyer eDIPTFT 2013 englisch.pdf 380.33 kB

Flyer eDIPTFT 2013 englisch.pdf

File icon evaledip320-tft70e.pdf 2.13 MB

evaledip320-tft70e.pdf

File icon ediptft70-ae.pdf 2.95 MB

ediptft70-ae.pdf
