Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA EVALEDIP240J

Przejdź do sekcji Opinie

układ uruchomieniowy [starter kit] do inteligentnych [*1] wyświetlaczy graficznych 4,2"

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 152,49 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • TYP PANELU DOTYKOWEGO: rezystancyjny analogowy
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 8
  • LICZBA PIXEL W KIERUNKU X: 240
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 60,4
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 96
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 159
  • WYSOKOŚĆ CAŁKOWITA [MM]: 109
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 4,2
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 210
  • SZEROKOŚĆ PIKSELI [mm]: 0,35
  • WYSOKOŚĆ PIKSELI [mm]: 0,41
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 128
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 7
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: biały
  • INTERFEJS DANYCH: RS-232, RS-485, I2C, SPI, USB
  • KONTROLER: EA
  • WBUDOWANA PAMIĘĆ RAM [kB]: 64
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

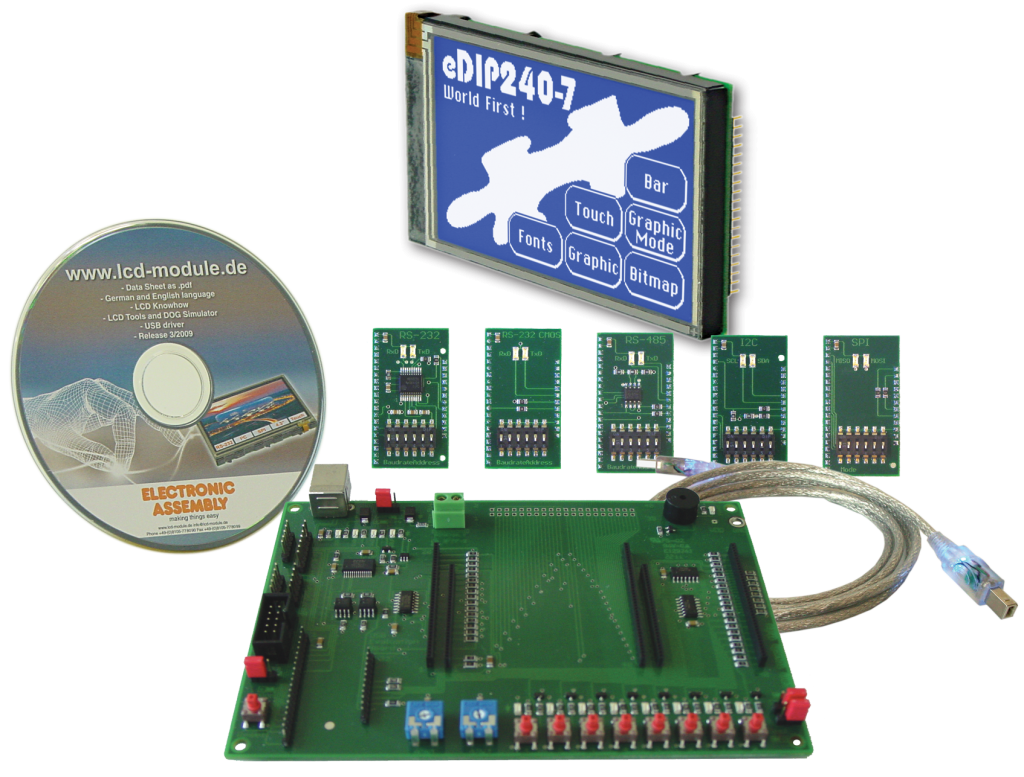

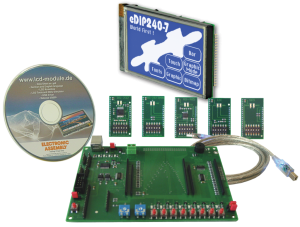

układ uruchomieniowy [starter kit] do inteligentnych [*1] wyświetlaczy graficznych

główne cechy:

  • wyświetlacz EA eDIP240J-7LWTP
  • płytka drukowana z gniazdami [EA 9777-2USB], w które wkłada się programowany wyświetlacz EA eDIP240J-7LWTP
  • płytka adaptera [EA 9777-2PE], adapter złącz: RS-232, RS-485, SPI, I2C, RS-232 (z poziomu CMOSowego)
  • kabel połączeniowy USB
  • oprogramowanie na płycie CD, zawierające :
    ___ sterowniki dla złącza USB w systemach Windows 2000, Windows Vista, Windows XP, Windows 7,
    ___ po zainstalowaniu odpowiedniego sterownika programator jest rozpoznawany jako urządzenie ''eDIP Programmer''
    ___ program terminalowy

dodatkowe informacje:

  • Dołączono płytki adapterów dla RS-485 i RS-232.
  • Zestawy znaków i funkcje graficzne są już wbudowane.
  • Z pamięcią FLASH do przechowywania obrazów, tekstu i całych stron ekranu.
  • Dołączono przykładowe makra.

podstawowe parametry wyświetlacza:

  • zasilanie +5V / 75mA (bez podświetlenia) / 210mA (z podświetleniem),
  • z panelem dotykowym
  • wymiary zewnętrzne modułu = 113 x 70 x 10,8 [mm], gdzie wymiar 10,8 mm = wymiar do wsporników złącza, bez wysokości szpilek złącza

do zamówienia/zakupienia, opcjonalnie:

  • możliwość zamówienia dedykowanej aluminiowej ramki [EA 0FP241-7SW]

 *1

każdy z wyświetlaczy rodziny eDIP jest dzięki wbudowanej ''inteligencji'' - w pełni autonomicznym, dobrze wspłpracującym z otoczeniem, modułem sprzęgającym / panelem operatorskim / HMI, który przy uruchomianiu aplikacji / wdrożenia - nie wymaga od prowadzącego projekt znajomości zawiłości systemów operacyjnych Windows, Windows CE, czy Android, ani żadnych poleceń w kodzie maszynowym cyfrowych układów scalonych, używanych do sterowania matryc w wy wietlaczach LCD / TFT, ani jakiejkolwiek komendy/rozkazu języków: C, C#, czy C++ , a raz napisany dla modułu program/kod [makra] można przenosić między 8 modelami, o różnej wielkości wyświetlaczy/modułów z tej linii produktowej:

rodzaj organizacja ekranu / wymiar      [punkty obrazowe/ przekątna]
monochromatyczne 128x64
64x128		 160x104
104x160		 240x128
128x240		 320x240
240x320
kolorowe / TFT       320x240
240x320		 480x272
272x480		 640x480
480x640		 800x480
480x800
przekątna 2,8'' 3,2'' 4,3'' 3,2'' 4,3'' 5,7'' 7''
