Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA EVALEDIP160W

Przejdź do sekcji Opinie

układ uruchomieniowy [starter kit] do inteligentnych [*1] wyświetlaczy graficznych 3,3"

Przejdź do pełnego opisu
z VAT bez VAT
Cena 890,09 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • WYŁĄCZENIE ZASILANIA [uA]: 25
  • TYP PANELU DOTYKOWEGO: rezystancyjny analogowy
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 8
  • LICZBA PIXEL W KIERUNKU X: 160
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 45,9
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 74
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 159
  • WYSOKOŚĆ CAŁKOWITA [MM]: 109
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 3,3
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 125
  • SZEROKOŚĆ PIKSELI [mm]: 0,42
  • WYSOKOŚĆ PIKSELI [mm]: 0,4
  • TERMINAL: Piny
  • LICZBA PIKSELI W KIERUNKU Y: 104
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 8
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: biały
  • INTERFEJS DANYCH: RS-232, RS-485, I2C, SPI, USB
  • KONTROLER: EA
  • WBUDOWANA PAMIĘĆ RAM [kB]: 64
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (rurka świetlna)

Opis

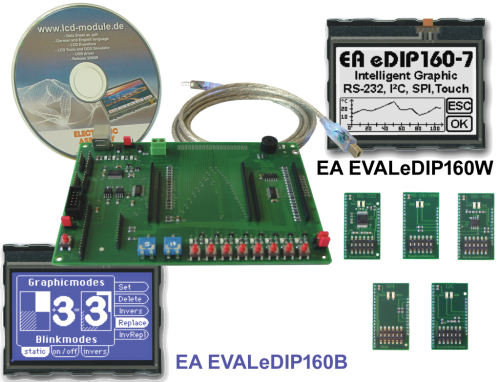

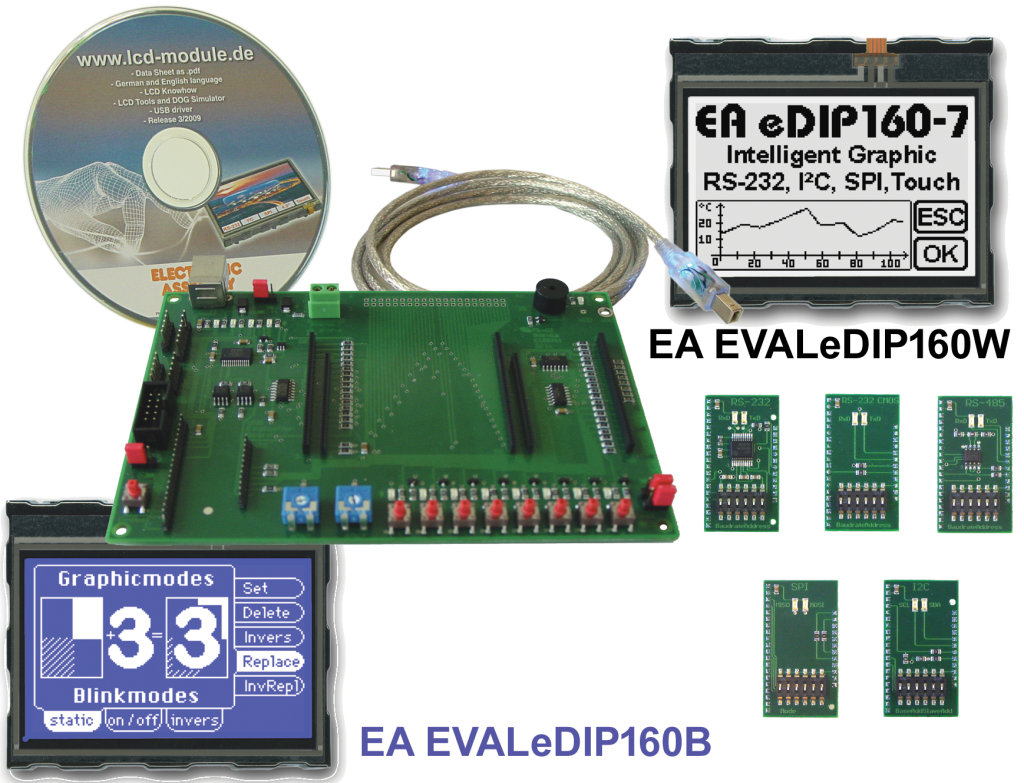

układ uruchomieniowy [starter kit] do inteligentnych [*1] wyświetlaczy graficznych

główne cechy:

  • wyświetlacz EA eDIP160W-7ATP
  • płytka drukowana z gniazdami [EA 9777-2USB], w które wkłada się programowany wyświetlacz EA eDIP160W-7ATP
  • płytka adaptera [EA 9777-2PE], adapter złącz: RS-232, RS-485, SPI, I2C, RS-232 (z poziomu CMOSowego)
  • kabel połączeniowy USB
  • oprogramowanie na płycie CD, zawierające :
    ___ sterowniki dla złącza USB w systemach Windows 2000, Windows Vista, Windows XP, Windows 7,
    ___ po zainstalowaniu odpowiedniego sterownika programator jest rozpoznawany jako urządzenie ''eDIP Programmer''
    ___ program terminalowy

dodatkowe informacje:

  • Dołączono płytki adapterów dla RS-485 i RS-232.
  • Zestawy znaków i funkcje graficzne są już wbudowane.
  • Z pamięcią FLASH do przechowywania obrazów, tekstu i całych stron ekranu.
  • Dołączono przykładowe makra.

podstawowe parametry wyświetlacza:

  • zasilanie +3.3 V / 12 mA / 190 mA ... +5 V / 20 mA / 125 mA (bez podświetlenia/z podświetleniem),
  • z panelem dotykowym
  • wymiary zewnętrzne modułu = 81,5 x 67,5 x 12,1 [mm], gdzie wymiar 12,1 mm = wymiar do wsporników złącza, bez wysokości szpilek złącza

do zamówienia/zakupienia, opcjonalnie:

  • możliwość zamówienia dedykowanej aluminiowej ramki [EA 0FP161-7SW]

 *1

każdy z wyświetlaczy rodziny eDIP jest dzięki wbudowanej ''inteligencji'' - w pełni autonomicznym, dobrze wspłpracującym z otoczeniem, modułem sprzęgającym / panelem operatorskim / HMI, który przy uruchomianiu aplikacji / wdrożenia - nie wymaga od prowadzącego projekt znajomości zawiłości systemów operacyjnych Windows, Windows CE, czy Android, ani żadnych poleceń w kodzie maszynowym cyfrowych układów scalonych, używanych do sterowania matryc w wy wietlaczach LCD / TFT, ani jakiejkolwiek komendy/rozkazu języków: C, C#, czy C++ , a raz napisany dla modułu program/kod [makra] można przenosić między 8 modelami, o różnej wielkości wyświetlaczy/modułów z tej linii produktowej:

rodzaj organizacja ekranu / wymiar      [punkty obrazowe/ przekątna]
monochromatyczne 128x64
64x128		 160x104
104x160		 240x128
128x240		 320x240
240x320
kolorowe / TFT       320x240
240x320		 480x272
272x480		 640x480
480x640		 800x480
480x800
przekątna 2,8'' 3,2'' 4,3'' 3,2'' 4,3'' 5,7'' 7''

Pliki do pobrania

File icon Flyer eDIP 2013 englisch.pdf 398.53 kB

Flyer eDIP 2013 englisch.pdf

File icon evaledip128-240e.pdf 4.16 MB

evaledip128-240e.pdf

File icon edip160-7e.pdf 1.63 MB

edip160-7e.pdf
