Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

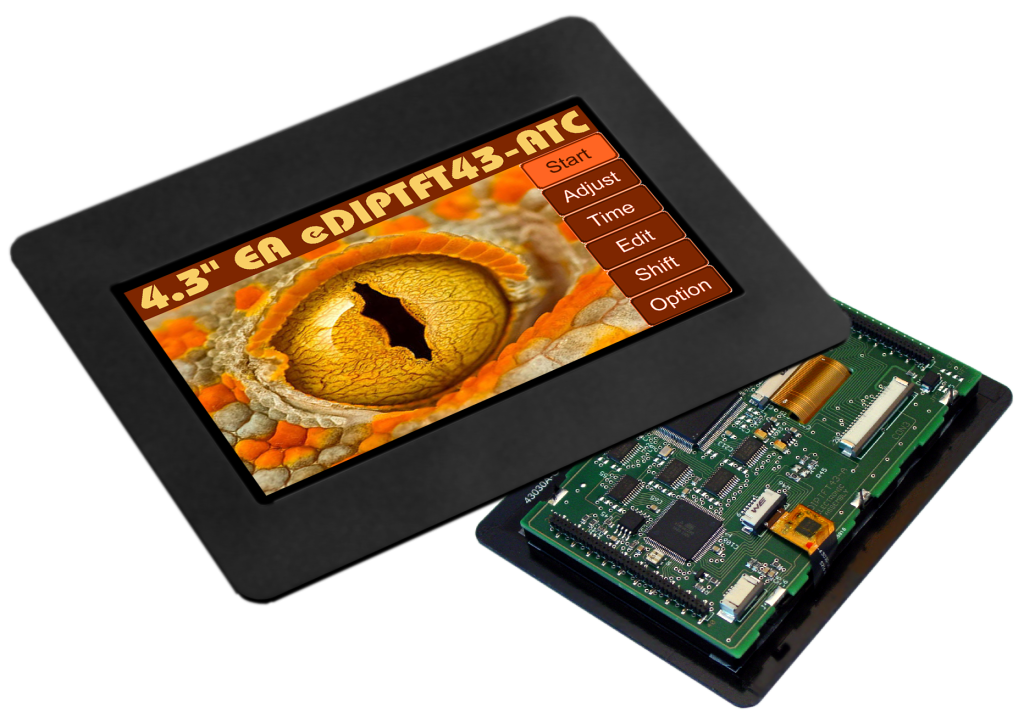

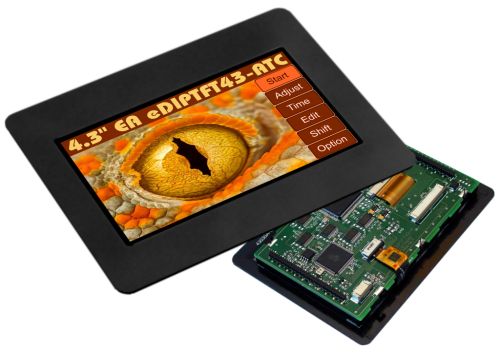

EA EDIPTFT43-ATC

Przejdź do sekcji Opinie

"inteligentny" wyświetlacz graficzny wykonany w technologii TFT 4,3"

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 896,19 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • WBUDOWANA PAMIĘĆ FLASH [kB]: 4000
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 8
  • LICZBA PIXEL W KIERUNKU X: 480
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 57,5
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 98,7
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 120
  • GRUBOŚĆ CAŁKOWITA [MM]: 13.5
  • WYSOKOŚĆ CAŁKOWITA [MM]: 92
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 4,3
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 180
  • SZEROKOŚĆ PIKSELI [mm]: 0,198
  • WYSOKOŚĆ PIKSELI [mm]: 0,198
  • TERMINAL: Szpilki
  • LICZBA PIKSELI W KIERUNKU Y: 272
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 16
  • TECHNOLOGIA WYŚWIETLANIA: Kolor TFT
  • KOLOR WYŚWIETLACZA: RGB
  • INTERFEJS DANYCH: RS-232 , I2C , SPI
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: Dostępne oświetlenie

Opis

"inteligentny" [*1] wyświetlacz graficzny wykonany w technologii TFT

główne cechy:

  • z przekątną ekranu = 4,3 cala,
  • z rozdzielczością = 480 x 272 punkty obrazowe,
  • z pojemnościowym ekranem dotykowym,
  • z 16-bitową głębią kolorów zapewniającą wyświetlanie 65.536 różnych barw,
  • łatwoprogramowalny - dzięki wbudowanemu sterownikowi interpretującemu proste rozkazy kontrolujące wyświetlanie grafiki i tekstu,
  • 8 predefiniowanych rodzajów czcionki z możliwością indywidualnego ich "dostrojenia",
  • funkcja powiększania "zoom" dostępna dla wszystkich rodzajów czcionki, o wielkości od 2 mm do 80 mm, także tych wyświetlanych w pozycji odwróconej o 90° orientacji,
  • wbudowane funkcje kreślenia prostej, wyświetlania/rozświetlania pojedynczych punktów, zakreślania obszaru, funkcje kreślenia wykresów słupkowych i wiele innych,
  • możliwość mieszania / wyświetlania obok siebie tekstu i grafiki,
  • wszystkie funkcje kontrolujące wyświetlany obraz umożliwiają lokowanie treści na ekranie z dokładnością posadowienie = 1 punkt obrazowy,

dodatkowo:

  • jeden rozkaz zmienia orientację wyświetlanych treści obrazowych (przełącznik rozkazowy - portret/pejzaż) i wyświetlacz zmienia rozdzielczość na 272x480, co umożliwia prostą zmianę sposobu użycia wyświetlacza, czyli jego wbudowanie inny sposób, w urządzenie,
  • analogowy/współrzędnościowy ekran dotykowy umożliwia ustawienie różnych rozdzielczości dotykowych pól wyboru,
  • 80 różnych "dzwonków" do wykorzystania jako dźwiękowe potwierdzenia wyborów, komunikaty, etc ...
  • możliwość programowego sterowania pracą podświetlenia (włącz/wyłącz + regulacja jasności),

możliwości sprzętowe:

  • 4MB pamięci podręcznej Flash zabudowanej w module, gotowej na przyjęcie makr, samodzielnie zaprojektowanych czcionek, obrazów i animacji,
  • 2 analogowe linie wejściowe komfortowo "obsługiwane " przez wbudowane oprogramowanie,
  • 3 osobne złącza funkcjonujące w module: RS-232, I2C albo SPI,
  • 8 cyfrowych linii wejściowych + 8 cyfrowych linii wyjściowych,

podstawowe parametry:

  • zasilanie +5V / 180mA,
  • wymiary zewnętrzne modułu = 120 x 92 x 12,3 [mm], gdzie wymiar 12,3 mm = wymiar do wsporników złącza, bez wysokości szpilek złącza

do zamówienia/zakupienia, opcjonalnie:

  • dedykowana, metalowa ramka, w kolorze czarnym [EA 0FP481-43SW]

*1

każdy z wyświetlaczy rodziny eDIP jest dzięki wbudowanej ''inteligencji'' - w pełni autonomicznym, dobrze wspłpracującym z otoczeniem, modułem sprzęgającym / panelem operatorskim / HMI, który przy uruchomianiu aplikacji / wdrożenia - nie wymaga od prowadzącego projekt znajomości zawiłości systemów operacyjnych Windows, Windows CE, czy Android, ani żadnych poleceń w kodzie maszynowym cyfrowych układów scalonych, używanych do sterowania matryc w wy wietlaczach LCD / TFT, ani jakiejkolwiek komendy/rozkazu języków: C, C#, czy C++ , a raz napisany dla modułu program/kod [makra] można przenosić między 8 modelami, o różnej wielkości wyświetlaczy/modułów z tej linii produktowej:

rodzaj organizacja ekranu / wymiar      [punkty obrazowe/ przekątna]
monochromatyczne 128x64
64x128		 160x104
104x160		 240x128
128x240		 320x240
240x320
kolorowe / TFT       320x240
240x320		 480x272
272x480		 640x480
480x640		 800x480
480x800
przekątna 2,8'' 3,2'' 4,3'' 3,2'' 4,3'' 5,7'' 7''

Pliki do pobrania

File icon Flyer eDIPTFT 2013 deutsch.pdf 381.61 kB

Flyer eDIPTFT 2013 deutsch.pdf

File icon Flyer eDIPTFT 2013 englisch.pdf 380.33 kB

Flyer eDIPTFT 2013 englisch.pdf

File icon ediptft43-a.pdf 4.04 MB

ediptft43-a.pdf

File icon ediptft43-ae.pdf 4.00 MB

ediptft43-ae.pdf

File icon eDIPTFT43Acomp.pdf 1.87 MB

eDIPTFT43Acomp.pdf
