Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

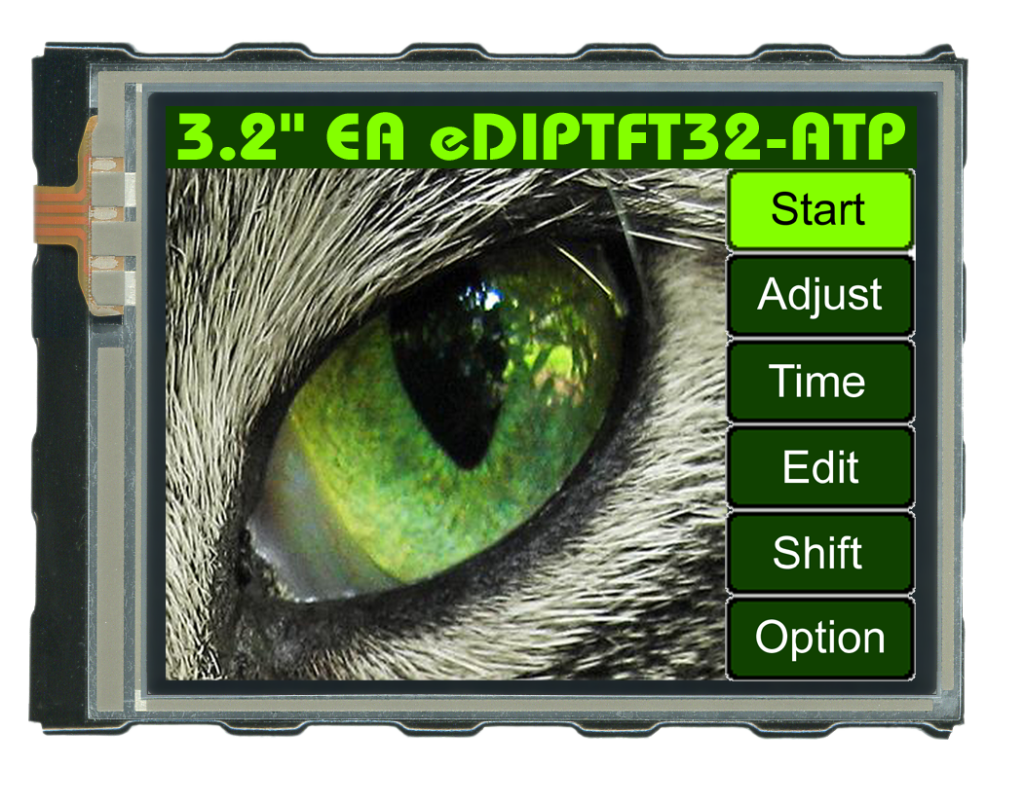

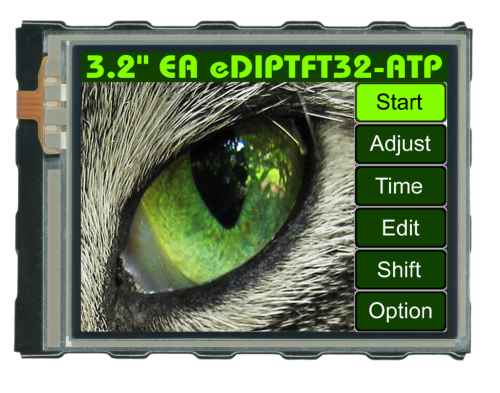

EA EDIPTFT32-ATP

Przejdź do sekcji Opinie

"inteligentny" wyświetlacz graficzny wykonany w technologii TFT 3,2"

Przejdź do pełnego opisu
z VAT bez VAT
Cena 1 409,54 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-2 3-9 10-24 25-100
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • WBUDOWANA PAMIĘĆ FLASH [kB]: 4000
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 8
  • LICZBA PIXEL W KIERUNKU X: 320
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 52
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 68
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 82
  • GRUBOŚĆ CAŁKOWITA [MM]: 12.3
  • WYSOKOŚĆ CAŁKOWITA [MM]: 60,5
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 3.2
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 120
  • SZEROKOŚĆ PIKSELI [mm]: 0,202
  • WYSOKOŚĆ PIKSELI [mm]: 0,202
  • TERMINAL: Szpilki
  • LICZBA PIKSELI W KIERUNKU Y: 240
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA PORTÓW CYFROWYCH I/O: 16
  • TECHNOLOGIA WYŚWIETLANIA: Kolor TFT
  • KOLOR WYŚWIETLACZA: RGB
  • INTERFEJS DANYCH: RS-232 , I2C , SPI
  • KONTROLER: EA
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: wymagany

Opis

"inteligentny" [*1] wyświetlacz graficzny wykonany w technologii TFT

główne cechy:

  • z przekątną ekranu = 3,2 cala,
  • z rozdzielczości = 320 x 240 punktów obrazowych,
  • z rezystancyjnym ekranem dotykowym,
  • z 16-bitową głębią kolorów zapewniającą wyświetlanie 65.536 różnych barw,
  • łatwoprogramowalny - dzięki wbudowanemu sterownikowi interpretującemu proste rozkazy kontrolujące wyświetlanie grafiki i tekstu,
  • 8 predefiniowanych rodzajów czcionki z możliwością indywidualnego ich "dostrojenia",
  • funkcja powiększania "zoom" dostępna dla wszystkich rodzajów czcionki, o wielkości od 2 mm do 80 mm, także tych wyświetlanych w pozycji odwróconej o 90° orientacji,
  • wbudowane funkcje kreślenia prostej, wyświetlania/rozświetlania pojedynczych punktów, zakreślania obszaru, funkcje kreślenia wykresów słupkowych i wiele innych,
  • możliwość mieszania / wyświetlania obok siebie tekstu i grafiki,
  • wszystkie funkcje kontrolujące wyświetlany obraz umożliwiają lokowanie treści na ekranie z dokładnością posadowienie = 1 punkt obrazowy,

dodatkowo:

  • jeden rozkaz zmienia orientację wyświetlanych treści obrazowych (przełącznik rozkazowy - portret/pejzaż) i wyświetlacz zmienia rozdzielczość na 240x320, co umożliwia prostą zmianę sposobu użycia wyświetlacza, czyli jego wbudowanie inny sposób, w urządzenie,
  • analogowy/współrzędnościowy ekran dotykowy umożliwia ustawienie różnych rozdzielczości dotykowych pól wyboru,
  • 80 różnych "dzwonków" do wykorzystania jako dźwiękowe potwierdzenia wyborów, komunikaty, etc ...
  • możliwość programowego sterowania pracą podświetlenia (włącz/wyłącz + regulacja jasności),

możliwości sprzętowe:

  • 4MB pamięci podręcznej Flash zabudowanej w module, gotowej na przyjęcie makr, samodzielnie zaprojektowanych czcionek, obrazów i animacji,
  • 2 analogowe linie wejściowe komfortowo "obsługiwane " przez wbudowane oprogramowanie,
  • 3 osobne złącza funkcjonujące w module: RS-232, I2C albo SPI,
  • 8 cyfrowych linii wejściowych + 8 cyfrowych linii wyjściowych,

podstawowe parametry:

  • zasilanie +3,3V / 160mA ... +5V / 120mA,
  • wymiary zewnętrzne modułu = 82 x 60,5 x 12,3 [mm], gdzie wymiar 12,3 mm = wymiar do wsporników złącza, bez wysokości szpilek złącza

do zamówienia/zakupienia, opcjonalnie:

  • dedykowana, metalowa ramka, w kolorze czarnym [EA 0FP322-32SW]

*1

każdy z wyświetlaczy rodziny eDIP jest dzięki wbudowanej ''inteligencji'' - w pełni autonomicznym, dobrze wspłpracującym z otoczeniem, modułem sprzęgającym / panelem operatorskim / HMI, który przy uruchomianiu aplikacji / wdrożenia - nie wymaga od prowadzącego projekt znajomości zawiłości systemów operacyjnych Windows, Windows CE, czy Android, ani żadnych poleceń w kodzie maszynowym cyfrowych układów scalonych, używanych do sterowania matryc w wy wietlaczach LCD / TFT, ani jakiejkolwiek komendy/rozkazu języków: C, C#, czy C++ , a raz napisany dla modułu program/kod [makra] można przenosić między 8 modelami, o różnej wielkości wyświetlaczy/modułów z tej linii produktowej:

rodzaj organizacja ekranu / wymiar      [punkty obrazowe/ przekątna]
monochromatyczne 128x64
64x128		 160x104
104x160		 240x128
128x240		 320x240
240x320
kolorowe / TFT       320x240
240x320		 480x272
272x480		 640x480
480x640		 800x480
480x800
przekątna 2,8'' 3,2'' 4,3'' 3,2'' 4,3'' 5,7'' 7''
