Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

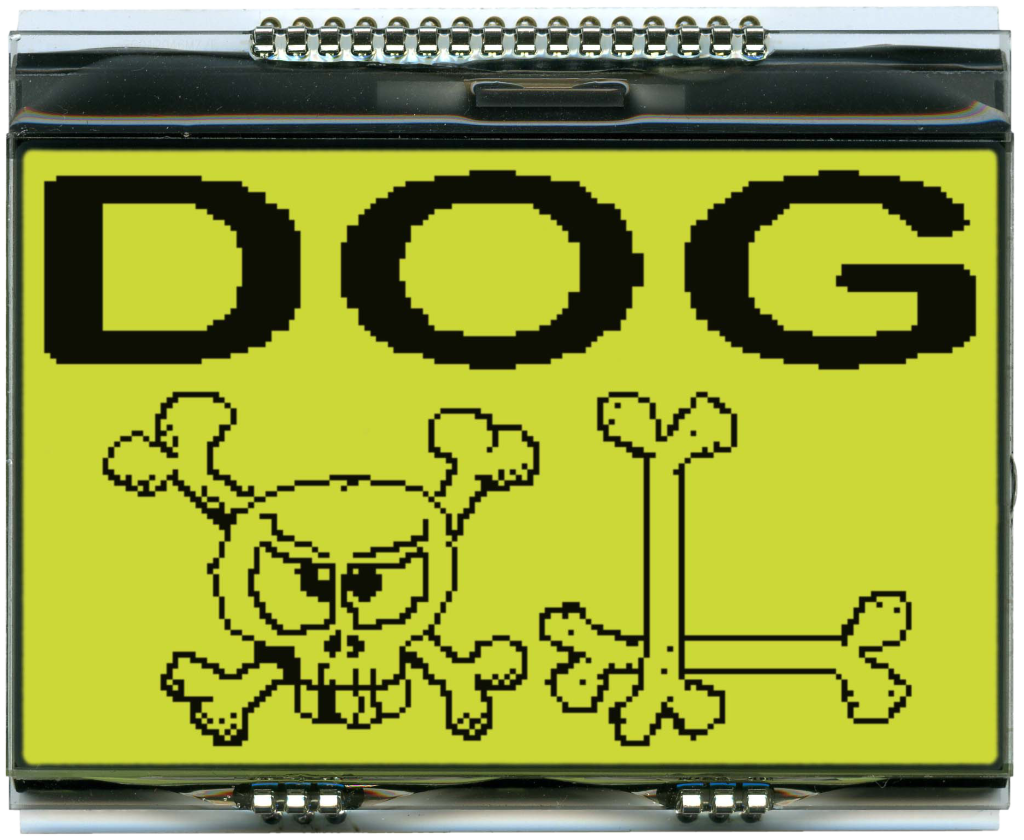

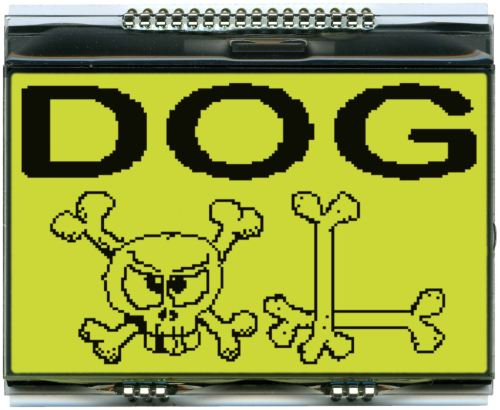

EA DOGXL160E-7

Przejdź do sekcji Opinie

Wyświetlacz graficzny 160x104 DOG

Przejdź do pełnego opisu
z VAT bez VAT
Cena 203,31 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-29 sztuk 30-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 48 godzin

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 160
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 45,6
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 72
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 78
  • GRUBOŚĆ CAŁKOWITA [MM]: 2.8
  • WYSOKOŚĆ CAŁKOWITA [MM]: 64
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 3.3
  • SZEROKOŚĆ PIKSELI [mm]: 0,418
  • WYSOKOŚĆ PIKSELI [mm]: 0,397
  • TERMINAL: Szpilki
  • LICZBA PIKSELI W KIERUNKU Y: 104
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: żółty/zielony
  • INTERFEJS DANYCH: I2C , SPI
  • KONTROLER: UC1610
  • WBUDOWANA PAMIĘĆ RAM [kB]: 5
  • PODŚWIETLENIE: wymagany

Opis

wyświetlacz graficzny a'la DIL scalak [*2]

główne cechy:

  • kontrastowy, pozytywowy wyświetlacz graficzny (STN), o organizacji 160*104 punkty,
    który przy emulacji pracy znakowej może wyświetlać znaki alfanumeryczne:
    mniejsze, co daje 13 linii po 26 znaków,
    lub
    większe, co daje 6 linii po 20 znaków,
  • z przekątną 3,3", z ciemnymi punktami obrazowymi na żółto-zielonym tle,
  • sterownik UC1610 ze zintegrowaną pamięcią obrazu na pokładzie,
  • wbudowane 4 sprzęgi szeregowe: 3/4-wire, 8/9-bitowe SPI iraz 2-wire I2C,

podstawowe parametry:

  • napięcie zasilania = +2,6V..3,3V, przy poborze prądu przez sam wyświetlacz = 700uA,
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [wewnątrz-modułowe przetwarzanie napięcia zasilania],
  • wymiary zewnętrzne modułu [mm]: 78 * 61 * 2,8 (2,8mm - bez wyprowadzeń),

do zamówienia/zakupienia, opcjonalnie:

  • podświetlenia w jednym z siedmiu wykonań:

    białego
    		   [EA LED78x64-W]
    żółto-zielonego
    		 [EA LED78x64-G]
    zielonego
    		 [EA LED78x64-E]
    niebieskiego
    		 [EA LED78x64-B]
    czerwonego
    		 [EA LED78x64-R]
    bursztynowego [EA LED78x64-A]
    R G B
    		 [EA LED78x64-RGB]
  • jednorzędowe złącza żeńskie (gniazda) o wysokości 4,8 mm dla łatwego montażu modułu =[EA FL-20P]
  • ekran dotykowy (touch panel) =[EA TOUCH160-1]
  • złącze ZIF do ekranu dotykowego =[EA WF100-04S]
  • moduł testowy ze złączem USB do komputera PC =[EA 9780-2USB]
  • zestaw znaków, np. 6x8, 8x8, 8x16, cyrylica i edytor czcionek =[EA USBSTICK-FONT]

 *2

moduł należy do rodziny modułów DOGM [DIL On Glas Module], co oznacza, że jego wyprowadzenia są zorganizowane jak wyprowadzenia układu scalonego, a to znaczy że można do jego połączenia z płytką drukowaną użyć standardowego złącza o rastrze 2,54 mm, przez co moduł jest przygotowany do montażu zarówno przez wlutowanie w płytkę obwodu drukowanego, ale i alternatywnie - poprzez wciśnięcie do gniazda na płytce obwodu sterownika, pod wyświetlacz można podłożyć/podstawić podświetlenie o wybranym kolorze świecenia, w najlepszym wypadku wybrane z 7 możliwych/dostępnych wykonań, przynależność do rodziny DOGx oznacza pełną zamienność mechaniczną, wewnątrz-rodzinną z pozostałymi wyświetlaczami z rodziny, które to wyświetlaczy mogą się różnić między sobą:
  • napięciem zasilania [3,3/5 V DC],
  • technologią wykonania [STN/FSTN],
  • dostępną czytelnością [bez/z podświetleniem],
  • sposobem wyświetlania informacji [negatyw/pozytyw],
  • dla rodziny DOGM - organizacją ekranu [graficzne/znakowe]
  • dla rodziny DOGM - wielkością znaków [12/5,6/3,7 mm]

według tych reguł [wymienności modeli / wymienności podświetleń] zaprojektowane zostały następujące grupy/rodziny modułów:

  wymiary rodzaj / organizacja
rodzina [mm] ["] [pixeli / X*Y znaków [o wysokości ... mm] opisowo kolory podświetleń
DOGS104 36 * 28 1,4 4*10[2,6] / 2*10[5,2] najmniejsze moduły A/GR/ERW
DOGS102 39 * 41 1,7 102 x 64 [punktów] najmniejsze moduły graficzne W/A/GR
DOGS164 33 * 40 1,6 4*16[3,2] /2*16[6,4] mniejsze moduły A/ERW
DOGM [1/2] 55 * 27 2,1 1*8[12] + 2*16[5,6] + 3*16 [3,7] najdłużej dostępne W/G/B/R/A/RGB
DOGM [2/2] 55 * 27 2,1 132 x 32 [punktów] najdłużej dostępne W/G/B/R/A/RGB
DOGM128 55 * 46 2,3 128 x 64 [punktów] pierwsze średnie W/G/E/B/R/A/RGB
DOGM204 66 * 40 3,6 4 * 20 [4,8] najwiścej tekstu W/A/GR
DOGL128 68 * 51 2,8 128 x 64 [punktów] większe moduły W/G/E/B/R/A/RGB
DOGXL160 78 * 61 3,3 160 x 104 [punktów] największe moduły W/G/E/B/R/A/RGB
DOGM240 94 * 40 3,6 240 x 64 [punktów] największe wąskie W/A/GR
DOGXL240 94 * 67 3,9 240 x 128 [punktów] naj-największe W/A/GR

kolory podświetleń :
A[mber]=bursztynowe/pomarańczowe, __ B[lue]=niebieskie, __ [gr]E[en]=zielone, __ R[ed]=czerwone, __ W[hite]=białe
G[reen-yellow]=żółto-zielone, __ G[reen]-R[ed]=zielono-czerwone, __ R[ed]-G[reen]-B[lue]=zmienne/trójskładnikowe, __ E[green]-R[ed]-W[hite]=zmienne/trójskładnikowe



Pliki do pobrania

File icon dogxl160-7.pdf 987.11 kB

dogxl160-7.pdf

File icon dogxl160-7e.pdf 985.79 kB

dogxl160-7e.pdf

File icon uc1610.pdf 636.38 kB

uc1610.pdf

File icon Flyer DOG 2013 deutsch.pdf 382.38 kB

Flyer DOG 2013 deutsch.pdf

File icon Flyer DOG 2013 englisch.pdf 378.17 kB

Flyer DOG 2013 englisch.pdf
