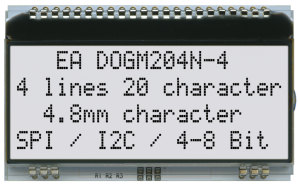

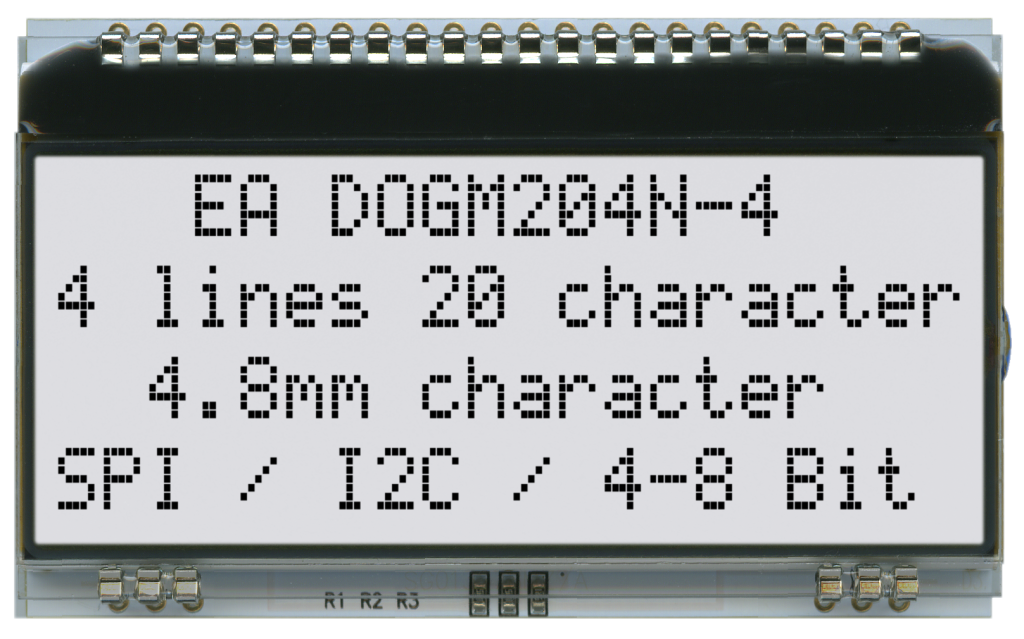

EA DOGM204N-A

Przejdź do sekcji Opinie

Wyświetlacz alfanumeryczny DOG 4x20

Przejdź do pełnego opisu
z VAT bez VAT
Cena 46,56 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-23 sztuk 24-99 sztuk >=100 sztuk
szt.
Dostępność:
na wyczerpaniu
Czas wysyłki: 48 godzin

Cechy produktu

Atrybuty alfanumeryczne

  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 26
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 63
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • GRUBOŚĆ CAŁKOWITA [MM]: 2
  • SZEROKOŚĆ CAŁKOWITA [MM]: 66
  • WYSOKOŚĆ CAŁKOWITA [MM]: 40
  • SZEROKOŚĆ PIKSELA [mm]: 0,48
  • WYSOKOŚĆ PIKSELI [mm]: 0,59
  • TERMINAL: Szpilki
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA LINII: 4
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 3
  • LICZBA ZNAKÓW W WIERSZU: 20
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: biały
  • INTERFEJS DANYCH: 4-bitowy , 8-bitowy , I2C , SPI
  • KONTROLER: SSD1803A
  • ROZMIAR ZNAKU [MM]: 4.8
  • PODŚWIETLENIE: bez

Opis

wyświetlacz graficzny a'la DIL scalak [*2]

główne cechy:

  • kontrastowy, pozytywowy wyświetlacz alfanumeryczny (STN), o organizacji 4*20 znaków,
  • wysokość znaków = 4,80 mm, z ciemnymi punktami obrazowymi na białym tle,wykonany jako struktura reflektive, czyli bez możliwości podświetlania,
  • sterownik SSD1803A na pokładzie, co umożliwia sterowanie przez
    __ 4 lub 8-bitową szynę danych albo przez
    __ 4-liniowy interfejs SPI,

podstawowe parametry:

  • napięcie zasilania = 3,3V, przy poborze prądu przez sam wyświetlacz = 250 uA,
  • napięcie zasilania podświetlenia = 3,3V (prąd 3...80 mA) lub 5V (prąd 2...40 mA),
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [wewnątrz-modułowe przetwarzanie napięcia zasilania],
  • sterownik obsługuje 3 zestawy znaków: cyrylicę, angielsko-japoński i europejski,
  • wymiary zewnętrzne modułu [mm]: 66 * 40 * 2 (2mm - bez wyprowadzeń),

do zamówienia/zakupienia, opcjonalnie:

  • jednorzędowe złącza żeńskie (gniazda) o wysokości 4,8 mm dla łatwego montażu modułu [EA FL-22P]
  • starter/płytka demonstracyjna do wyświetlaczy serii DOGM [Windows/USB] [EA 9780-4USB]

 *2

moduł należy do rodziny modułów DOGM [DIL On Glas Module], co oznacza, że jego wyprowadzenia są zorganizowane jak wyprowadzenia układu scalonego, a to znaczy że można do jego połączenia z płytką drukowaną użyć standardowego złącza o rastrze 2,54 mm, przez co moduł jest przygotowany do montażu zarówno przez wlutowanie w płytkę obwodu drukowanego, ale i alternatywnie - poprzez wciśnięcie do gniazda na płytce obwodu sterownika, pod wyświetlacz można podłożyć/podstawić podświetlenie o wybranym kolorze świecenia, w najlepszym wypadku wybrane z 7 możliwych/dostępnych wykonań, przynależność do rodziny DOGx oznacza pełną zamienność mechaniczną, wewnątrz-rodzinną z pozostałymi wyświetlaczami z rodziny, które to wyświetlaczy mogą się różnić między sobą:
  • napięciem zasilania [3,3/5 V DC],
  • technologią wykonania [STN/FSTN],
  • dostępną czytelnością [bez/z podświetleniem],
  • sposobem wyświetlania informacji [negatyw/pozytyw],
  • dla rodziny DOGM - organizacją ekranu [graficzne/znakowe]
  • dla rodziny DOGM - wielkością znaków [12/5,6/3,7 mm]

według tych reguł [wymienności modeli / wymienności podświetleń] zaprojektowane zostały następujące grupy/rodziny modułów:

  wymiary rodzaj / organizacja
rodzina [mm] ["] [pixeli / X*Y znaków [o wysokości ... mm] opisowo kolory podświetleń
DOGS104 36 * 28 1,4 4*10[2,6] / 2*10[5,2] najmniejsze moduły A/GR/ERW
DOGS102 39 * 41 1,7 102 x 64 [punktów] najmniejsze moduły graficzne W/A/GR
DOGS164 33 * 40 1,6 4*16[3,2] /2*16[6,4] mniejsze moduły A/ERW
DOGM [1/2] 55 * 27 2,1 1*8[12] + 2*16[5,6] + 3*16 [3,7] najdłużej dostępne W/G/B/R/A/RGB
DOGM [2/2] 55 * 27 2,1 132 x 32 [punktów] najdłużej dostępne W/G/B/R/A/RGB
DOGM128 55 * 46 2,3 128 x 64 [punktów] pierwsze średnie W/G/E/B/R/A/RGB
DOGM204 66 * 40 3,6 4 * 20 [4,8] najwiścej tekstu W/A/GR
DOGL128 68 * 51 2,8 128 x 64 [punktów] większe moduły W/G/E/B/R/A/RGB
DOGXL160 78 * 61 3,3 160 x 104 [punktów] największe moduły W/G/E/B/R/A/RGB
DOGM240 94 * 40 3,6 240 x 64 [punktów] największe wąskie W/A/GR
DOGXL240 94 * 67 3,9 240 x 128 [punktów] naj-największe W/A/GR

kolory podświetleń :
A[mber]=bursztynowe/pomarańczowe, __ B[lue]=niebieskie, __ [gr]E[en]=zielone, __ R[ed]=czerwone, __ W[hite]=białe
G[reen-yellow]=żółto-zielone, __ G[reen]-R[ed]=zielono-czerwone, __ R[ed]-G[reen]-B[lue]=zmienne/trójskładnikowe, __ E[green]-R[ed]-W[hite]=zmienne/trójskładnikowe
