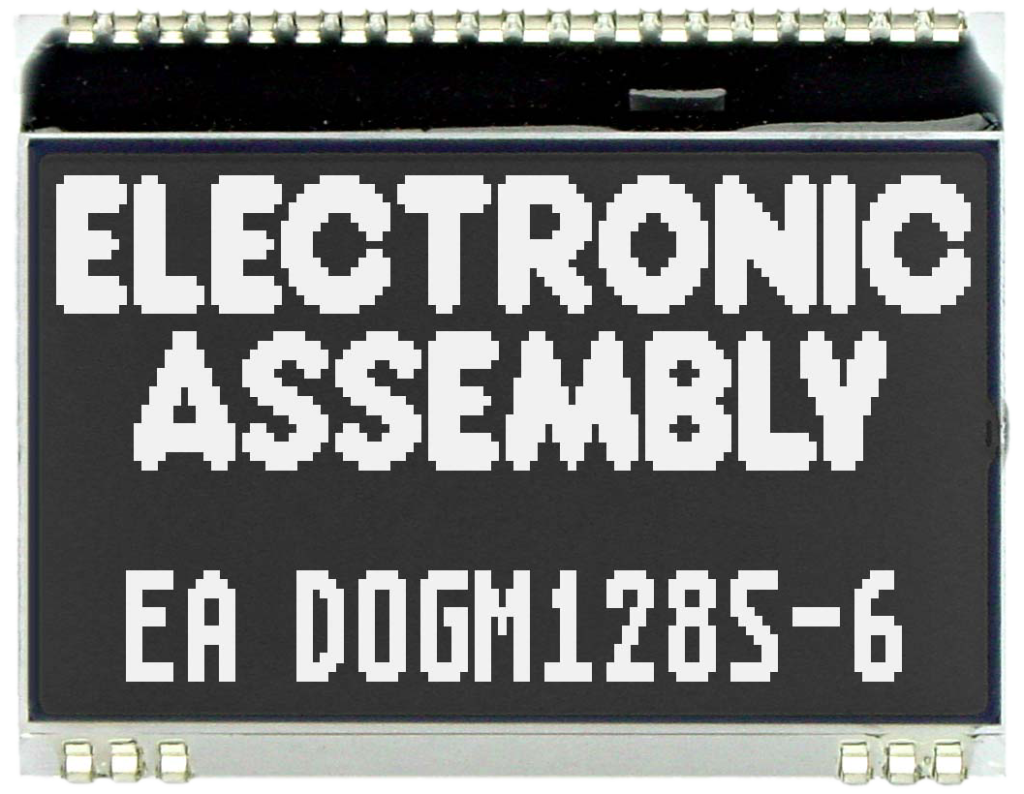

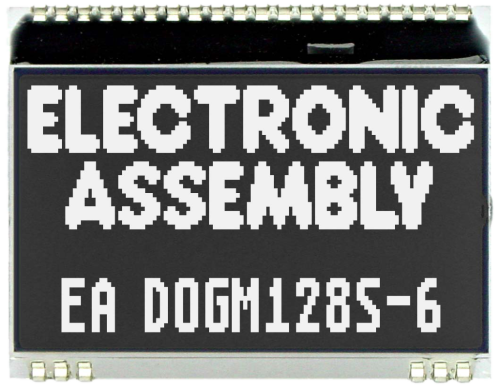

EA DOGM128S-6

Przejdź do sekcji Opinie

Wyświetlacz graficzny DOG 128x64

Przejdź do pełnego opisu
z VAT bez VAT
Cena 99,20 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty graficzne

  • LICZBA PIXEL W KIERUNKU X: 128
  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 31
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 51
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • SZEROKOŚĆ CAŁKOWITA [MM]: 2
  • GRUBOŚĆ CAŁKOWITA [MM]: 55
  • WYSOKOŚĆ CAŁKOWITA [MM]: 46
  • ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2.3
  • SZEROKOŚĆ PIKSELI [mm]: 0,36
  • WYSOKOŚĆ PIKSELI [mm]: 0,42
  • TERMINAL: Szpilki
  • LICZBA PIKSELI W KIERUNKU Y: 64
  • TEMPERATURA PRACY: -20 ... +70 °C
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: czarny
  • INTERFEJS DANYCH: SPI
  • KONTROLER: ST7565
  • WBUDOWANA PAMIĘĆ RAM [kB]: 1
  • PODŚWIETLENIE: wymagany

Opis

 wyświetlacz graficzny a'la DIL scalak [*2]

główne cechy:

  • bardzo kontrastowy, negatywowy wyświetlacz graficzny (FSTN), o organizacji 128*64 punkty,
    który przy emulacji pracy znakowej może wyświetlać znaki alfanumeryczne:
    mniejsze, co daje 8 linii po 21 znaków,
    lub
    większe, co daje 4 linie po 10 znaków,
  • z przekątną 2,3", z białymi punktami obrazowymi na czarnym tle,
  • sterownik ST7565 z 4-liniowym interfejsem SPI,

podstawowe parametry:

  • napięcie zasilania = +3,0V..3,3V, przy poborze prądu przez sam wyświetlacz = 270uA,
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [wewnątrz-modułowe przetwarzanie napięcia zasilania],
  • wymiary zewnętrzne modułu [mm]: 55 * 43,18 * 2,0 (2,0mm - bez wyprowadzeń),

do zamówienia/zakupienia, opcjonalnie:

  • podświetlenia w jednym z siedmiu wykonań:

białego
   [EA LED55x46-W]
żółto-zielonego
 [EA LED55x46-G]
zielonego
 [EA LED55x46-E]
niebieskiego
 [EA LED55x46-B]
czerwonego
 [EA LED55x46-R]
bursztynowego [EA LED55x46-A]
R G B
 [EA LED55x46-RGB]
  • jednorzędowe złącza żeńskie (gniazda) o wysokości 4,8 mm dla łatwego montażu modułu =[EA FL-20P]

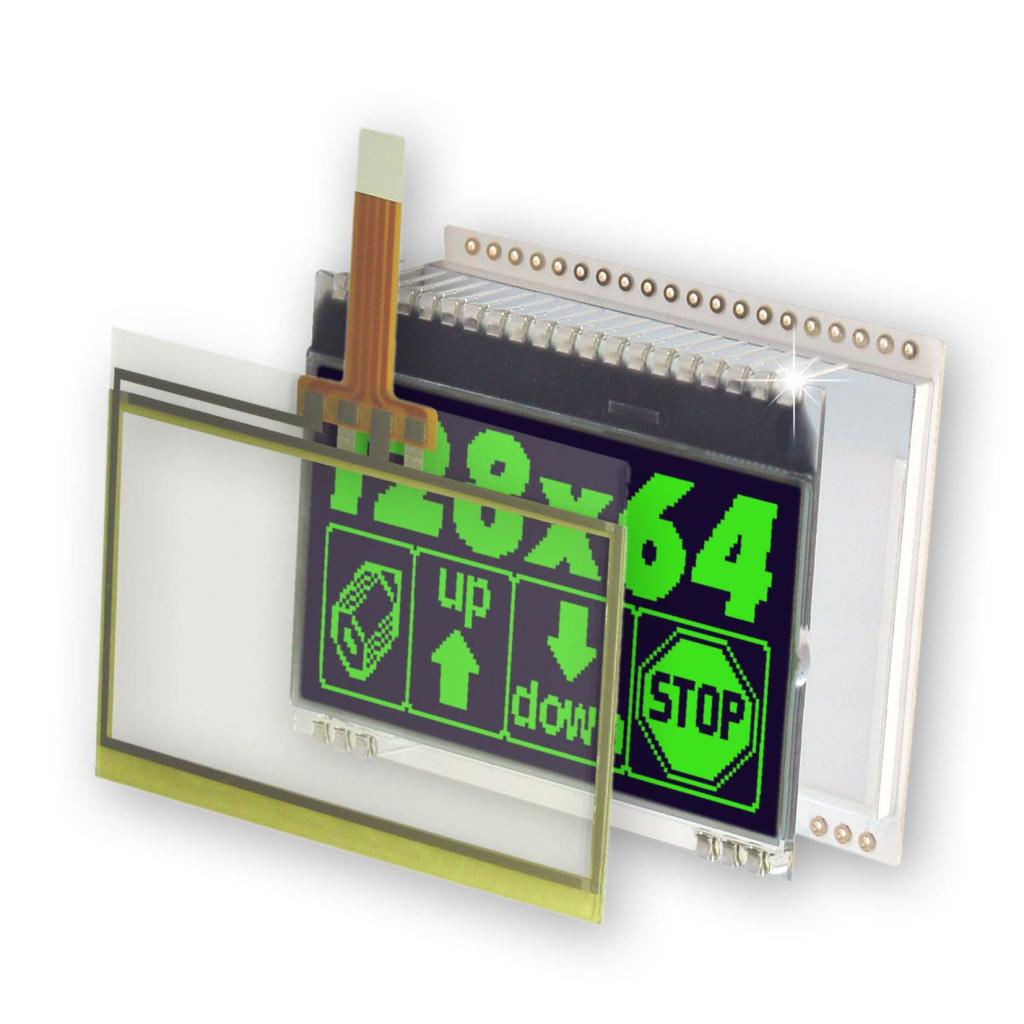

  • ekran dotykowy (touch panel) =[EA TOUCH128-1]
  • złącze ZIF do ekranu dotykowego =[EA WF100-04S]
  • moduł testowy ze złączem USB do komputera PC =[EA 9780-2USB]

 *2

moduł należy do rodziny modułów DOGM [DIL On Glas Module], co oznacza, że jego wyprowadzenia są zorganizowane jak wyprowadzenia układu scalonego, a to znaczy że można do jego połączenia z płytką drukowaną użyć standardowego złącza o rastrze 2,54 mm, przez co moduł jest przygotowany do montażu zarówno przez wlutowanie w płytkę obwodu drukowanego, ale i alternatywnie - poprzez wciśnięcie do gniazda na płytce obwodu sterownika, pod wyświetlacz można podłożyć/podstawić podświetlenie o wybranym kolorze świecenia, w najlepszym wypadku wybrane z 7 możliwych/dostępnych wykonań, przynależność do rodziny DOGx oznacza pełną zamienność mechaniczną, wewnątrz-rodzinną z pozostałymi wyświetlaczami z rodziny, które to wyświetlaczy mogą się różnić między sobą:
  • napięciem zasilania [3,3/5 V DC],
  • technologią wykonania [STN/FSTN],
  • dostępną czytelnością [bez/z podświetleniem],
  • sposobem wyświetlania informacji [negatyw/pozytyw],
  • dla rodziny DOGM - organizacją ekranu [graficzne/znakowe]
  • dla rodziny DOGM - wielkością znaków [12/5,6/3,7 mm]

według tych reguł [wymienności modeli / wymienności podświetleń] zaprojektowane zostały następujące grupy/rodziny modułów:

  wymiary rodzaj / organizacja
rodzina [mm] ["] [pixeli / X*Y znaków [o wysokości ... mm] opisowo kolory podświetleń
DOGS104 36 * 28 1,4 4*10[2,6] / 2*10[5,2] najmniejsze moduły A/GR/ERW
DOGS102 39 * 41 1,7 102 x 64 [punktów] najmniejsze moduły graficzne W/A/GR
DOGS164 33 * 40 1,6 4*16[3,2] /2*16[6,4] mniejsze moduły A/ERW
DOGM [1/2] 55 * 27 2,1 1*8[12] + 2*16[5,6] + 3*16 [3,7] najdłużej dostępne W/G/B/R/A/RGB
DOGM [2/2] 55 * 27 2,1 132 x 32 [punktów] najdłużej dostępne W/G/B/R/A/RGB
DOGM128 55 * 46 2,3 128 x 64 [punktów] pierwsze średnie W/G/E/B/R/A/RGB
DOGM204 66 * 40 3,6 4 * 20 [4,8] najwiścej tekstu W/A/GR
DOGL128 68 * 51 2,8 128 x 64 [punktów] większe moduły W/G/E/B/R/A/RGB
DOGXL160 78 * 61 3,3 160 x 104 [punktów] największe moduły W/G/E/B/R/A/RGB
DOGM240 94 * 40 3,6 240 x 64 [punktów] największe wąskie W/A/GR
DOGXL240 94 * 67 3,9 240 x 128 [punktów] naj-największe W/A/GR

kolory podświetleń :
A[mber]=bursztynowe/pomarańczowe, __ B[lue]=niebieskie, __ [gr]E[en]=zielone, __ R[ed]=czerwone, __ W[hite]=białe
G[reen-yellow]=żółto-zielone, __ G[reen]-R[ed]=zielono-czerwone, __ R[ed]-G[reen]-B[lue]=zmienne/trójskładnikowe, __ E[green]-R[ed]-W[hite]=zmienne/trójskładnikowe
