Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA DOGM081E-A

Przejdź do sekcji Opinie

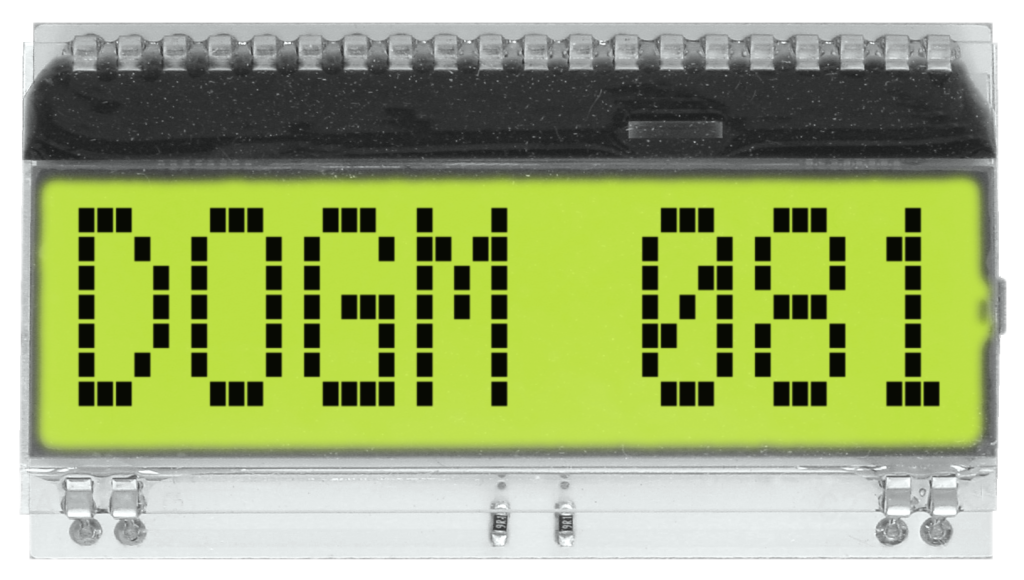

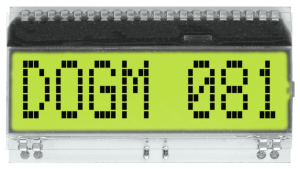

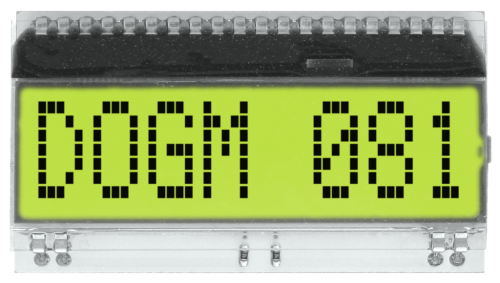

Wyświetlacz alfanumeryczny DOG 1x8

Przejdź do pełnego opisu
z VAT bez VAT
Cena 53,05 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz Cena za 1-4 sztuk Cena za 5-35 sztuk Cena za 36-99 sztuk Cena za 100 ++
szt.
Dostępność:
duża ilość
Czas wysyłki: 48 godzin

Cechy produktu

Atrybuty alfanumeryczne

  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 14.5
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 51
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • GRUBOŚĆ CAŁKOWITA [MM]: 2
  • SZEROKOŚĆ CAŁKOWITA [MM]: 55
  • WYSOKOŚĆ CAŁKOWITA [MM]: 31
  • SZEROKOŚĆ PIKSELA [mm]: 0,97
  • WYSOKOŚĆ PIKSELI [mm]: 1.47
  • TERMINAL: Szpilki
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA LINII: 1
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 1
  • LICZBA ZNAKÓW W WIERSZU: 8
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: żółty/zielony
  • INTERFEJS DANYCH: 4-bitowy , 8-bitowy , SPI
  • KONTROLER: ST7036
  • ROZMIAR ZNAKU [MM]: 11,97
  • PODŚWIETLENIE: fakultatywny

Opis

wyświetlacz graficzny a'la DIL scalak [*2]

główne cechy:

  • kontrastowy, pozytywowy wyświetlacz alfanumeryczny (STN), o organizacji 1*8 znaków,
  • wysokość znaków = 11,97 mm, z ciemnymi punktami obrazowymi na żółto-zielonym tle,
  • sterownik ST7036 na pokładzie, co umożliwia sterowanie przez
    __ 4 lub 8-bitową szynę danych albo przez
    __ 4-liniowy interfejs SPI,

podstawowe parametry:

  • napięcie zasilania = 3,3V lub 5V, przy poborze prądu przez sam wyświetlacz = 250 uA/5V,
  • napięcie zasilania podświetlenia = 3,3V (prąd 3...80 mA) lub 5V (prąd 2...40 mA),
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [wewnątrz-modułowe przetwarzanie napięcia zasilania],
  • wymiary zewnętrzne modułu [mm]: 55 * 27 * 2 (2mm - bez wyprowadzeń),

do zamówienia/zakupienia, opcjonalnie:

  • podświetlenia w jednym z sześciu wykonań:

    białe
    		   [EA LED55x31-W]
    żółto-zielone
    		 [EA LED55x31-G]
    niebieskie
    		 [EA LED55x31-B]
    czerwone
    		 [EA LED55x31-R]
    bursztynowe [EA LED55x31-A]
    R G B
    		 [EA LED55x31-RGB]
  • jednorzędowe złącza żeńskie (gniazda) o wysokości 4,8 mm dla łatwego montażu modułu [EA FL-20P]
  • starter/płytka demonstracyjna do wyświetlaczy serii DOGM [Windows/USB] [EA 9780-2USB]

 *2

moduł należy do rodziny modułów DOGM [DIL On Glas Module], co oznacza, że jego wyprowadzenia są zorganizowane jak wyprowadzenia układu scalonego, a to znaczy że można do jego połączenia z płytką drukowaną użyć standardowego złącza o rastrze 2,54 mm, przez co moduł jest przygotowany do montażu zarówno przez wlutowanie w płytkę obwodu drukowanego, ale i alternatywnie - poprzez wciśnięcie do gniazda na płytce obwodu sterownika, pod wyświetlacz można podłożyć/podstawić podświetlenie o wybranym kolorze świecenia, w najlepszym wypadku wybrane z 7 możliwych/dostępnych wykonań, przynależność do rodziny DOGx oznacza pełną zamienność mechaniczną, wewnątrz-rodzinną z pozostałymi wyświetlaczami z rodziny, które to wyświetlaczy mogą się różnić między sobą:
  • napięciem zasilania [3,3/5 V DC],
  • technologią wykonania [STN/FSTN],
  • dostępną czytelnością [bez/z podświetleniem],
  • sposobem wyświetlania informacji [negatyw/pozytyw],
  • dla rodziny DOGM - organizacją ekranu [graficzne/znakowe]
  • dla rodziny DOGM - wielkością znaków [12/5,6/3,7 mm]

według tych reguł [wymienności modeli / wymienności podświetleń] zaprojektowane zostały następujące grupy/rodziny modułów:

  wymiary rodzaj / organizacja
rodzina [mm] ["] [pixeli / X*Y znaków [o wysokości ... mm] opisowo kolory podświetleń
DOGS104 36 * 28 1,4 4*10[2,6] / 2*10[5,2] najmniejsze moduły A/GR/ERW
DOGS102 39 * 41 1,7 102 x 64 [punktów] najmniejsze moduły graficzne W/A/GR
DOGS164 33 * 40 1,6 4*16[3,2] /2*16[6,4] mniejsze moduły A/ERW
DOGM [1/2] 55 * 27 2,1 1*8[12] + 2*16[5,6] + 3*16 [3,7] najdłużej dostępne W/G/B/R/A/RGB
DOGM [2/2] 55 * 27 2,1 132 x 32 [punktów] najdłużej dostępne W/G/B/R/A/RGB
DOGM128 55 * 46 2,3 128 x 64 [punktów] pierwsze średnie W/G/E/B/R/A/RGB
DOGM204 66 * 40 3,6 4 * 20 [4,8] najwiścej tekstu W/A/GR
DOGL128 68 * 51 2,8 128 x 64 [punktów] większe moduły W/G/E/B/R/A/RGB
DOGXL160 78 * 61 3,3 160 x 104 [punktów] największe moduły W/G/E/B/R/A/RGB
DOGM240 94 * 40 3,6 240 x 64 [punktów] największe wąskie W/A/GR
DOGXL240 94 * 67 3,9 240 x 128 [punktów] naj-największe W/A/GR

kolory podświetleń :
A[mber]=bursztynowe/pomarańczowe, __ B[lue]=niebieskie, __ [gr]E[en]=zielone, __ R[ed]=czerwone, __ W[hite]=białe
G[reen-yellow]=żółto-zielone, __ G[reen]-R[ed]=zielono-czerwone, __ R[ed]-G[reen]-B[lue]=zmienne/trójskładnikowe, __ E[green]-R[ed]-W[hite]=zmienne/trójskładnikowe



Pliki do pobrania

File icon Flyer DOG 2013 deutsch.pdf 382.38 kB

Flyer DOG 2013 deutsch.pdf

File icon Flyer DOG 2013 englisch.pdf 378.17 kB

Flyer DOG 2013 englisch.pdf

File icon dog-me.pdf 1.38 MB

dog-me.pdf

File icon dog-m.pdf 1.39 MB

dog-m.pdf

File icon st7036.pdf 889.61 kB

st7036.pdf
