Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

EA DOGL128E-6

Przejdź do sekcji Opinie

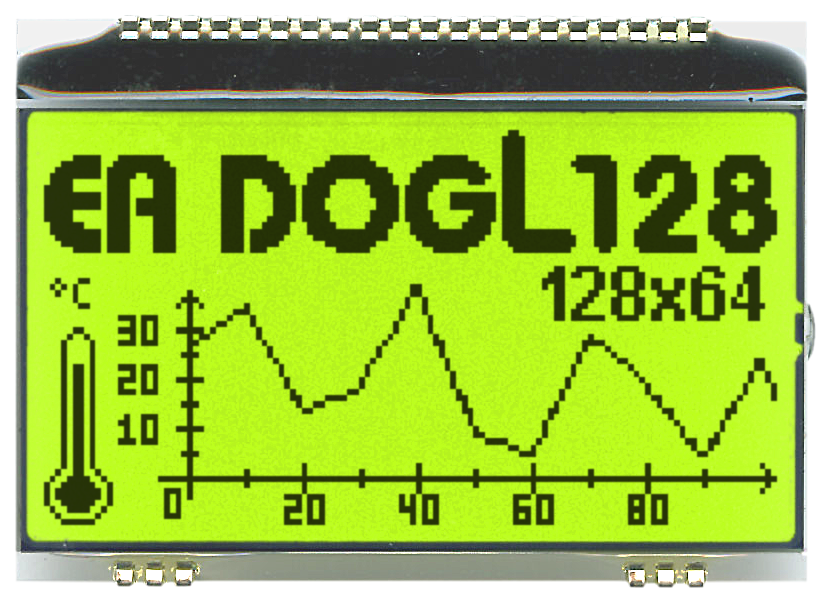

Wyświetlacz graficzny DOG 128x64

Przejdź do pełnego opisu

108,87 zł

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

opakowanie 16 sztuk

Wybierz

1-4 sztuk

5-15 sztuk

16-99 sztuk

>=100 sztuk

Ilość

szt.

Dostępność:

średnia ilość

Czas wysyłki: 48 godzin

Atrybuty graficzne

LICZBA PIXEL W KIERUNKU X: 128
WYSOKOŚC POLA ODCZYTOWEGO [MM]: 35,5
SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 64
KĄT WIDZENIA: 6:00 / widok z dołu
SZEROKOŚĆ CAŁKOWITA [MM]: 68
GRUBOŚĆ CAŁKOWITA [MM]: 2,8
WYSOKOŚĆ CAŁKOWITA [MM]: 51
ROZMIAR EKRANU (PRZEKĄTNA) ["]: 2.8
SZEROKOŚĆ PIKSELI [mm]: 0,46
WYSOKOŚĆ PIKSELI [mm]: 0,5
TERMINAL: Szpilki
LICZBA PIKSELI W KIERUNKU Y: 64
TEMPERATURA PRACY: -20 ... +70 °C
TECHNOLOGIA WYŚWIETLANIA: LCD
KOLOR WYŚWIETLACZA: żółty/zielony
INTERFEJS DANYCH: SPI
KONTROLER: ST7565
WBUDOWANA PAMIĘĆ RAM [kB]: 1
PODŚWIETLENIE: fakultatywny

Opis

wyświetlacz graficzny a'la DIL scalak [*2]

główne cechy:

kontrastowy, pozytywowy wyświetlacz graficzny (STN), o organizacji 128*64 punkty,
który przy emulacji pracy znakowej może wyświetlać znaki alfanumeryczne:
mniejsze, co daje 8 linii po 21 znaków,
lub
większe, co daje 4 linie po 16 znaków,
z przekątną 2,8", z ciemnymi znakami na żółto-zielonym tle,
sterownik ST7565R na pokładzie, co umożliwia sterowanie przez
__ 4-liniowy interfejs SPI,

podstawowe parametry:

napięcie zasilania = +3,0V..3,3V, przy poborze prądu przez sam wyświetlacz = 320uA,
napięcie zasilania podświetlenia = 3,3V (prąd 5...90 mA),
rozszerzony zakres temperatur pracy (-20°C ... +70°C) [wewnątrz-modułowe przetwarzanie napięcia zasilania],
wymiary zewnętrzne modułu [mm]: 67,8 * 48,26 * 2,8 (2,8mm - bez wyprowadzeń),

do zamówienia/zakupienia, opcjonalnie:

podświetlenia w jednym z siedmiu wykonań:

	białego		[EA LED68x51-W]
	żółto-zielonego		[EA LED68x51-G]
	zielonego		[EA LED68x51-E]
	niebieskiego		[EA LED68x51-B]
	czerwonego		[EA LED68x51-R]
	bursztynowego		[EA LED68x51-A]
	R G B		[EA LED68x51-RGB]

jednorzędowe złącza żeńskie (gniazda) o wysokości 4,8 mm dla łatwego montażu modułu =[EA FL-20P]
ekran dotykowy (touch panel) =[EA TOUCH128-2]
złącze ZIF do ekranu dotykowego =[EA WF100-04S]
moduł testowy ze złączem USB do komputera PC =[EA 9780-2USB]

moduł należy do rodziny modułów DOGM [DIL On Glas Module], co oznacza, że jego wyprowadzenia są zorganizowane jak wyprowadzenia układu scalonego, a to znaczy że można do jego połączenia z płytką drukowaną użyć standardowego złącza o rastrze 2,54 mm, przez co moduł jest przygotowany do montażu zarówno przez wlutowanie w płytkę obwodu drukowanego, ale i alternatywnie - poprzez wciśnięcie do gniazda na płytce obwodu sterownika, pod wyświetlacz można podłożyć/podstawić podświetlenie o wybranym kolorze świecenia, w najlepszym wypadku wybrane z 7 możliwych/dostępnych wykonań, przynależność do rodziny DOGx oznacza pełną zamienność mechaniczną, wewnątrz-rodzinną z pozostałymi wyświetlaczami z rodziny, które to wyświetlaczy mogą się różnić między sobą:

napięciem zasilania [3,3/5 V DC],
technologią wykonania [STN/FSTN],
dostępną czytelnością [bez/z podświetleniem],
sposobem wyświetlania informacji [negatyw/pozytyw],
dla rodziny DOGM - organizacją ekranu [graficzne/znakowe]
dla rodziny DOGM - wielkością znaków [12/5,6/3,7 mm]

według tych reguł [wymienności modeli / wymienności podświetleń] zaprojektowane zostały następujące grupy/rodziny modułów:

	wymiary		rodzaj / organizacja
rodzina	[mm]	["]	[pixeli / X*Y znaków [o wysokości ... mm]	opisowo	kolory podświetleń
DOGS104	36 * 28	1,4	410[2,6] / 210[5,2]	najmniejsze moduły	A/GR/ERW
DOGS102	39 * 41	1,7	102 x 64 [punktów]	najmniejsze moduły graficzne	W/A/GR
DOGS164	33 * 40	1,6	416[3,2] /216[6,4]	mniejsze moduły	A/ERW
DOGM [1/2]	55 * 27	2,1	18[12] + 216[5,6] + 3*16 [3,7]	najdłużej dostępne	W/G/B/R/A/RGB
DOGM [2/2]	55 * 27	2,1	132 x 32 [punktów]	najdłużej dostępne	W/G/B/R/A/RGB
DOGM128	55 * 46	2,3	128 x 64 [punktów]	pierwsze średnie	W/G/E/B/R/A/RGB
DOGM204	66 * 40	3,6	4 * 20 [4,8]	najwiścej tekstu	W/A/GR
DOGL128	68 * 51	2,8	128 x 64 [punktów]	większe moduły	W/G/E/B/R/A/RGB
DOGXL160	78 * 61	3,3	160 x 104 [punktów]	największe moduły	W/G/E/B/R/A/RGB
DOGM240	94 * 40	3,6	240 x 64 [punktów]	największe wąskie	W/A/GR
DOGXL240	94 * 67	3,9	240 x 128 [punktów]	naj-największe	W/A/GR

kolory podświetleń : A[mber]=bursztynowe/pomarańczowe, __ B[lue]=niebieskie, __ [gr]E[en]=zielone, __ R[ed]=czerwone, __ W[hite]=białe G[reen-yellow]=żółto-zielone, __ G[reen]-R[ed]=zielono-czerwone, __ R[ed]-G[reen]-B[lue]=zmienne/trójskładnikowe, __ E[green]-R[ed]-W[hite]=zmienne/trójskładnikowe
