Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

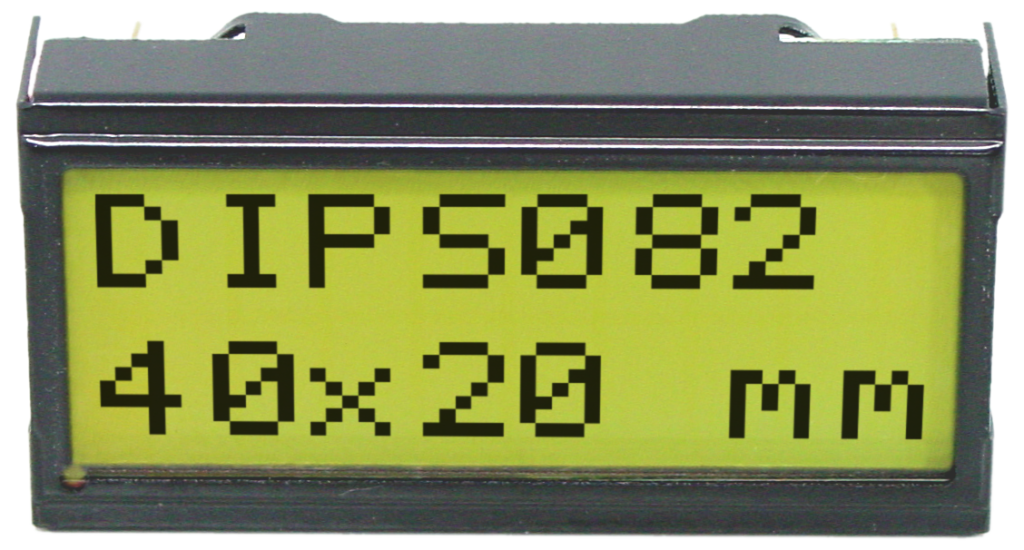

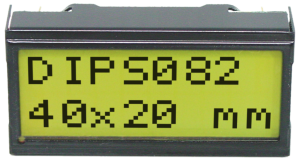

EA DIPS082-HNLED

Przejdź do sekcji Opinie

Wyświetlacz alfanumeryczny DIP 08x2

Przejdź do pełnego opisu
z VAT bez VAT
Cena 75,61 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
na wyczerpaniu
Czas wysyłki: 48 godzin

Cechy produktu

Atrybuty alfanumeryczne

  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 13,9
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 36.3
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • GRUBOŚĆ CAŁKOWITA [MM]: 10.8
  • SZEROKOŚĆ CAŁKOWITA [MM]: 40
  • WYSOKOŚĆ CAŁKOWITA [MM]: 20
  • SZEROKOŚĆ PIKSELA [mm]: 0,55
  • WYSOKOŚĆ PIKSELI [mm]: 0,55
  • TERMINAL: Szpilki
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 50
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA LINII: 2
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 1
  • LICZBA ZNAKÓW W WIERSZU: 8
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: 4-bitowy , 8-bitowy
  • KONTROLER: HD44780/zgodny
  • ROZMIAR ZNAKU [MM]: 5.01
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

wyświetlacz alfanumeryczny w scalakowatej obudowie DIP [*4],

główne cechy:

  • bardzo kontrastowy, pozytywowy wyświetlacz alfanumeryczny (STN), o organizacji 2*8 znaków,
  • wysokość znaków = 5 mm, z ciemnymi znakami na żółto-zielonym tle,
  • podświetlenie LED zółto-zielone,
  • wbudowany kontroler HD44780 / KS0066 lub kompatybilny, co umożliwia sterowanie przez
    __ 4 lub 8-bitową szynę danych
  • wbudowany standardowy generator znaków,

podstawowe parametry:

  • napięcie zasilania +5V/2mA lub +/- 2,7V/2mA lub +/- 3,3V/2mA,
  • napięcie zasilania podświetlenia 5 V, przy poborze prądu: typowo 50 mA, maksymalnie 80mA,
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [dzięki wbudowanemu obwodowi kompensacji temperatury],
  • wymiary zewnętrzne modułu [mm]: (tylko!) 40 * 20 * 10,8 (10,8mm - bez wyprowadzeń),
  • moduł zamienny wyprowadzeniami / pinologicznie z modułem 1*8 znaków [EA 8081 A3N]

*4

Moduły DIP są, ze względu na swoją konstrukcję, czyli zamknięcie wyświetlacza w scalakowatej/DIP-owatej obudowie , która ułatwia montaż, wyjątkowo zwarte/kompaktowe. Nie mają żadnych elementów wystających poza obszar ramki ograniczającej obszar odczytowy, i umieszczonych z boku wyświetlacza: otworów do podłączenia sterowania, gniazd do wtyczek czy kabli. Zapewnia to brak problemów z montażem, bo wystarczy wlutować wyprowadzenia sterujące modułu, umieszczone pod obszarem odczytowym, czyli pod ramką, zorganizowane w 2 grzebienie w rastrze 2,00 mm bezpośrednio w płytkę nadrzędnego obwodu sterującego lub wsunąć je w przygotowane dla wyświetlacza gniazdo.


Ekran ma optymalną wielkość, a duża czcionka umożliwia wygodny odczyt. Wszystkie wyświetlacze serii DIP mają wmontowane standardowe układy sterujące. Do budowy DIP-ów wykorzystywane są najnowsze materiały. Skutkiem tego osiągają one najlepszą czytelność i najwyższy kontrast. Konstrukcja i jakość wykonania tej serii wyświetlaczy gwarantuje niską awaryjność, również w warunkach ekstremalnych. Wyświetlacze w jednej serii są kompatybilne pod względem wejść sterujących i wymiarów. Można łatwo wymieniać wewnątrz serii: tak moduły tekstowe (na przykład: 2*16), jak i graficzne (na przykład: 122*32) bez zmian w mechanice i z tylko lekkim retuszem obsługi programowej [zmiana układu scalonego sterownika].

Pliki do pobrania

File icon Flyer DIP 2014 englisch.pdf 406.50 kB

Flyer DIP 2014 englisch.pdf

File icon Flyer DIP 2014 deutsch.pdf 410.68 kB

Flyer DIP 2014 deutsch.pdf

File icon HD44780.PDF 315.05 kB

HD44780.pdf

File icon dips082.pdf 526.14 kB

dips082.pdf

File icon dips082e.pdf 524.01 kB

dips082e.pdf
