EA DIP205J-6NLW

Przejdź do sekcji Opinie

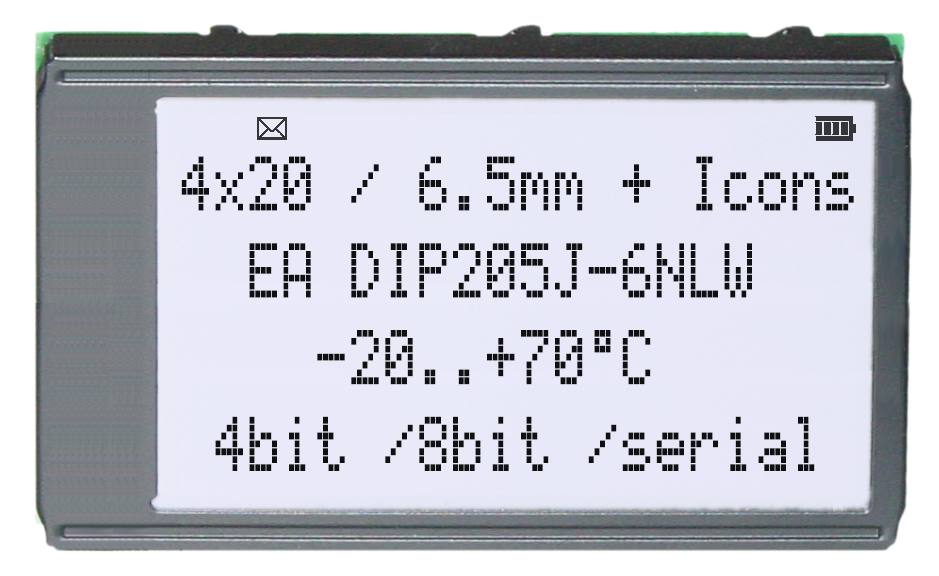

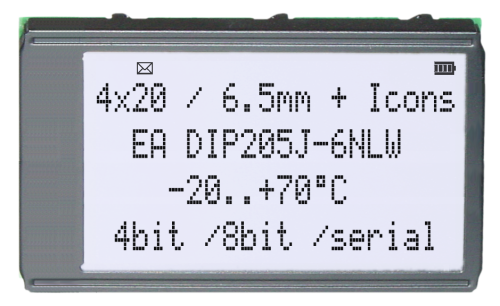

Wyświetlacz alfanumeryczny DIP 20x4

Przejdź do pełnego opisu
z VAT bez VAT
Cena 284,96 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
Dostępność:
tymczasowo niedostępny
Niedostępny

Cechy produktu

Atrybuty alfanumeryczne

  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 38
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 61
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • GRUBOŚĆ CAŁKOWITA [MM]: 10.8
  • SZEROKOŚĆ CAŁKOWITA [MM]: 75
  • WYSOKOŚĆ CAŁKOWITA [MM]: 45.8
  • SZEROKOŚĆ PIKSELA [mm]: 0.45
  • WYSOKOŚĆ PIKSELI [mm]: 0.78
  • TERMINAL: Szpilki
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 45
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA LINII: 4
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 1
  • LICZBA ZNAKÓW W WIERSZU: 20
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: 4-bitowy , 8-bitowy
  • KONTROLER: RW1073
  • ROZMIAR ZNAKU [MM]: 6.45
  • KOLOR PODŚWIETLENIA: biały
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

wyświetlacz alfanumeryczny w scalakowatej obudowie DIP [*4],

główne cechy:

  • kontrastowy, pozytywowy wyświetlacz alfanumeryczny (STN), o organizacji 4*20 znaków,
  • wysokość znaków = 6,45 mm, z czarnymi znakami na białym tle,
  • podświetlenie LED białe,
  • kontroler RW1073-0B na pokładzie [kompatybilny z SSD1803],
    co umożliwia sterowanie wyświetlacza przez
    __ 4 lub 8-bitową szynę danych,
    __ szynę szeregową SPI (sygnały SID, SOK, SCLK, CS),
  • możliwość niezależnie od prezentacji tekstu, wyświetlania, każdej z 16 ikonek / znaczków / obrazków / symboli / piktogramów / miniatur / faviconów
    nad polem tekstowym, w osobnym wierszu, na ''stałe'', lub ustawione w migotanie [włącz/wyłącz],
    możemy wyświetlać następujące symbole, o wysokości = 2,5 mm [od lewej]:
    01/ słuchawka telefonicza/pionowo
    02/ dzwonek
    03/ koperta
    04/ zapisana/zadrukowana kartka
    05/ klepsydra
    06/ komputer
    07/ dyskietka
    08/ termometr
    09/ tarcza zegarowa
    10/ głośnik
    11/ strzałka w lewo
    12/ strzałka w prawo
    13/ strzałka w górę
    14/ strzałka w dół
    15/ znak "I" - informacji
    16/1 [4/4 naładowania] bateria pełna
    16/2 [3/4 naładowania] bateria niepełna
    16/3 [2/4 naładowania] bateria w połowie pełna
    16/4 [1/4 naładowania] bateria mało naładowana
    16/5 [0/4 naładowania] bateria pusta

podstawowe parametry:

  • napięcie zasilania: 3,3 V, przy poborze prądu: 4 mA,
  • napięcie zasilania podświetlenia: 3,0 V ~ 3,6 V, przy poborze prądu: maksymalnie 75 mA ( MTBF = 30.000 h = 1/2 jasności ),
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [dzięki wbudowanemu obwodowi kompensacji temperatury],
  • wymiary zewnętrzne modułu [mm]: 75 * 45,8 * 10,8 (10,8mm - bez wyprowadzeń),
  • moduł zamienny wyprowadzeniami / pinologicznie z wykonaniami:
    __ moduł graficzny 128*64 punkty,

do zamówienia/zakupienia, opcjonalnie:

  • listwa 12-kontaktowego złącza w rastrze 2,54mm, dla łatwego montażu / podłączenia całego modułu [EA B254-12]
  • istnieje możliwość testowania w układzie przystosowanym do pracy z układami wysterowującymi wyświetlacze ze standardowym złączem 16*2,54mm / 14*2,54mm, dzięki zastosowaniu adaptera - EA 9907 DIP.
  • moduł jest elektrycznie i mechanicznie kompatybilny z niedostępnym już modelem EA DIP204J-6NLW, ale tylko dla zasilania 3,3 V, bo zasilanie 5 V jest tu niedostępne.

*4

Moduły DIP są, ze względu na swoją konstrukcję, czyli zamknięcie wyświetlacza w scalakowatej/DIP-owatej obudowie , która ułatwia montaż, wyjątkowo zwarte/kompaktowe. Nie mają żadnych elementów wystających poza obszar ramki ograniczającej obszar odczytowy, i umieszczonych z boku wyświetlacza: otworów do podłączenia sterowania, gniazd do wtyczek czy kabli. Zapewnia to brak problemów z montażem, bo wystarczy wlutować wyprowadzenia sterujące modułu, umieszczone pod obszarem odczytowym, czyli pod ramką, zorganizowane w 2 grzebienie w rastrze 2,00 mm bezpośrednio w płytkę nadrzędnego obwodu sterującego lub wsunąć je w przygotowane dla wyświetlacza gniazdo.


Ekran ma optymalną wielkość, a duża czcionka umożliwia wygodny odczyt. Wszystkie wyświetlacze serii DIP mają wmontowane standardowe układy sterujące. Do budowy DIP-ów wykorzystywane są najnowsze materiały. Skutkiem tego osiągają one najlepszą czytelność i najwyższy kontrast. Konstrukcja i jakość wykonania tej serii wyświetlaczy gwarantuje niską awaryjność, również w warunkach ekstremalnych. Wyświetlacze w jednej serii są kompatybilne pod względem wejść sterujących i wymiarów. Można łatwo wymieniać wewnątrz serii: tak moduły tekstowe (na przykład: 2*16), jak i graficzne (na przykład: 122*32) bez zmian w mechanice i z tylko lekkim retuszem obsługi programowej [zmiana układu scalonego sterownika].
