Producent: DISPLAY VISIONS GmbH (przejdź do strony: https://lcd-module.com/)

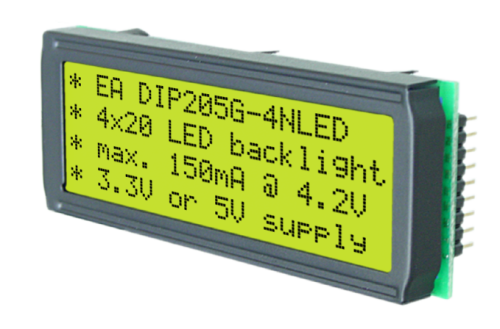

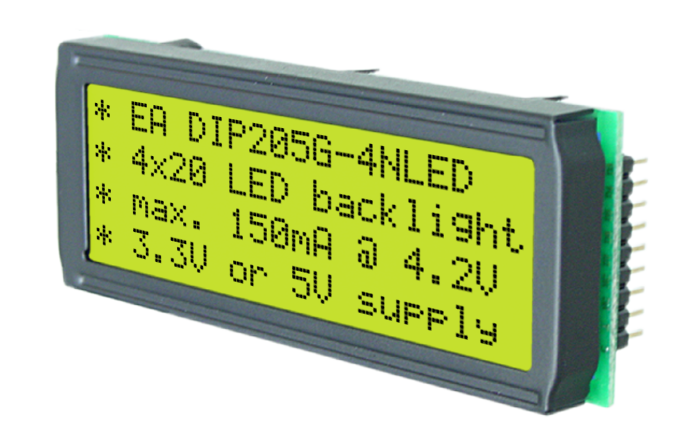

EA DIP205G-4NLED

Przejdź do sekcji Opinie

Wyświetlacz alfanumeryczny DIP 20x4

Przejdź do pełnego opisu
z VAT bez VAT
Cena 201,18 zł
w tym 23% VAT

Ceny podane bez kosztów dostawy.

Wybierz wariant produktu:

Poszczególne warianty mogą różnić się ceną

Wybierz 1-4 sztuk 5-24 sztuki 25-99 sztuk >=100 sztuk
szt.
Dostępność:
dostępny na zamówienie
Czas wysyłki: 14 dni

Cechy produktu

Atrybuty alfanumeryczne

  • WYSOKOŚC POLA ODCZYTOWEGO [MM]: 19
  • SZEROKOŚĆ POLA ODCZYTOWEGO [MM]: 61
  • KĄT WIDZENIA: 6:00 / widok z dołu
  • GRUBOŚĆ CAŁKOWITA [MM]: 10.8
  • SZEROKOŚĆ CAŁKOWITA [MM]: 75
  • WYSOKOŚĆ CAŁKOWITA [MM]: 26,8
  • SZEROKOŚĆ PIKSELA [mm]: 0,44
  • WYSOKOŚĆ PIKSELI [mm]: 0,455
  • TERMINAL: Szpilki
  • POBÓR PRĄDU Z PODŚWIETLENIEM [MA]: 45
  • TEMPERATURA PRACY: -20 ... +70 °C
  • LICZBA LINII: 4
  • LICZBA ZAINSTALOWANYCH CZCIONEK: 1
  • LICZBA ZNAKÓW W WIERSZU: 20
  • TECHNOLOGIA WYŚWIETLANIA: LCD
  • KOLOR WYŚWIETLACZA: szary
  • INTERFEJS DANYCH: 4-bitowy , 8-bitowy
  • KONTROLER: RW1073
  • ROZMIAR ZNAKU [MM]: 3,75
  • KOLOR PODŚWIETLENIA: żółty/zielony
  • PODŚWIETLENIE: LED (skrzynka świetlna)

Opis

wyświetlacz alfanumeryczny w scalakowatej obudowie DIP [*4],

główne cechy:

  • kontrastowy, pozytywowy wyświetlacz alfanumeryczny (STN), o organizacji 4*20 znaków,
  • wysokość znaków = 3,75 mm, z ciemnymi znakami na żółto-zielonym tle,
  • podświetlenie LED zółto-zielone max 150 mA@ +25°C,
  • kontroler RW1073-0B na pokładzie [kompatybilny z SSD1803],
    co umożliwia sterowanie wyświetlacza przez
    __ 4 lub 8-bitową szynę danych,
    __ szynę szeregową SPI (sygnały SID, , SOD, SCLK),

podstawowe parametry:

  • napięcie zasilania: +3,3 V, przy poborze prądu: 1,5 mA, alternatywnie +5V (wymagana wymiana 2 elementów)
  • napięcie zasilania podświetlenia 3,0 V ~ 3,6 V, przy poborze prądu: maksymalnie 45 mA ( 30.000 h = 1/2 jasności ),
  • rozszerzony zakres temperatur pracy (-20°C ... +70°C) [dzięki wbudowanemu obwodowi kompensacji temperatury],
  • wymiary zewnętrzne modułu [mm]: 75 * 26,8 * 10,8 (10,8mm - bez wyprowadzeń),
  • moduł zamienny wyprowadzeniami / pinologicznie z wykonaniami:
    __ moduły matrycowe 1*8 i 2*16 znaków,
    __ moduł graficzny 122*32 punkty,

do zamówienia/zakupienia, opcjonalnie:

  • złącze w rastrze 2mm, 1*9 kontaktów (2 sztuki wymagane) [EA B200-9]
  • istnieje możliwość testowania w układzie przystosowanym do pracy z układami wysterowującymi wyświetlacze ze standardowym złączem 16*2,54mm / 14*2,54mm, dzięki zastosowaniu adaptera - EA 9907 DIP.
  • moduł jest elektrycznie i mechanicznie kompatybilny z niedostępnym już modelem EA DIP204-4NLED oraz EA DIP203-4NLED

*4

Moduły DIP są, ze względu na swoją konstrukcję, czyli zamknięcie wyświetlacza w scalakowatej/DIP-owatej obudowie , która ułatwia montaż, wyjątkowo zwarte/kompaktowe. Nie mają żadnych elementów wystających poza obszar ramki ograniczającej obszar odczytowy, i umieszczonych z boku wyświetlacza: otworów do podłączenia sterowania, gniazd do wtyczek czy kabli. Zapewnia to brak problemów z montażem, bo wystarczy wlutować wyprowadzenia sterujące modułu, umieszczone pod obszarem odczytowym, czyli pod ramką, zorganizowane w 2 grzebienie w rastrze 2,00 mm bezpośrednio w płytkę nadrzędnego obwodu sterującego lub wsunąć je w przygotowane dla wyświetlacza gniazdo.


Ekran ma optymalną wielkość, a duża czcionka umożliwia wygodny odczyt. Wszystkie wyświetlacze serii DIP mają wmontowane standardowe układy sterujące. Do budowy DIP-ów wykorzystywane są najnowsze materiały. Skutkiem tego osiągają one najlepszą czytelność i najwyższy kontrast. Konstrukcja i jakość wykonania tej serii wyświetlaczy gwarantuje niską awaryjność, również w warunkach ekstremalnych. Wyświetlacze w jednej serii są kompatybilne pod względem wejść sterujących i wymiarów. Można łatwo wymieniać wewnątrz serii: tak moduły tekstowe (na przykład: 2*16), jak i graficzne (na przykład: 122*32) bez zmian w mechanice i z tylko lekkim retuszem obsługi programowej [zmiana układu scalonego sterownika].

Pliki do pobrania

File icon dip205-4e.pdf 458.57 kB

dip205-4e.pdf

File icon RW1073-0B-002_Rev0.0-20121029.pdf 1.95 MB

RW1073-0B-002_Rev0.0-20121029.pdf

File icon Flyer DIP 2022 englisch.pdf 2.20 MB

Flyer DIP 2022 englisch.pdf

File icon Flyer DIP 2016 deutsch.pdf 540.37 kB

Flyer DIP 2016 deutsch.pdf
